Нижняя часть насыпи

Конструкция нижней части насыпи задается следующими параметрами:

1 – Грунт;

2 – Высота/глубина;

3 – Расчетный уровень воды слева;

4 – Расчетный уровень воды справа;

5 – Возвышение над уровнем;

6 – Ширина полки слева;

7 – Ширина полки справа;

8 – Уклон водоотвода;

9 – Заложение левого откоса;

10 – Заложение правого откоса.

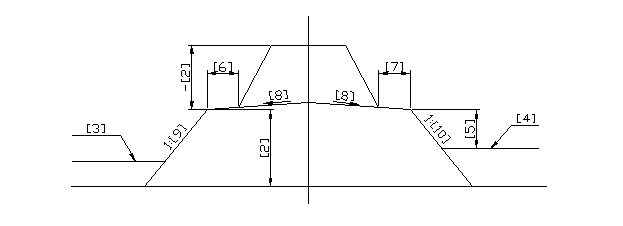

Ниже приведена схема конструкции нижней части насыпи.

Примечание: при разных значениях [3] и [4] значение [5] откладывается от большего из них.

Примечание: если значение [2] положительно, то оно откладывается от земли, если отрицательно – от бровки основного тела насыпи.
