Канава с привязкой к подошве и кювет-канава

Канавы

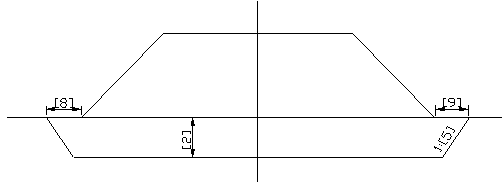

Вырезка с откосом

Примечание: параметры [6] и [7] используются при составлении ведомости объемов работ.

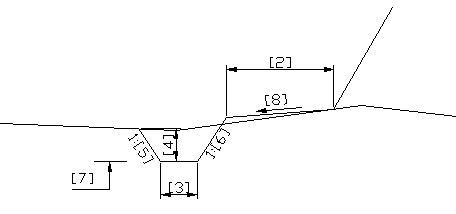

Канавы задаются следующим набором параметров:

1 – Расстояние до оси;

2 – Расстояние до подошвы;

3 – Ширина дна;

4 - Глубина;

5 – Заложение внешнего откоса;

6 – Заложение внутреннего откоса;

7 – Отметка дна;

8 – Уклон полки;

9 – Признак привязки к оси;

10 – Признак подрезки;

11 – Грунт засыпки.

Проектирование канавы осуществляется по одной из двух схем:

Примечание: Отличие кювет-канавы в том, что объемы работ учитываются в другой графе ведомости; в остальном она аналогична канаве с привязкой к подошве.

Примечание: значением параметра [10] назначается ‘подрезка’ в том случае когда поперечный уклон местности под полкой меньше уклона полки([8]), в противном случае назначается ‘подсыпка’.
