Откосы выемки. Канава с привязкой к оси

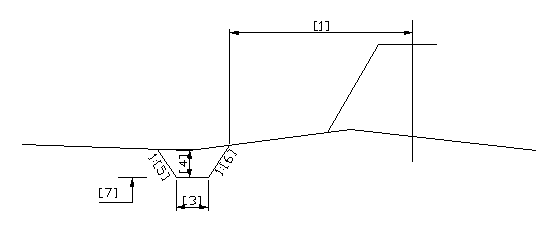

Канава с привязкой к оси

Примечание: при задании канав параметр [4] имеет приоритет над параметром [7].


Откосы выемки задаются следующим набором параметров:

1 – Заложение первой ступени;

2 – Высота первой ступени;

3 – Полка первой ступени;

4 - Заложение второй ступени;

5 – Высота второй ступени;

6 – Полка второй ступени;

7 – Заложение третьей ступени.

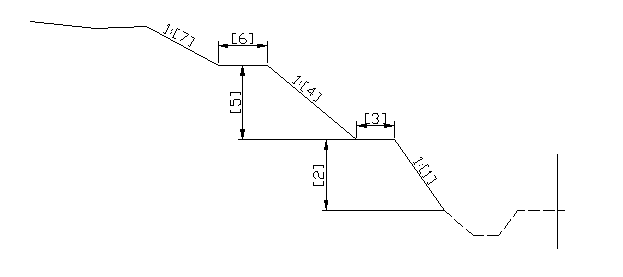

Схема конструкции откоса приведена ниже.

Примечание: если при задании откосов используется менее трех ступеней, то у последней заданной ступени нулевое значение высоты приводит к продлению данной ступени до пересечения с землей.
