Методика расчета цепей переменного тока

При расчете цепей переменного тока необходимо:

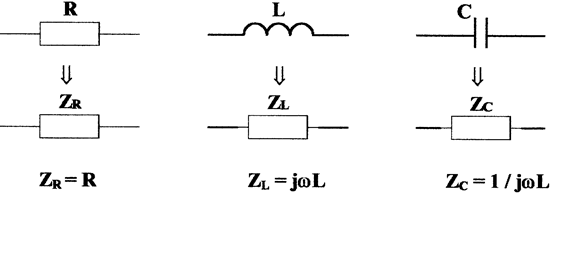

1. Перейти от схемы с активными и реактивными элементами к схеме с комплексными сопротивлениями:

2. В соответствии с правилами замены сопротивлений

эквивалентными, необходимо упростить схему.

3. Перейти от источников гармонического сигнала к источникам в комплексной форме представления и записать их комплексные амплитуды:

`E<sub>r</sub> или `I_r.

4. Провести расчет цепи известным методом, но в комплексной форме.

Законы Ома и Кирхгофа в комплексной форме могут быть представлены как:

Закон Ома:

I-й закон Кирхгофа:

II-й закон Кирхгофа:

Определяются отклики в цепи в виде комплексных амплитуд токов в ветвях ` I_k.

5.

Осуществляется переход от комплексных амплитуд к вещественным сигналам:

где ` I_k — комплексная амплитуда тока к -й ветви.
