Трансформатор

Трансформатором называется устройство, состоящее из двух или более магнитосвязанных катушек, изолированных электрически (рисунок 1.36).

Катушки разделяют на первичную и вторичные. На первичную катушку подается входное напряжение, а к вторичным подключается нагрузка.

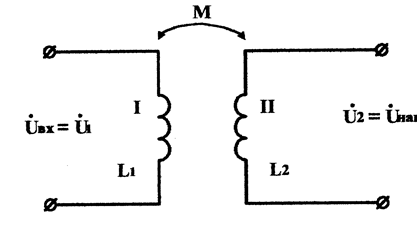

Рис. 1.36 Трансформатор

Определим соотношение между входным напряжением ` U<sub>1</sub> и вторичным напряжением ` U₂.

Если напряжение U₁ приложено к первичной обмотке, то:

Напряжение на вторичной обмотке:

Коэффициент передачи K₂₁ равняется:

Коэффициент передачи K₂₂ характеризует степень воздействия

первичной обмотки на вторичную.

Если приложить напряжение к вторичной обмотке, например U₂ ¢, то

а напряжение на первичной обмотке будет равно:

Коэффициент передачи при этом будет равен:

В общем случае, когда токи протекают как в первичной, так и во вторичной обмотках, степень взаимного влияния обмоток характеризуется коэффициентом связи k:

Коэффициент передачи трансформатора можно выразить через потоки:

где m = n₂ / n₁ — коэффициент трансформации.

Идеальным ___ трансформатором называется трансформатор, удовлетворяющий условиям:

1. Поток рассеяния равен нулю, Фs=0;

2. Отсутствуют потери энергии, U₂ I₂= U₂ I₂, т.е. P₁=P₂.

Для уменьшения потока рассеяния в реальных трансформаторах

катушки помещают на замкнутые магнитопроводы, изготовленные из

материалов, обладающих малым сопротивлением магнитному потоку

(карбонильное железо, пермолой, ферриты).

Для идеального трансформатора (следовательно, и для большинства

реальных трансформаторов, так как они обладают малыми потерями)

справедливо:

Входное сопротивление трансформатора с нагрузкой z_h равняется:

т.е. трансформатор играет роль трансформатора сопротивления:

Z_н/Z_вх=m² - коэффициент трансформации сопротивления.
