Выражении 0,4 мм. База- ось пов. А.

Поверхностей отверстий (в рамках - номинальные размеры)

Рис 4.14 (а) Позиционный допуск осей отв. Б в диаметральном

Совместным проявлением отклонений формы и расположения поверхностей является торцевое и радиальное биение (рис. 4.15).

Радиальное биение поверхности вращения относительно базовой оси представляет собой совместное проявление отклонения от круглости и отклонения от соосности. Определяется как разность наибольшего и наименьшего расстояний Δ от базовой оси до точек реального профиля.

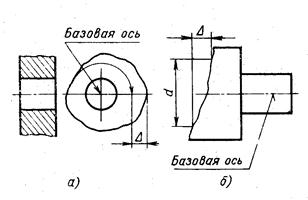

Рис 4.15. Радиальное (а) и торцевое (б) биение

Торцевое биение – суммарное проявление отклонения от плоскостности и отклонения от перпендикулярности торцевой поверхности относительно базовой оси.

Применение допусков радиального и торцевого биений упрощает контроль точности формы и расположения поверхностей.

Таблица 4.1
