Витая пара

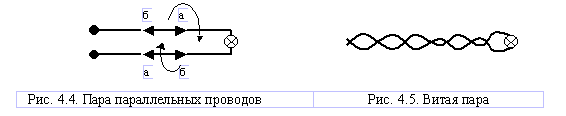

Если для передачи электрических сигналов воспользоваться обычной парой параллельных проводов для передачи знакопеременного списка большой частоты, то возникающие вокруг одного из них магнитные потоки будут вызывать помехи в другом (рис. 4.4). Для исключения этого явления провода перекручивают между собой (рис. 4.5). Самая простая витая пара (twisted pair) - это два перевитых друг вокруг друга изолированных провода. Существует два вида такого кабеля: -неэкранированная витая пара (UTP); -экранированная витая пара (STP).Часто несколько витых пар помещают в одну защитную оболочку (типа телефонного кабеля). Наиболее распространена в ЛВС неэкранированная витая пара стандарта 10 baseT с эффективной длиной сегмента - 100 м. Определено 5 категорий на основе UTP (таблица 4.2). Таблица 4.2Категории кабальных соединений на неэкранированной витой паре
