Компоненты кабельной системы

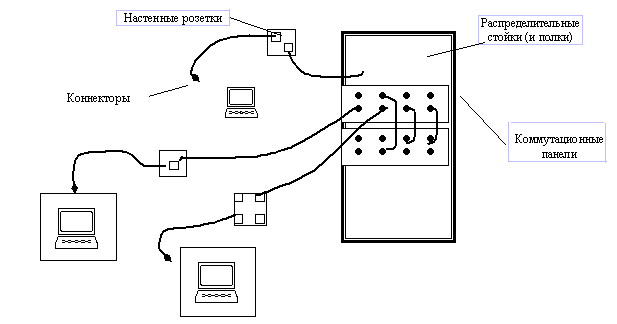

При построении развитой кабельной системы ЛВС и для упрощения работы с ней используются следующие компоненты: ·Концентраторы. Для подключения витой пары к компьютеру используется телефонный коннектор RJ-45, который отличается от используемых в современных телефонах и факсах RJ-11 тем, что имеет 8 контактов вместо 4. ·Распределительные стойки и полки, которые позволяют организовать множество соединений и занимают мало места. ·Коммутационные панели. Существуют разные панели расширения. Они поддерживают до 96 портов и скорость передачи до 100 Мбит/с. ·Соединители. Одинарные или двойные витки RJ-45 для подключения к панели расширения или настенным розеткам. Обеспечивают скорость до 100 Мбит/с. ·Настенные розетки к которым можно подключить два или более соединителя. Достоинством использования компонентов кабельной системы ЛВС является то, что на их основе можно компоновать сети различной топологии. Один из вариантов использования компонентов кабельной системы ЛВС может иметь вид, аналогичный приведенному на рис. 4.6. Рис.4.6.Использование компонентов кабельной системы ЛВС. При разработке топологии и построении конкретных ЛВС рекомендуется использовать витую пару в тех случаях, если: -есть ограничения на материальные затраты при организации ЛВС; -нужна достаточно простая установка, при которой подключение компьютеров - несложная операция. Следует воздержаться от использования витой пары, если Вы хотите быть абсолютно уверенными в целостности данных, передаваемых на большие расстояния с высокой скоростью. В этих случаях более надежным является применение оптоволоконного кабеля.
