Лекция

В лекции рассказывается о комбинационных микросхемах: шифраторах, дешифраторах, мультиплексорах и компараторах кодов, об их алгоритмах работы, параметрах, типовых схемах включения, а также о реализации на их основе некоторых часто встречающихся функций.

Дешифраторы и шифраторы

Функции дешифраторов и шифраторов понятны из их названий. Дешифратор преобразует входной двоичный код в номер выходного сигнала (дешифрирует код), а шифратор преобразует номер входного сигнала в выходной двоичный код (шифрует номер входного сигнала). Количество выходных сигналов дешифратора и входных сигналов шифратора равно количеству возможных состояний двоичного кода (входного кода у дешифратора и выходного кода у шифратора), то есть 2n, где n — разрядность двоичного кода (рис. 5.1). Микросхемы дешифраторов обозначаются на схемах буквами DC (от английского Decoder), а микросхемы шифраторов — CD (от английского Coder).


Рис. 5.1. Функции дешифратора (слева) и шифратора (справа)

На выходе дешифратора всегда присутствует только один сигнал, причем номер этого сигнала однозначно определяется входным кодом. Выходной код шифратора однозначно определяется номером входного сигнала.

Шифраторы используются гораздо реже, чем дешифраторы. Это связано с более специфической областью их применения. Значительно меньше и выбор микросхем шифраторов в стандартных сериях На рис. 5.9 показаны для примера две микросхемы шифраторов ИВ1 и ИВ5. Первая имеет 8 входов и 3 выхода (шифратор 8–3), а вторая — 9 входов и 4 выхода (шифратор 9–4). Все входы шифраторов — инверсные (активные входные сигналы — нулевые). Все выходы тоже инверсные, то есть формируется инверсный код. Микросхема ИВ1, помимо 8 информационных входов и 3 разрядов выходного кода (1, 2, 4), имеет инверсный вход разрешения –ЕI, выход признака прихода любого входного сигнала –GS, а также выход переноса –EO, позволяющий объединять несколько шифраторов для увеличения разрядности.

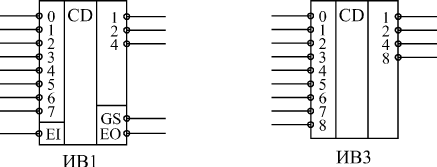

Рис. 5.9. Микросхемы шифраторов

Таблица истинности шифратора ИВ1 приведена в табл. 5.2.

Таблица 5.2. Таблица истинности шифратора ИВ1
Входы Выходы
-E1 -GS -EO
X X X X X X X X
X X X X X X X
X X X X X X
X X X X X
X X X X
X X X
X X
X

Из таблицы видно, что на выходах кода 1, 2, 4 формируется инверсный двоичный код номера входной линии, на который приходит отрицательный входной сигнал. При одновременном поступлении нескольких входных сигналов формируется выходной код, соответствующий входу с наибольшим номером, то есть старшие входы имеют приоритет перед младшими. Поэтому такой шифратор называется приоритетным. При отсутствии входных сигналов (вторая строчка таблицы) формируется выходной код 111. Единичный сигнал –EI (первая строчка) запрещает работу шифратора (все выходные сигналы устанавливаются в единицу). На выходе –GS вырабатывается нуль при приходе любого входного сигнала, что позволяет, в частности, отличить ситуацию прихода нулевого входного сигнала от ситуации отсутствия любых входных сигналов. Выход -EO становится активным (нулевым) при отсутствии входных сигналов, но разрешении работы шифратора сигналом –EI.



Стандартное применение шифраторов состоит в сокращении количества сигналов. Например, в случае шифратора ИВ1 информация о восьми входных сигналах сворачивается в три выходных сигнала. Это очень удобно, например, при передаче сигналов на большие расстояния. Правда, входные сигналы не должны приходить одновременно. На рис. 5.10 показаны стандартная схема включения шифратора и временные диаграммы его работы.

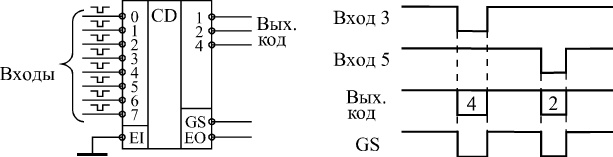

Рис. 5.10. Стандартное включение шифратора

Инверсия выходного кода приводит к тому, что при приходе нулевого входного сигнала на выходе формируется не нулевой код, а код 111, то есть 7. Точно так же при приходе, например, третьего входного сигнала на выходе образуется код 100, то есть 4, а при приходе пятого выходного сигнала — код 010, то есть 2.

Наличие у шифраторов входов EI и EO позволяет увеличивать количество входов и разрядов шифратора, правда, с помощью дополнительных элементов на выходе. На рис. 5.11 показан пример построения шифратора 16–4 на двух микросхемах шифраторов ИВ1 и трех элементах 2И-НЕ (ЛА3).

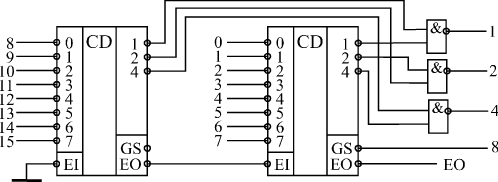

Рис. 5.11. Шифратор 16–4 на двух шифраторах 8–3

Одновременное или почти одновременное изменение сигналов на входе шифратора приводит к появлению периодов неопределенности на выходах. Выходной код может на короткое время принимать значение, не соответствующее ни одному из входных сигналов. Поэтому в тех случаях, когда входные сигналы могут приходить одновременно, необходима синхронизация выходного кода, например, с помощью разрешающего сигнала EI, который должен приходить только тогда, когда состояние неопределенности уже закончилось.

Задержка шифратора от входа до выхода кода примерно в полтора раза превышает задержку логического элемента, а задержка до выхода GS — примерно в два раза больше. Точные величины задержек микросхем надо смотреть в справочниках.

Мультиплексоры

Мультиплексоры (английское Multiplexer) предназначены для поочередной передачи на один выход одного из нескольких входных сигналов, то есть для их мультиплексирования. Количество мультиплексируемых входов называется количеством каналов мультиплексора, а количество выходов называется числом разрядов мультиплексора. Например, 2-канальный 4-разрядный мультиплексор имеет 4 выхода, на каждый из которых может передаваться один из двух входных сигналов. А 4-канальный 2-разрядный мультиплексор имеет 2 выхода, на каждый из которых может передаваться один из четырех входных сигналов. Число каналов мультиплексоров, входящих в стандартные серии, составляет от 2 до 16, а число разрядов — от 1 до 4, причем чем больше каналов имеет мультиплексор, тем меньше у него разрядов.

Управление работой мультиплексора (выбор номера канала) осуществляется с помощью входного кода адреса. Например, для 4-канального мультиплексора необходим 2-разрядный управляющий (адресный) код, а для 16-канального — 4-разрядный код. Разряды кода обозначаются 1, 2, 4, 8 или А0, А1, А2, А5. Мультиплексоры бывают с выходом 2С и с выходом 3С. Выходы мультиплексоров бывают прямыми и инверсными. Выход 3С позволяет объединять выходы мультиплексоров с выходами других микросхем, а также получать двунаправленные и мультиплексированные линии. Некоторые микросхемы мультиплексоров имеют вход разрешения/запрета С (другое обозначение — S), который при запрете устанавливает прямой выход в нулевой уровень.

На рис. 5.12 показаны для примера несколько микросхем мультиплексоров из состава стандартных серий. В ГОСТовских сериях мультиплексоры имеют код типа микросхемы КП. На схемах микросхемы мультиплексоров обозначаются буквами MS.

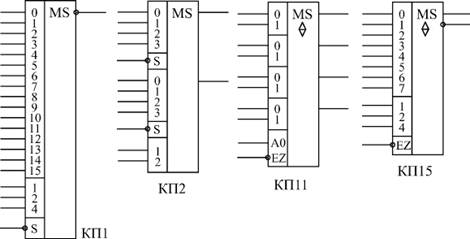

Рис. 5.12. Примеры микросхем мультиплексоров

Таблица 5.3. Таблица истинности 8-канального мультиплексора
Входы Выходы
-EZ Q -Q
X X X Z Z

В табл. 5.3 в качестве примера приведена таблица истинности одноразрядного 8-канального мультиплексора с выходами 3С (КП15).

В таблице сигналы на входах 0...7 обозначены D0...D7, прямой выход — Q, инверсный выход — –Q, Z — третье состояние выхода. При единице на входе –EZ оба выхода находятся в третьем состоянии. При нуле на входе –EZ выходной сигнал на прямом выходе повторяет состояние входного сигнала, номер которого задается входным кодом на входах 1, 2, 4. Сигнал на инверсном выходе противоположен по полярности сигналу на прямом выходе.

На рис. 5.13 приведена временная диаграмма работы 4-канального мультиплексора. В зависимости от входного кода на выход передается один из четырех входных сигналов. При запрещении работы на выходе устанавливается нулевой сигнал вне зависимости от входных сигналов.

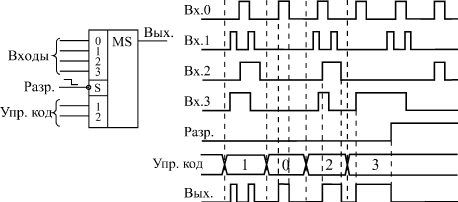

Рис. 5.13. Временная диаграмма работы 4-канального мультиплексора с разрешением
