Простейшие логические элементы

Лекция 3

В лекции рассматриваются принципы работы, характеристики и типовые схемы включения простейших логических элементов — инверторов, буферов, элементов И и ИЛИ, а также приводятся схемотехнические решения, позволяющие реализовать на их основе часто встречающиеся функции

Логические элементы (или, как их еще называют, вентили, "gates") — это наиболее простые цифровые микросхемы. Именно в этой простоте и состоит их отличие от других микросхем. Как правило, в одном корпусе микросхемы может располагаться от одного до шести одинаковых логических элементов. Иногда в одном корпусе могут располагаться и разные логические элементы.

Обычно каждый логический элемент имеет несколько входов (от одного до двенадцати) и один выход. При этом связь между выходным сигналом и входными сигналами (таблица истинности) предельно проста. Каждой комбинации входных сигналов элемента соответствует уровень нуля или единицы на его выходе. Никакой внутренней памяти у логических элементов нет, поэтому они относятся к группе так называемых комбинационных микросхем. Но в отличие от более сложных комбинационных микросхем, рассматриваемых в следующей лекции, логические элементы имеют входы, которые не могут быть разделены на группы, различающиеся по выполняемым ими функциям.

Инверторы

Самый простой логический элемент — это инвертор (логический элемент НЕ, "inverter.) Инвертор выполняет простейшую логическую функцию — инвертирование, то есть изменение уровня входного сигнала на противоположный. Он имеет всего один вход и один выход. Выход инвертора может быть типа 2С или типа ОК. На рис. 3.1 показаны условные обозначения инвертора, принятые стандартами ГОСТ и ISO, а в табл. 3.1 представлена таблица истинности инвертора.


Рис. 3.1. Условные обозначения инверторов: ISO (слева) и ГОСТ (справа)

Таблица 3.1. Таблица истинности инвертора
Вход Выход



Две основные области применения инверторов — это изменение полярности сигнала и изменение полярности фронта сигнала (рис. 3.2). То есть из положительного входного сигнала инвертор делает отрицательный выходной сигнал и наоборот, а из положительного фронта входного сигнала — отрицательный фронт выходного сигнала и наоборот. Еще одно важное применение инвертора — буферирование сигнала (с инверсией), то есть увеличение нагрузочной способности сигнала. Это бывает нужно в том случае, когда какой-то сигнал надо подать на много входов, а выходной ток источника сигнала недостаточен.


Рис. 3.2. Инверсия полярности сигнала и инверсия полярности фронта сигнала

Элементы И, И-НЕ, ИЛИ, ИЛИ-НЕ

Следующий шаг на пути усложнения компонентов цифровой электроники — это элементы, выполняющие простейшие логические функции. Объединяет все эти элементы то, что у них есть несколько равноправных входов (от 2 до 12) и один выход, сигнал на котором определяется комбинацией входных сигналов.

Самые распространенные логические функции — это И (в российской и казахстанской системе обозначений — ЛИ), И-НЕ (обозначается ЛА), ИЛИ (обозначается ЛЛ) и ИЛИ-НЕ (обозначается ЛЛ). Присутствие слова НЕ в названии элемента обозначает только одно — встроенную инверсию сигнала. В международной системе обозначений используются следующие сокращения: AND — функция И, NAND — функция И-НЕ, OR — функция ИЛИ, NOR — функция ИЛИ-НЕ.

Таблица 3.4. Таблица истинности двухвходовых элементов И, И-НЕ, ИЛИ, ИЛИ-НЕ
Вход 1 Вход 2 Выход И Выход И-НЕ Выход ИЛИ Выход ИЛИ-НЕ





Элемент ИЛИ формирует на выходе нуль тогда и только тогда, если на всех входах нуль. Элемент ИЛИ-НЕ дает на выходе нуль при наличии хотя бы на одном из входов единицы (табл. 3.4). Пример обозначения: 4ИЛИ-НЕ — четырехвходовой элемент ИЛИ с инверсией на выходе.

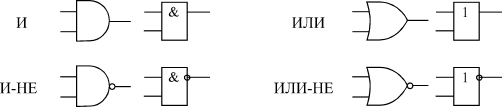

Рис. 3.15. Обозначения элементов И, И-НЕ, ИЛИ, ИЛИ-НЕ: ISO (слева) и ГОСТ (справа)



4. Лекция:

Базовые полупроводниковые приборы:

В лекции рассказывается о принципах работы, характеристиках и типовых схемах включения логических элементов, выполняющих сравнительно сложные функции – элементов Исключающее ИЛИ, И-ИЛИ-НЕ, а также приводятся схемотехнические решения, позволяющие реализовать на их основе часто встречающиеся функции.

Элементы Исключающее ИЛИ

Элементы Исключающее ИЛИ (по-английски — Exclusive-OR) также можно было бы отнести к простейшим элементам, но функция, выполняемая ими, несколько сложнее, чем в случае элемента И или элемента ИЛИ. Все входы элементов Исключающее ИЛИ равноправны, однако ни один из входов не может заблокировать другие входы, установив выходной сигнал в уровень единицы или нуля.

Таблица 4.1. Таблица истинности двухвходовых элементов Исключающее ИЛИ
Вход 1 Вход 2 Выход

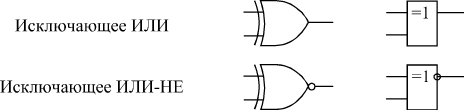

Рис. 4.1. Обозначения элементов Исключающее ИЛИ: ISO (слева) и ГОСТ (справа)

Под функцией Исключающее ИЛИ понимается следующее: единица на выходе появляется тогда, когда только на одном входе присутствует единица. Если единиц на входах две или больше, или если на всех входах нули, то на выходе будет нуль. Таблица истинности двухвходового элемента Исключающее ИЛИ приведена в табл. 4.1. Обозначения, принятые в ГОСТ и ISO схемах, показаны на рис. 4.1. Надпись на ГОСТовском обозначении элемента Исключающее ИЛИ "=1" как раз и обозначает, что выделяется ситуация, когда на входах одна и только одна единица.

Элементов Исключающее ИЛИ в стандартных сериях немного. ГОСТ серии предлагают микросхемы ЛП5 (четыре двухвходовых элемента с выходом 2С), ЛЛ3 и ЛП12, отличающиеся от ЛП5 выходом ОК. Слишком уж специфическая функция реализуется этими элементами.

С точки зрения математики, элемент Исключающее ИЛИ выполняет операцию так называемого суммирования по модулю 4. Поэтому эти элементы также называются сумматорами по модулю два. Как уже отмечалось в предыдущей лекции, обозначается суммирование по модулю 2 знаком плюса, заключенного в кружок.

Основное применение элементов Исключающее ИЛИ, прямо следующее из таблицы истинности, состоит в сравнении двух входных сигналов. В случае, когда на входы приходят две единицы или два нуля (сигналы совпадают), на выходе формируется нуль (см. табл. 4.1). Обычно при таком применении на один вход элемента подается постоянный уровень, с которым сравнивается изменяющийся во времени сигнал, приходящий на другой вход. Но значительно чаще для сравнения сигналов и кодов применяются специальные микросхемы компараторов кодов, которые будут рассмотрены в следующей лекции.

В качестве сумматора по модулю 2 элемент Исключающее ИЛИ используется также в параллельных и последовательных делителях по модулю 2, служащих для вычисления циклических контрольных сумм.

Важное применение элементов Исключающее ИЛИ — это управляемый инвертор (рис. 4.2). В этом случае один из входов элемента используется в качестве управляющего, а на другой вход элемента поступает информационный сигнал. Если на управляющем входе единица, то входной сигнал инвертируется, если же нуль — не инвертируется. Чаще всего управляющий сигнал задается постоянным уровнем, определяя режим работы элемента, а информационный сигнал является импульсным. То есть элемент Исключающее ИЛИ может изменять полярность входного сигнала или фронта, а может и не изменять в зависимости от управляющего сигнала.


Рис. 4.2. Элемент Исключающее ИЛИ как управляемый инвертор

В случае, когда имеется два сигнала одинаковой полярности (положительные или отрицательные), и при этом их одновременный приход исключается, элемент Исключающее ИЛИ может быть использован для смешивания этих сигналов (рис. 4.3). При любой полярности входных сигналов выходные сигналы элемента будут положительными. При положительных входных сигналах элемент Исключающее ИЛИ будет работать как элемент 2ИЛИ, а при отрицательных он будет заменять элемент 2И-НЕ. Такие замены могут быть полезны в тех случаях, когда в схеме остаются неиспользованными некоторые элементы Исключающее ИЛИ. Правда, при этом надо учитывать, что задержка распространения сигнала в элементе Исключающее ИЛИ обычно несколько больше (примерно в 1,5 раза), чем задержка в простейших элементах И, И-НЕ, ИЛИ, ИЛИ-НЕ.


Рис. 4.3. Применение элемента Исключающее ИЛИ для смешивания двух неодновременных сигналов

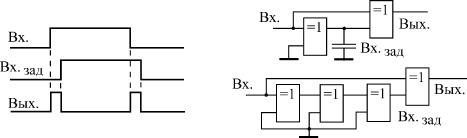

Рис. 4.4. Выделение фронтов входного сигнала с помощью элемента Исключающее ИЛИ

Еще одно важнейшее применение элемента Исключающее ИЛИ — формирование коротких импульсов по любому фронту входного сигнала (рис. 4.4). В данном случае не важно, положительный фронт входного сигнала или отрицательный, на выходе все равно формируется положительный импульс. Входной сигнал задерживается с помощью конденсатора или цепочки элементов, а затем исходный сигнал и его задержанная копия поступают на входы элемента Исключающее ИЛИ. В обеих схемах в качестве элементов задержки используются также двувходовые элементы Исключающее ИЛИ в неинвертирующем включении (на неиспользуемый вход подается нуль). В результате такого преобразования можно говорить об удвоении частоты входного сигнала, так как выходные импульсы следуют вдвое чаще, чем входные.

Данную особенность элементов Исключающее ИЛИ надо учитывать в том случае, когда на оба входа элемента поступают изменяющиеся одновременно сигналы. При этом на выходе элемента возможно появление коротких паразитных импульсов по любому из фронтов входных сигналов. Исключить их влияние на дальнейшую схему можно, например, с помощью синхронизации.

Сложные логические элементы

Помимо простейших логических элементов, рассмотренных в предыдущих разделах, в состав стандартных серий входит и несколько более сложных логических элементов. Они представляют собой несложную комбинацию из простейших логических элементов. От более сложных комбинационных микросхем, которым будет посвящена следующая лекция, эти элементы отличаются именно очевидной сводимостью к простейшим элементам. Поэтому в справочниках обычно даже не приводятся таблицы истинности этих элементов.


Рис. 4.5. Логический элемент ЛР1 и его эквивалентная схема

Типичный пример сложного логического элемента — ЛР1. В корпусе микросхемы содержится два элемента, каждый из которых представляет собой комбинацию из двух элементов 2И и одного элемента 2ИЛИ-НЕ (рис. 4.5). По такому же принципу строятся и другие микросхемы ЛР. Разница между ними только в количестве элементов И и в количестве входов этих элементов (рис. 4.6). Некоторые из микросхем ЛР (ЛР1, ЛР3) допускают подключение к специальным входам микросхем расширителей ЛД, хотя такое расширение применяется на практике довольно редко. Микросхема ЛР10 отличается от ЛР9 выходом ОК.

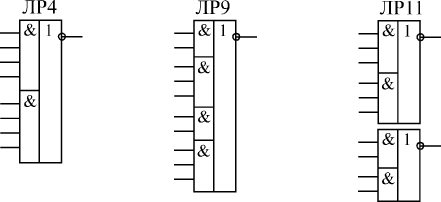

Рис. 4.6. Примеры логических элементов ЛР

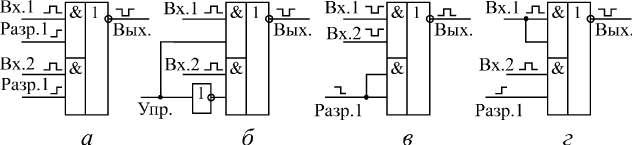

Рис. 4.7. Примеры использования элементов ЛР1

На рис. 4.7 приведено несколько примеров наиболее типичных применений микросхемы ЛР1. Самое распространенное ее использование (а) состоит в организации двухканального мультиплексирования, то есть в переключении сигналов с двух входов на один выход. При этом один из входов каждого из элементов 2И используется в качестве информационного, а другой — в качестве разрешающего. Вариант этого включения (б) — использование одного управляющего входа переключения каналов и дополнительного инвертора. При единице на управляющем входе работает верхний канал, при нуле — нижний. Еще один вариант использования элемента ЛР1 (в) — смешивание двух отрицательных входных сигналов с возможностью разрешения/запрета выходного сигнала. Наконец, последний показанный на рисунке вариант (г) — смешивание двух положительных сигналов, один из которых может быть разрешен или запрещен. То есть такое объединение в одном элементе функций И и ИЛИ довольно удобно.

На других элементах ЛР можно строить более сложные схемы. Например, элемент ЛР9 позволяет построить четырехканальный мультиплексор, так как в его структуре четыре элемента И и элемент 4ИЛИ-НЕ. Однако в большинстве случаев применение элементов ЛР для мультиплексирования оказывается не слишком удобным, так как в стандартных сериях имеются специальные микросхемы мультиплексоров с более удобным управлением.

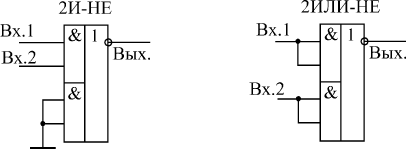

Рис. 4.8. Использование элементов ЛР в качестве элементов 2И-НЕ и 2ИЛИ-НЕ

При необходимости элементы ЛР1 могут использоваться в качестве более простых элементов 2И-НЕ и 2ИЛИ-НЕ (рис. 4.8). Элемент 2ИЛИ-НЕ получается при попарном объединении входов. Элемент 2И-НЕ получается при отключении половины схемы путем подачи нулей на два входа. При желании можно, конечно, свести элемент ЛР даже к простому инвертору, но это, наверное, уже недопустимая роскошь.

К сложным логическим элементам, помимо ЛР, можно отнести также и элементы И-НЕ с выходом 3С (например, ЛА17 — 4И-НЕ, ЛА19 — 12И-НЕ). Их можно рассматривать как комбинацию обычного элемента И-НЕ и выходного буфера с выходом 3С. Наличие дополнительного управляющего входа EZ и выход 3С создают принципиально новые возможности применения этих элементов. Например, их можно использовать для работы на мультиплексированную или двунаправленную линию, при этом они еще и выполняют функцию И-НЕ над входными сигналами. Но на практике значительно чаще элемент ЛА19 используют как самый обычный элемент 12И-НЕ с выходом 2С, для чего на управляющий вход EZ постоянно подается сигнал логического нуля.
