Организация поверхностного стока





Откосы

Установление крутизны откоса зависит от:

  1. Условий устойчивости грунта;
  2. Предотвращения оползней и размывов;
  3. От высоты периода отметок.
Грунт Минимальная крутизна откоса при его высоте, м
до 6 м до 12
в нижней части 0-6 в верхней части 6-12
1. Полускальные (глыбы из слабовыветривающихся пород) 1:0,5…1:1,3 1:1,3…1:1,5 1:1,3…1:1,5
2. Средней устойчивости (крупнообломочные, песчаные за исключением мелких и пылеватых) 1:1,5 1:1,5 1:1,5
3. Сыпучие грунты (песчаные, глинистые, лессовые) 1:1,75 1:2 1:1,75

Методы укрепления откосов:

  1. Озеленение (травы и кустарники с развитой корневой системой);
  2. Одерновка;
  3. Замощение (камни, бетонные и ж/б плиты);
  4. Комплексные (бетонные плиты с отверстиями под травосмесь).

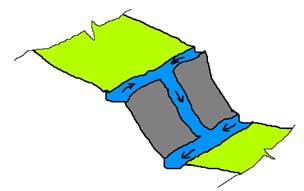

Предотвращение размыва:

  1. Устройство лотков в верхней и нижней части, а так же спускного лотка.

  1. При большой высоте откоса устройство бермы.

Подпорные стенки

Материалы: камень, бетон, ж/б.

Рассчитываются по форме и по сечению из условия равновесия земляных масс. Бывают вертикальные или наклонные (1:10, 1:12).

Подпорные стенки декорируют камнем, рустовкой и т.д. В верхней террасе предусматривают дренажную систему и перехватывающие лотки.

Лестницы и пандусы

Уклон лестниц 1:3, высота ступени 10-14 см, ширина проступи не ограничивается, но не менее 38 см. Площадки не менее 1 м, 10-15 ступеней в марше, уклон в сторону подъема.

Пандусы

Уклон i=1:8 – пешеходный, 1:12 – для маломобильных групп, 1:10 - для автомобильного транспорта.

Существует и ступопандус.



Продольные и поперечные уклоны зависят от:

  1. Минимальный 4-5 ‰ (идеальные поверхности 2-3 ‰) – из условия самотечного стока воды;
  2. Продольный уклон из условия безопасного движения транспорта, из условий хорошей видимости проезжей части;
  3. Оба зависят от ширины элемента (односкатный до 5,5 м, двускатный свыше 5,5 м);
  4. От типа дорожного покрытия (у монолитных покрытий уклон меньше, у штучных – больше);
  5. От скорости и интенсивности движения;





Вертикальная планировка площадок под здания.

Привязки здания:

1. С устройством переменной цокольной части:

+ минимальный объем земляных работ;

- сложнее привязка здания (требуется переработка у типового проекта цокольной части);

удорожание строительства 2-8% от стоимости проекта.

2. Постоянная высота цоколя:

+ не требуется переработки типового проекта, но увеличивается объемы земляных работ;

- увеличиваются объемы земляных работ;

удорожание стоимости на 1-2 %.

Наиболее удобные для местных площадок уклоны до 60-100‰ – обеспечивают поверхностный сток, связь входов с окружающей территорией, отсутствие переработки проекта.



Ширина откосов на рис.17б обычно принимается до 6 м, и они используются для полосы озеленения. Откос полуторного заложения или переменной ширины.

Процесс привязки здания.

α=B*iп/iпрод=45,5*20/60=15,2 м

l=0,2/0,06=3,3 м



Осадки вызывают заболачивание бессточных территорий, а также подтопление пониженных мест.

Поверхностный водоотвод обязателен.

Для Вологды среднегодовой осадок 588 мм в год, за ноябрь-март 171 мм, апрель-октябрь 417 мм. Суточный максимум осадков 74 мм. Поверхностный водосток образуется тогда когда выпадающий слой осадков больше 2 мм.

Характеристики осадков:

1. Интенсивность – определяется количеством осадков выпавших в единицу времени. Может быть по слою (i=h/t, где h – толщина выпавшего слоя в мм, t – продолжительность дождя в мин) и по объему q=V/t (где V – объем воды выпавший на 1 га, t – продолжительность в сек). q=166,7i

2. Продолжительность

3. Повторяемость (1,3,5,10 лет по приборам)

Варианты формирования поверхностного стока:

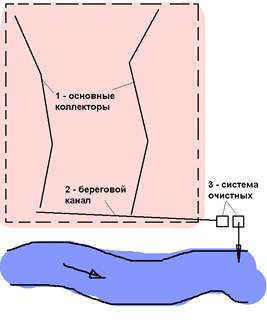

1. Застроенная территория

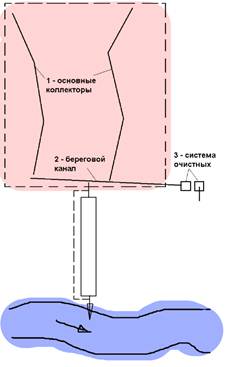

2. Застроена нижняя часть

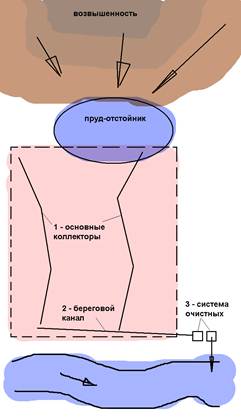

3. Застроена верхняя часть



Виды поверхностных вод: дождевые, талые, поливочные, воды с крыш зданий, вода из дренажей.

Системы водоотвода:

1) общескладная – поверхностный водоотвод собирается в одну трубу совместное хозяйственно-фекальной канализацией;

2) полураздельная – один трубопровод, но происходит периодическое отделение через спецколодцы – интерцентры;

3) раздельный – под каждую системы воя труба.



Системы раздельной системы: открытая, закрытая и смешанная:

1. Открытая: «+» дешевизна, простота конструкции;

«-» низкая санитария, низкая эстетичность, низкая пропускная способность, требует постоянной очистки, необходимость увеличения ширины улицы и снижается безопасность транспорта и пешехода;

Область применения: в засушливых районах, в дачных местах и небольших поселках, на территории зеленых насаждений, как временное благоустройство.

Сечения:

Кювет h=400 мм

Канава h=700-800 мм



2. Закрытая: «+» высокий уровень благоустройства, хорошие санитарные условия;

«-»: высокая стоимость строительства и эксплуатации.

Элементы: защитная сеть, водосборная сеть (дождеприемники), водоотводящая сеть, специального назначения, сооружения на сети.

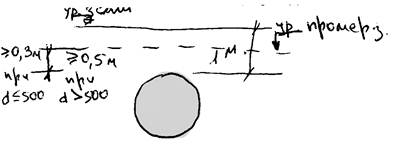

Конструктивные требования: самотечность, минимальный уклон в трубах 3‰, оптимальный уклон такой же как у улицы, скорость воды в трубах ограничивается минимум 0,7 м/с, максимум 7-8 м/с, система глубокого заложения (от уровня промерзания больше 30 см (если диаметр меньше 50 см) и больше 50 см (если диаметр больше 50 см).

Диаметры коллекторов определяются расчетом: при длине меньше 40 м, микрорайон d=200, улица d=250-300. При диаметре до 600 мм без основания, при больших – бетонное основание. Материал коллекторов: асбестоцемент, керамика, бетон и пластик.

Дождеприемники. Устанавливаются:

а) в лотках улиц в пониженных местах,

б) на перекрестах улиц со стороны приема воды до пешеходных переходов:

в) а въездах и выездах с территории микрорайонов и на прямых участках с шагом 50-80 м:

i, % <4 4-6 6-10 >10 δ, м

Смотровые колодцы устраивают:

· В местах поворотов;

· Присоединений;

· Смены диаметров;

· Перепадов;



· На прямых участках от 50 до 120 м в зависимости от диаметра коллектора.
