Дренажи

- искусственные сооружения, предназначенные для искусственного понижения уровня подземных вод или их полного перехвата. Рассчитаны на длительный период непрерывного действия.

Различают два основных вида дренажа - это закрытый и открытый дренаж. Закрытый дренаж делится на 4 вида и определяется по расположению дренажных каналов, по отношению к дренируемой площади и источника поступления грунтовых вод. Как правило, каждый вид дренажа в отдельности используется крайне редко. В основном используется комбинированные системы — сочетание горизонтального и вертикального дренажа.

Открытые дренажи – каналы или транши до 5 м, в городских условиях не допустимы, могут использоваться на незастроенной территории, дачных поселках, в зоне зеленых насаждений.

Закрытый дренаж простейшего типа – траншея заполненная дренирующим материалом; недостатки: не обеспечивает стабильное понижения угв, подвержен засорению, а прочистка затруднена. Область применения: пригород, зеленая зона, в т.ч. парки, плоскостные спортивные сооружения и территории с некапитальной застройкой.

Закрытый трубчатый дренаж. Желательно с трубофильтрами (пористый бетон, керамзитобетон, керамзитостекло). Достоинства – обеспечивает стабильное понижения угв, соответствует уровню благоустройства городских территорий. Недостатки – сложность подбора обсыпки.

1. Дренажная труба,
2. Гравийная обсыпка,
3. Геотекстиль,
4. Грунт,
5. Песок.

Галерейные дренажи – используется при больших потоках подземных вод и/или в особо неблагоприятных районах.

Пластовый дренаж – отсыпка песком или гравием по всей площади здания. Для особо ответственных сооружений – двухслойный (нижний слой - песок, верхний – гравий или щебень), однослойный – при малой ширины сооружения или ограниченном притоке воды. Если однослойный – слой песка прорезается призмами из гравия или щебня с шагом 6-12 м, высотой не менее 20 см. Общая толщина пластового дренажа: для зданий ≥30 см, для каналов ≥15 см. Необходимо защищать от засорения. Должен выходить за пределы наружных стен зданий.

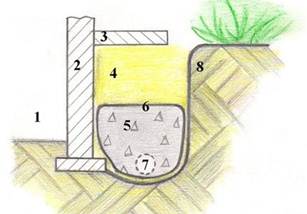

· Пристенный дренаж

1. Подвал дома,
2. Фундамент дома,
3. Отмостка,
4. Песок,
5. Гравийная обсыпка,
6. Геотекстиль,
7. Дрена.

Дренажи бывают совершенного и несовершенного типа:

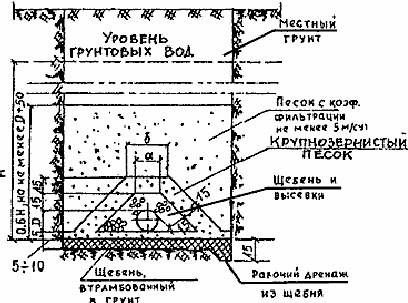

Совершенного – устанавливается на водоупоре, вода поступает с боков и сверху:

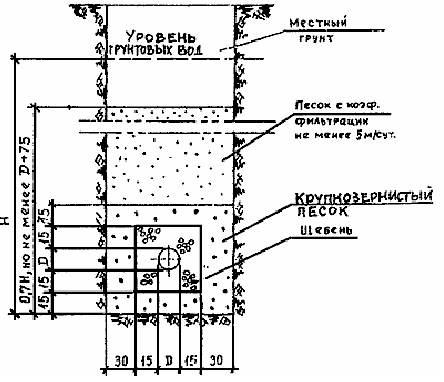

Несовершенного – устанавливается выше водоупора, вода поступает со всех сторон:

· Вертикальный дренаж с сифоном и постоянной работой насоса. Достоинства – высокий уровень водопонижения (до 6-7 м). Недостатки – дорогая эксплуатация. Используется в тоннелях и многоэтажных зданиях.

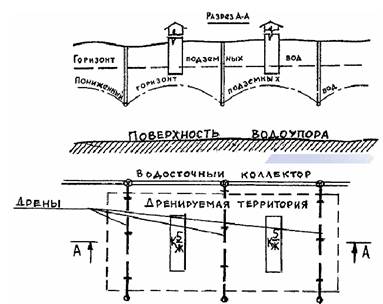

• Систематический горизонтальный дренаж

Состоит из осушительных и собирательных дренажных каналов и коллектора, через который вода выбрасывается в водоприемник. Дренажные магистрали делаются закрытыми за редким исключением.

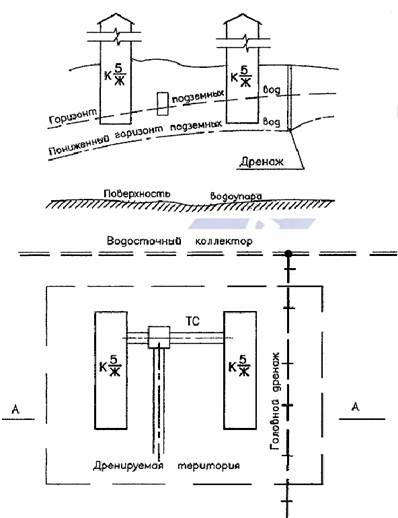

• Головной дренаж

Головной дренаж устраивается между потоком воды и участком.

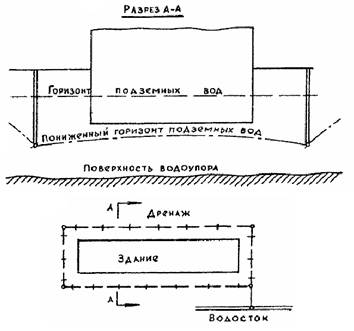

• Кольцевой дренаж

Обычно применяют для ограждения от подтопления грунтовыми водами отдельных пониженных участков земли. Данный вид дренажа эффективен для строительства загородных домов в поймах рек, болотистой местности. Располагается на 5-8 м от стен здания.

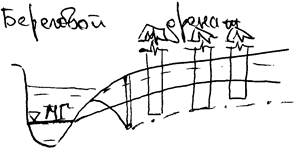

• Береговой дренаж
