Описание бизнес - процессов



Описание бизнес-процессов проводится с целью их дальнейшего анализа и реорганизации. Целью реорганизации может быть внедрение информационной системы, сокращение затрат на выпуск продукции, повышение качества обслуживания клиентов, создание должностных и рабочих инструкций при внедрении стандартов ISO-9000 и т.д. Для каждой такой задачи существует определенные параметры, определяющие набор критических знаний по бизнес-процессу. От задачи к задаче требования к описанию бизнес-процессов могут меняться. В общем случае, модель бизнес-процесса должна давать ответы на следующие вопросы: какие процедуры (функции, работы) необходимо выполнить для получения заданного конечного результата; в какой последовательности выполняются эти процедуры; какие механизмы контроля и управления существуют в рамках рассматриваемого бизнес-процесса; кто выполняет процедуры процесса; какие входящие документы/информацию использует каждая процедура процесса; какие исходящие документы/информацию генерирует процедура процесса; какие ресурсы необходимы для выполнения каждой процедуры процесса; какая документация/условия регламентирует выполнение процедуры; какие параметры характеризуют выполнение процедур и процесса в целом.

Описание бизнес-процесса формируется при помощи нотации и инструментальной среды, позволяющих отразить все указанные выше аспекты. Только в этом случае модель бизнес-процесса окажется полезной для предприятия, т.к. ее можно будет подвергнуть анализу и реорганизации.

На сегодняшний день наиболее распространенными в России CASE-инструментами для моделирования бизнеса являются ARIS Collaborative Suite компании «IDS Scheer AG (Германия)» и «AllFusion Modeling Suite», в частности «AllFusion Process Modeler» (ранее «BPwin») компании Computer Associates.

«BPWin» использует следующие нотации:

1) нотация IDEF0, которая была разработана на основе методологии структурного анализа и проектирования SADT, утверждена в качестве стандарта США и успешно эксплуатируется во многих проектах, связанных с описанием деятельности предприятий.

2) нотация IDEF3 была разработана с целью более удобного описания рабочих процессов (Work Flow), для которых важно отразить логическую последовательность выполнения процедур.



Основные объекты в нотациях IDEF0 и IDEF3

Наименование Описание Графическое представление
Нотация IDEF0
  Модуль поведения (UOB) Объект служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия.
  Стрелка слева Стрелка описывает входящие документы, информацию, материальные ресурсы, необходимые для выполнения функции.
  Стрелка справа Стрелка описывает исходящие документы, информацию, материальные ресурсы, являющиеся результатом выполнения функции.
  Стрелка сверху Стрелка описывает управляющее воздействия, например распоряжение, нормативный документ и т.д. В нотации IDEF0 каждая процедура должна обязательно иметь не менее одной стрелки сверху, отражающей управляющее воздействие.
  Стрелка снизу Стрелка снизу описывает т.н. механизмы, т.е. ресурсы, необходимые для выполнения процедуры, но не изменяющие в процессе ее выполнения свое состояние. Примеры: сотрудник, станок и т.д.
Нотация IDEF3
  Модель работы (UOW) Объект служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия.
  Ссылочный объект Объект, используемый для описания ссылок на другие диаграммы модели, циклические переходы в рамках одной модели, различные комментарии к функциям
  Логическое «И» Логический оператор, определяющий связи между функциями в рамках процесса. Позволяет описать ветвление процесса
  Логическое «ИЛИ» Логический оператор, определяющий связи между функциями в рамках процесса. Позволяет описать ветвление процесса
  Логическое исключающее «ИЛИ» Логический оператор, определяющий связи функциями в рамках процесса. Позволяет описать ветвление процесса



В моделях могут использоваться стрелки трех видов, показанных в следующей таблице.



Основные стрелки в нотациях IDEF0 и IDEF3

Тип стрелки Графическое представление
  Стрелка предшествования. Соединяет последовательно выполняемые функции.
  Стрелка отношения. Используется для привязки объектов-комментариев к функциям.
  Стрелка потока объектов. Показывает поток объектов от одной функции к другой.



Графический язык IDEF0 удивительно прост и гармоничен. В основе методологии лежат четыре основных понятия:

Первым из них является понятие функционального блока (Activity Box). Функциональный блок графически изображается в виде прямоугольника и олицетворяет собой некоторую конкретную функцию в рамках рассматриваемой системы. По требованиям стандарта название каждого функционального блока должно быть сформулировано в глагольном наклонении (например, “производить услуги”, а не “производство услуг”).

Каждая из четырех сторон функционального блока имеет своё определенное значение (роль), при этом:

· Верхняя сторона имеет значение “Управление” (Control);

· Левая сторона имеет значение “Вход” (Input);

· Правая сторона имеет значение “Выход” (Output);

· Нижняя сторона имеет значение “Механизм” (Mechanism).

Каждый функциональный блок в рамках единой рассматриваемой системы должен иметь свой уникальный идентификационный номер.






Рис. 7.1. Функциональный блок



Вторым “китом” методологии IDEF0 является понятие интерфейсной дуги (Arrow). Также интерфейсные дуги часто называют потоками или стрелками. Интерфейсная дуга отображает элемент системы, который обрабатывается функциональным блоком или оказывает иное влияние на функцию, отображенную данным функциональным блоком.

Графическим отображением интерфейсной дуги является однонаправленная стрелка. Каждая интерфейсная дуга должна иметь свое уникальное наименование (Arrow Label). По требованию стандарта, наименование должно быть оборотом существительного.

С помощью интерфейсных дуг отображают различные объекты, в той или иной степени определяющие процессы, происходящие в системе. Такими объектами могут быть элементы реального мира (детали, вагоны, сотрудники и т.д.) или потоки данных и информации (документы, данные, инструкции и т.д.).

В зависимости от того, к какой из сторон подходит данная интерфейсная дуга, она носит название “входящей”, “исходящей” или “управляющей”. Кроме того, “источником” (началом) и “приемником” (концом) каждой функциональной дуги могут быть только функциональные блоки, при этом “источником” может быть только выходная сторона блока, а “приемником” любая из трех оставшихся.

Необходимо отметить, что любой функциональный блок по требованиям стандарта должен иметь, по крайней мере, одну управляющую интерфейсную дугу и одну исходящую. Это и понятно – каждый процесс должен происходить по каким-то правилам (отображаемым управляющей дугой) и должен выдавать некоторый результат (выходящая дуга), иначе его рассмотрение не имеет никакого смысла.

Например, в случае рассмотрения предприятий существуют пять основных видов объектов: материальные потоки (детали, товары, сырье и т.д.), финансовые потоки (наличные и безналичные, инвестиции и т.д.), потоки документов (коммерческие, финансовые и организационные документы), потоки информации (информация, данные о намерениях, устные распоряжения и т.д.) и ресурсы (сотрудники, станки, машины и т.д.). При этом в различных случаях входящими и исходящими интерфейсными дугами могут отображаться все виды объектов, управляющими только относящиеся к потокам документов и информации, а дугами-механизмами только ресурсы.

Третьим основным понятием стандарта IDEF0 является декомпозиция. Принцип декомпозиции применяется при разбиении сложного процесса на составляющие его функции. При этом уровень детализации процесса определяется непосредственно разработчиком модели.

Декомпозиция позволяет постепенно и структурировано представлять модель системы в виде иерархической структуры отдельных диаграмм, что делает ее менее перегруженной.










Рис. 7.2. Принцип декомпозиции сложного процесса



Модель IDEF0 всегда начинается с представления системы как единого целого – одного функционального блока с интерфейсными дугами, простирающимися за пределы рассматриваемой области. Такая диаграмма с одним функциональным блоком называется контекстной диаграммой, и обозначается идентификатором «А-0».

В процессе декомпозиции, функциональный блок, который в контекстной диаграмме отображает систему как единое целое, подвергается детализации на другой диаграмме. Получившаяся диаграмма второго уровня содержит функциональные блоки, отображающие главные подфункции функционального блока контекстной диаграммы и называется дочерней (Child diagram) по отношению к нему (каждый из функциональных блоков, принадлежащих дочерней диаграмме соответственно называется дочерним блоком – Child Box). В свою очередь, функциональный блок - предок называется родительским блоком по отношению к дочерней диаграмме (Parent Box), а диаграмма, к которой он принадлежит – родительской диаграммой (Parent Diagram). Каждая из подфункций дочерней диаграммы может быть далее детализирована путем аналогичной декомпозиции соответствующего ей функционального блока. Важно отметить, что в каждом случае декомпозиции функционального блока все интерфейсные дуги, входящие в данный блок, или исходящие из него фиксируются на дочерней диаграмме. Этим достигается структурная целостность IDEF0 – модели.

Последним из понятий IDEF0 является глоссарий (Glossary). Для каждого из элементов IDEF0: диаграмм, функциональных блоков, интерфейсных дуг существующий стандарт подразумевает создание и поддержание набора соответствующих определений, ключевых слов, повествовательных изложений и т.д., которые характеризуют объект, отображенный данным элементом. Этот набор называется глоссарием и является описанием сущности данного элемента.

Функционально-стоимостной анализ. В 80-х годах метод ФСА широко применялся в электротехнической промышленности бывшего Советского Союза для совершенствования продукции и технологических процессов. С помощью этого метода решались как инженерные задачи улучшения конструкции технических систем, так и технико-экономические задачи организации производственных процессов.

Содержание метода основано на следующих принципах:

1. Системный подход. Объектом анализа в рамках метода может быть выбрана конструкция, процесс, деятельность, продукция или услуга. Какой бы объект не был взят для анализа, он рассматривается как система, которая характеризуется

- способностью перерабатывать ресурсы и совершать полезную работу (выполнять полезные функции), т.е. потреблять стоимость и создавать добавленную стоимость;

- внутренней структурой, т.е. она состоит из отдельных взаимосвязанных между собой компонентов;

Рассмотрение объекта анализа как системы позволяет установить причинно-следственные связи между ресурсами, поступающими на входы системы, компонентами системы и результатами, появляющимися на выходе системы.

2. Функциональный подход. В основе рассматриваемого метода лежит предпосылка о том, что для совершения полезной работы и получения полезного результата система должна выполнить определенный набор функций. Описание системы в виде функций позволяет абстрагироваться от конкретных носителей этих функций (компонентов системы: структурных подразделений, оборудования, персонала и т.п.) и их физической и экономической природы. Функция является преобразователем входных ресурсов и создателем выходов системы.

3. Стоимостная оценка функций. Существующий регламент бухгалтерского учета и аудита основан на разнесении стоимости по строго установленным статьям затрат, в качестве которых выступают объекты различной природы: фонд зарплаты, материалы и оборудование, командировочные расходы накладные расходы и т.п. Отличительной особенностью этого традиционного подхода является отсутствие системности в формировании и управлении финансовыми потоками, а, следовательно, системой управления организации в целом.В основе стоимостной составляющей метода ФСА лежит предпосылка о том, что, расходуя ресурсы, система переносит их стоимость на производимые продукты (услуги). Понимание причинно-следственных связей в системе позволяет понять механизм переноса стоимости в системе. Понимание этого механизма является необходимым условием эффективного управления системой в целом.

Стоимость процесса. Для того чтобы представить процедуру определения стоимости процесса, рассмотрим упрощенный процесс. Он представлен на следующем рис. 7.3.

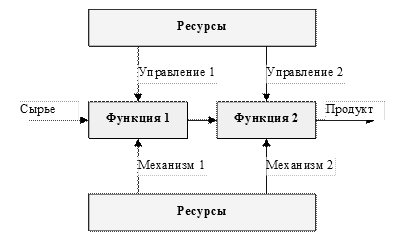

Рис. 7.3 Схематическая модель процесса



Приведенная на рис. 7.3 модель процесса включает последовательность из двух функций. Результат выполнения каждой функции в рамках процесса определяется тем, какое сырье используется (вход), каким инструментом это сырье обрабатывается (механизм) и по каким правилам (управление). Все перечисленные отношения представлены на функциональной модели.

Рассмотрим, что происходит со стоимостью. На вход процесса подается сырье со своей заранее известной стоимостью. На выходе процесса появляется продукт, который является результатом преобразования сырья. При этом стоимость продукта на выходе каждой функции процесса всегда больше стоимости сырья на входе. Добавление стоимости происходит за счет того, что часть стоимости механизма и часть стоимости управления переносится на сырье в процессе его обработки (преобразования). Функции процесса поглощают стоимость механизма и управления и переносят ее на продукт. Таким образом, стоимость процесса определяется как сумма стоимостей механизмов и управлений этого процесса.

В рамках процесса имеем дело с тремя стоимостями: стоимостью сырья на входе процесса, стоимостью процесса и стоимостью продукта на выходе процесса. Последняя стоимость также называется себестоимостью. При этом стоимость продукта связана со стоимостью процесса следующим соотношением





При этом стоимость процесса есть суммарная стоимость функций, из которых состоит этот процесс.



где N – количество функций в процессе.

Соответственно, стоимость функции есть сумма стоимостей механизма и управления

Стоимость механизма. Как уже отмечалось выше, в качестве механизма может использоваться как готовый ресурс, так и производный. Производный ресурс есть результат выполнения какого-то обеспечивающего процесса. Тип ресурса имеет значение при определении его стоимости.

Стоимость механизма – это стоимость потребляемого ресурса. В том случае, когда речь идет о готовом ресурсе, его стоимость нам известна. Как правило, в системе учета затрат предприятия учитывается стоимость ресурса, потребляемого предприятием в целом за отчетный период времени. Так, стоимость ресурса «труд» учитывается в виде «фонда заработной платы», стоимость расходования основных фондов учитывается в виде «амортизационный фонд». При этом в системе учета затрат не учитывается стоимость ресурса, потребляемого отдельным процессом или функцией.

Стоимость механизма, для которого используется готовый ресурс, определяется путем распределения общей стоимости ресурса между процессами и функциями. В основе такого распределения лежит понятие «носитель стоимости» (носитель затрат, или в английском языке – cost driver). Носитель затрат – это фактор, определяющий количество ресурсов, потребляемых процессом или функцией. Посредством носителя затрат устанавливается причинно-следственная и количественная взаимосвязь между ресурсом и функциями и процессами, в которых он используется (расходуется).

Например, при выполнении Функции 1 оборудование требует 1 кВт\час электроэнергии. Фактор, который определяет потребление энергии, – количество потребленной энергии, которое, в свою очередь, определяется временем выполнения функции и мощностью оборудования. Зная стоимость 1 кВт\часа электроэнергии, можно определить стоимость электроэнергии, поглощаемой Функцией 1.

В случае, когда механизмом является производный ресурс, его стоимость равна стоимости процесса, в рамках которого этот ресурс производился (обрабатывался). По сути, такой ресурс является внутренним продуктом предприятия. Для механизма, в котором используется производный ресурс, стоимость механизма будет определяться через себестоимость ресурса в рамках процесса-поставщика.

Стоимость управления. Управление также является ресурсом, который предприятие приобретает, производит и использует в своей деятельности. Управление так же, как и механизм, может являться простым или производным ресурсом.В этом случае, когда для управления используется простой ресурс, его стоимость заранее известна и основная проблема возникает при распределении этой стоимости по конкретным процессам и функциям.
