Устройство и принцип действия рефрактометра ИРФ-22 (Рефрактометр Аббе)

Проведение измерений на рефрактометре ИРФ-22 (Рефрактометр Аббе):

Оптическая схема рефрактометра ИРФ-22 приведена на рисунке 6.

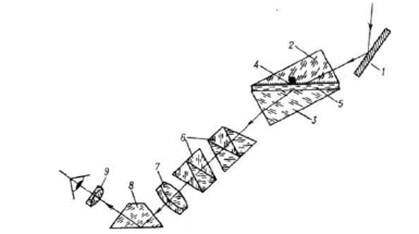

Рисунок 6 - Оптическая схема рефрактометра ИРФ-22

1 -осветительное зеркало; 2 - вспомогательная откидная призма; 3 - основная измерительная призма; 4 - матированная грань откидной призмы; 5 - исследуемая жидкость; 6 - призмы Амичи компенсатора; 7 - объектив зрительной трубы; 8 - поворотная призма; 9 - окуляр зрительной трубы

Для проведения измерений показателя преломления необходимо:

- каплю исследуемого раствора поместить на линзу;

- плотно закрыть прозрачную световую пластину;

- зеркалами подсветки шкалы и поля подать свет на призменный блок

наблюдая его равномерной освещенностью в окуляр;

- при необходимости добиться резкости изображения перекрестья нитей и шкалы, вращая окуляр;

- вращая рукоятку штрих шкалы (слева) найти и подвести границу раз-

дела к перекрестью нитей. Если поле зрения остается темным при всех поло-

жениях шкалы, то это указывает на плохое заполнение пространства между

призмами измеряемой жидкостью и ее надо ввести снова;

- вращая маховичок компенсатора (справа) добиться резкого отображения границы раздела, при необходимости откорректировать его положение;

- в поле зрения трубы одновременно видны граничная линия, перекрестье

нитей, деления шкалы и визирный штрих шкалы (рисунок 7):

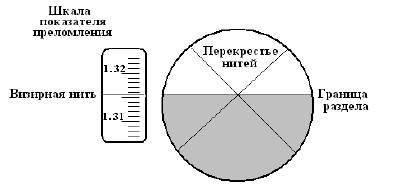

Рисунок 7 - Вид в объективе рефрактометра ИРФ-22

-снять показания с точностью до 4 знака. Целые, десятые, сотые и тысячные доли значения показателя преломления отсчитываются по шкале, де-

сятитысячные доли оцениваются на глаз.

Шкала рефрактометра проградуирована для температуры 20°С. Так

как показатель преломления в значительной мере зависит от температуры, в

приборе предусмотрено термостатирование призменного блока с помощью

камер, через которые пропускается вода, идущая от термостата.

Контроль температуры осуществляется термометром, который ввинчивается в место контроля температуры. В учебных целях, если не требуется высокая точность при определении показателя, измерения могут проводиться без термостатирования.

Для юстировки рефрактометров используют эталонные образцы,

имеющие точное значение коэффициента преломления при 20°С, по которым и осуществляется юстировка.
