Конструктивні особливості


Верстат має роздільні механізми приводу шпинделя і робочого столу. Він забезпечений універсальним поворотним столом, що дозволяє здійснювати обробку отворів в полярній системі координат із відліком кутів по лімбах, ділення кола на рівні частини за допомогою ділильних дисків, а також обробку похилих отворів. Верстат моделі 2450 є одноколонним, з вертикальним переміщенням висувного вузлу шпинделя і прямокутним столом з переміщенням в повздовжньому і поперечному напрямках.

Швидкість обертання шпинделя змінюється безступінчато від регульованого електродвигуна постійного струму.

Зміна величини подачі шпінделя на верстаті моделі 2450 також проводиться безступінчато. Для цієї мети в приводі подач шпінделя встановлено варіатор з розсувними конусами і сталевим кільцем. Для обробки отворів на задану глибину верстат забезпечено спеціальним .автоматичним вимикачем подачі.

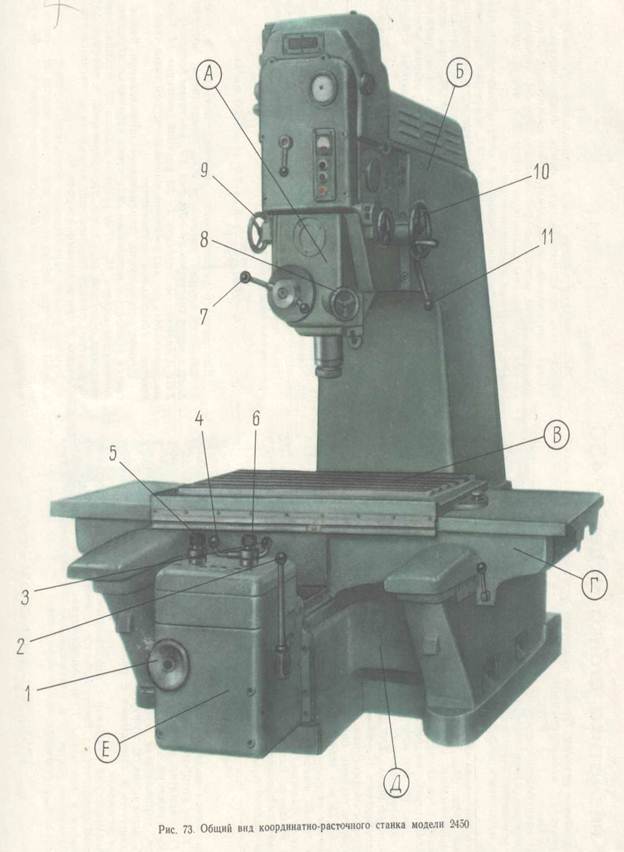

Мал. 60. Загальний вигляд координатно-розточувуального верстату

мод. 2450.






Мал. 61. Кінематична схема координатно-розточувуального верстату

мод. 2450.
