Основные части геодезических приборов





Доверь свою работу кандидату наук!
1500+ квалифицированных специалистов готовы вам помочь

По назначению геодезические приборы делятся на:

1. Приборы для угловых измерений – теодолиты.

2. Приборы для линейных измерений – рулетки, мерные ленты и проволоки, дальномеры.

3. Приборы для измерения превышений – нивелиры.

4. Приборы для съемочных работ – тахеометры, кипрегели, фототеодолиты и др.

5. Приборы для аэро–, фото– съемки – стереокомпараторы, аэрофото аппарата, стереометры.





Зрительная труба – это увеличительный прибор для наблюдения удаленных объектов. Астрономическая труба дает обратное изображение, земная – прямое.

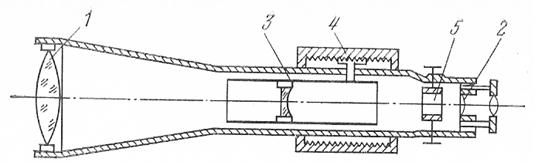

Основными частями зрительной трубы является: объектив 1, окуляр 2, внутренняя фокусирующая линза 3, которая перемещается внутри трубы вращением кремальеры 4 (кремальерного винта или кольца) и сетки нитей 5.

Объектив и окуляр трубы располагают т.о. чтобы при установке трубы на бесконечность передний фокус окуляра совпадал с задним фокусом объектива и плоскостью сетки нитей. В окулярной части трубы находится сетка нитей на которую проектируется изображение наблюдаемого предмета, между объективом и окуляром располагается двояковогнутая фокусирующая линза, которая перемещается при помощи кремальеры.

Зрительная труба имеет 3 основные оси.

визирная ось, (мнимая ось) проходит через оптический центр объектива и крест нитей сетки;

вертикальная плоскость, проходящая через визирную ось, называется коллимационной.

оптическая ось проходит через центр объектива и окуляра.

геометрическая ось – прямая проходящая через центры поперечных сечений объективной части трубы.

При установке зрительной трубы по глазу необходимо получить отчетливое изображение сетки нитей и наблюдение объекта, для этого зрительную трубу наводят на светлый фон и вращением окулярного кольца добиваются отчетливого изображения сетки нитей.

Для наведения резкости на предмет при помощи кремальеры перемещают фокусирующую линзу до совпадения изображения предмета с плоскостью сетки нитей.

После установки зрительной трубы следует убедиться в отсутствии параллакса сетки нитей – кажущегося смещения изображения относительно сетки при перемещении глаза наблюдателя относительно окуляра, устраняется дополнительной фокусировкой.



Увеличение зрительной трубы это отношение угла под которым предмет виден в зрительную трубу к углу, под которым предмет виден невооруженным глазом, на практике за увеличение зрительной трубы принимают соотношение фокусного расстояния объектива и окуляра.
