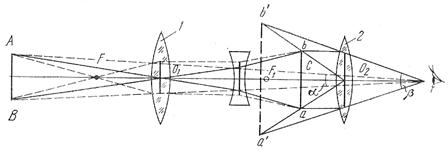

Ход лучей в зрительной трубе

Более совершенными являются трубы с внутренней фокусировкой; в них применяется дополнительная подвижная рассеивающая линза L₂, образующая вместе с объективом L₁ эквивалентную линзу L. При перемещении линзы L₂ изменяется расстояние между линзами l и, следовательно, изменяется фокусное расстояние f эквивалентной линзы. Изображение предмета, находящееся в плоскости фокусирующей линзы L, также перемещается вдоль оптической оси, и когда оно попадает на плоскость сетки нитей становится четко видным в окуляре трубы. Трубы с внутренней фокусировкой короче; они герметичны и позволяют наблюдать близкие предметы; в современных измерительных приборах применяются в основном такие зрительные трубы.

В технических приборах увеличение 20–30 крат.

Полем зрения трубы называется пространство, которое видно в зрительную трубу при ее неподвижном положении.

Уровни предназначены для приведения в горизонтальное положение отдельных частей приборов, в геодезических приборах применяются жидкостные уровни.

Круглый уровень – представляет собой стеклянную ампулу округлой формы заключенной в металлической оправу и заполненную жидкостью так, чтобы оставалось свободное пространство, заполненное парами жидкости – пузырек.

На верхней внешней поверхности ампулы нанесены концентрические окружности – центр этих окружностей – нуль пункт.

Внутренняя верхняя поверхность ампулы представляет собой сферу большего радиуса. Осью круглого уровня называется прямая, походящая через нуль–пункт перпендикулярно к внутренним верхним поверхностям ампулы. Круглый уровень имеет небольшую точность, и применятся для предварительной установки прибора.

Цилиндрический уровень – стеклянная ампула цилиндрической формы, заключенная в металлическую оправу, заполненная жидкостью и имеет пузырек.

На верхней поверхности ампулы нанесены деления – середина нуль–пункт. Внутренняя и верхняя поверхность ампулы представляет собой дугу большего радиуса.

Касательная к внутренней и верхней поверхности ампулы, проходящий через нуль–пункт, называется осью уровня.

Для повышения точности установки приборов используется контактные уровни, это цилиндрические уровни с системой призм, позволяющих получать изображение концов пузырька уровня в поле зрения трубы.

Положению пузырька в нуль–пункте считается установка оптический контакт концов его изображения.

Цена деления уровня это угол, на который нужно изменить наклон оси уровня, чтобы пузырек переместился на одно деление.
