Архитектурно-конструктивные элементы стен


Индивидуальный облик здания зависит от конструкции наруж­ных стен, от расположения и размеров окон и других архитектурно-конструктивных элементов.

Цоколь— нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя (кордон) всегда делает­ся строго горизонтальной, при этом цоколь зрительно восприни­мается как постамент (основание), на котором возведено здание. Цоколь в первую очередь подвергается атмосферным и механи­ческим воздействиям, поэтому его выполняют из прочных долго­вечных материалов, стойких против атмосферных воздействий. Верх цоколя находится обычно на уровне пола первого этажа.

Цоколи зданий можно устраивать из бетонных фундаментных блоков, такой цоколь называется подрезным; из кирпича с расшив­кой швов или оштукатуренного цементным раствором (нередко при­меняют добавку в виде гранитной крошки); из природного камня или плит из искусственных и природных материалов (рис. 3.21).

Применение силикатного, пустотелого и легкого кирпича, легкобетонных камней для устройства цоколя допускается только выше горизонтальной гидроизоляции при условии облицовки на вы­соту 500—600 мм прочными влаго- и морозостойкими материалами.

Карниз — горизонтальный выступ из плоскости стены, предна­значенный для отвода вод, падающих на ограждающие конструкции здания. Верхний карниз называют венчающим (главным), он и при­дает зданию законченный вид. При небольших выступах карниза за поверхность стены (до 300 мм) его устраивают путем постепен­ного выпуска нескольких рядов кирпичей по 5-6 см в каждый ряд (рис. 3.22, б). В массовом строительстве чаще всего применяются сборные железобетонные карнизы (рис. 3.22, а).

Промежуточные карнизы, имеющие меньший выступ, устраи­вают обычно на уровне междуэтажных перекрытий и называют поясками, их обычно образуют выпуском кирпича.

Небольшие карнизы над окнами и дверями называют сандри­ками.

Часть стены, выходящая за кровлю, называется парапетом. Парапет обычно имеет высоту 0,5— 1 м и может ограждать крышу по всему периметру, по двум или трем сторонам.



Треугольную стенку, закрывающую пространство чердака при двускатной крыше, называют фронтоном.

Проемы — отверстия в стенах для окон и дверей. Боковые и верх­ние плоскости проемов называют откосами {притолоками).

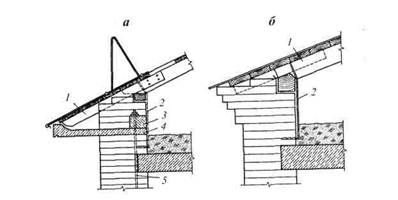

Рис. 3.22. Конструкции карнизов: 1 — кобылка; 2 — скрутка; 3 — анкерная балка; 4 — карнизная плита; 5 — анкер

Простенок — участок стены, расположенный между проемами.

Четверть — прямоугольные выступы, закрывающие щели меж­ду откосами и устанавливаемыми в проем оконными или дверными коробками.

Перемычка — конструкция, перекрывающая проем сверху. Различают несущие перемычки, которые кроме собственного веса и массы вышерасположенной кладки воспринимают нагрузку от перекрытия. Опираются несущие перемычки на простенки не ме­нее чем на 250 мм. Перемычки, воспринимающие нагрузку только от собственной массы и вышерасположенной стены, называют­ся самонесущими, они опираются на простенки не менее 120 мм (рис. 3.23).

Важными конструктивными элементами, обогащающими архи­тектурно-композиционные решения зданий, являются балконы, лоджии, эркеры (рис. 3.24, а, б, в).

Балкон — открытая площадка, выступающая за плоскость наруж­ной стены и огражденная перилами. Несущая конструкция выпол­няется из железобетонных плит, защемленных с одной стороны в стене и прикрепленных сваркой к стальным анкерам, заделанным в стене, а также к плите перекрытия.

Лоджия — открытое с одной стороны помещение (ниша) на фасаде здания.

Эркер — остекленный выступ в наружной стене здания, позво­ляющий увеличить освещенность и инсоляцию помещений.

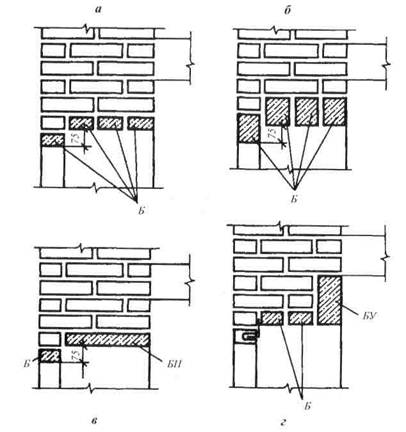

Рис. 3.23. Сборные железобетонные перемычки: а, б —брусковые (тип Б); в —плитные (тип БП);

г—балочные (тип БУ)

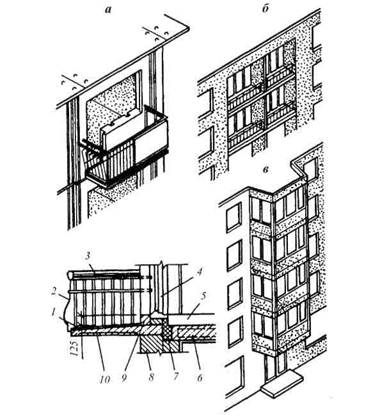

Рис. 3.24. Балконы, лоджии, эркеры:

1 — пол балкона; 2 — ограждение балкона; 3 — поручень; 4 — дверь;

5 — пол; 6 — железобетонная плита перекрытия; 7 — теплоизоляция;

8 — стена; 9 — сборный порог; 10 — железобетонная балконная плита





Нередко в стенах устраивают утолщения: пилястры — вертикаль­ные выступы стен прямоугольного сечения, служащие для усиления простенка и повышения их устойчивости, такие выступы полукруг­лого сечения называются полуколоннами; изменения толщины стен по высоте обычно на уровне междуэтажных перекрытий производят­ся уступами с внутренней стороны и называются обрезами; уступы, образуемые изменением толщины стен по их длине, называются раскреповками.

Для естественной вытяжки воздуха из помещений кухонь, са­нитарных узлов и для отвода продуктов сгорания от газовых плит предназначены вентиляционные каналы.

Деформационные швы

Во избежание появления в стенах зданий трещин от неравно­мерной осадки фундаментов или вследствие деформаций материала стены, вызванных колебаниями температуры, устраивают дефор­мационные швы. Они могут быть осадочными и температурными. Осадочные швы устраивают при различной этажности частей здания или если залегающие в основании грунты имеют разные физи­ко-механические свойства. Такой шов разрезает здание полностью на отсеки, которые могут самостоятельно работать под нагрузкой. Температурные швы перерезают стену от карниза до фундамента, расчленяя ее на отдельные отсеки, которые могут иметь размеры от 20 до 200 м в зависимости от материала стены и района строительства.

В кирпичных стенах примыкание смежных участков в местах деформационных швов выполняют в четверть или в шпунт и за­полняют по ходу кладки просмоленной паклей, обернутой толем (рис. 3.25).

В табл. 3.2 даны технико-экономические показатели наружных стен, выполненных из мелкоштучных материалов.

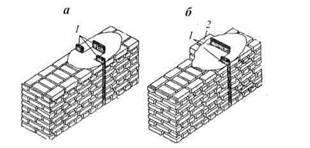

Рис. 3.25. Деформационные швы:

а — при сопряжении стен в шпунт; б — то же в четверть-

1 — пакет просмоленной пакли, обернутый толем и уложенный в шов-

2 — пилястра, закрывающая деформационный шов снаружи

Таблица 3.2 Технико-экономические показатели 1 м площади наружных стен
