Отдельные опоры и прогоны


В качестве опор в здании используют кирпичные столбы, сбор­ные железобетонные колонны, стойки из асбестоцементных труб, прогоны.

Кирпичные столбы (рис. 3.26) квадратного или прямоугольного сечения (минимальное сечение 510 х 380 мм) выкладывают из кир­пичей высокой марки и на растворе марки не ниже 50 с обязательной перевязкой швов в каждом ряду. Для увеличения их несущей способ­ности кладку армируют сеткой из проволоки диаметром 5—6 мм с размерами ячеек 100-150 мм через 2-4 ряда кладки. Нередко для повышения несущей способности таких опор их заключают в сварной каркас из уголков и полос стали с последующим оштукатуриванием по металлической сетке.

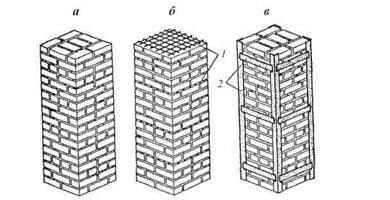

Рис. 3.26. Кирпичные столбы:

а — неармированный; б — армированный сеткой;

в — усиленный стальной обоймой;

1 — проволочная сетка; 2 — обойма из уголков и планок

В каждом этаже на уровне кон­струкций перекрытий (прогонов) на кладку столба под их концы укладывают железобетонные плиты.

При значительных нагрузках вместо каменных столбов приме­няют железобетонные колонны (рис. 3.27, а) которые вместе с про­гонами образуют каркас здания. Опирание прогонов на колонны осуществляется путем приварки стальных закладных деталей, име­ющихся в теле прогона и колонны.

Стойки из асбестоцементных труб (рис. 3.27, б) с внутренней полостью, заполненной бетоном и арматурой, при небольших раз­мерах поперечного сечения способны воспринимать значительные нагрузки.

Прогоны (рис. 3.27, в—д) — это горизонтальные несущие элемен­ты прямоугольного или таврового сечения. Их опирают на железобе­тонные подушки в кирпичных стенах или столбах. Концы прогонов на столбах соединяют стальными накладками, в наружных стенах имеются Г-образные анкеры, которые заделывают в кладку.

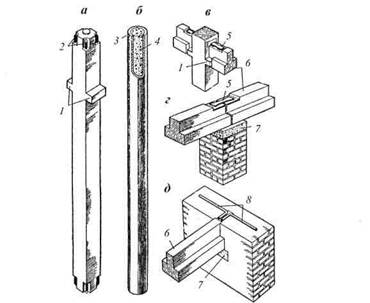

Рис.3.27. Колонны, стойки и прогоны:

а — железобетонная колонна; б — стойка из асбестоцементной трубы;

в — опирание прогона на колонну; г — то же на кирпичный столб;

д — то же на стену; 1 — консоль; 2 — выпуски арматуры;

3 — асбестоцементная труба; 4 — монолитный бетон; 5 — стальная накладка;

6 — ригель таврового сечения; 7 — железобетонная подушка;

8 — анкеры, заделываемые в кладку
