Опалубочные работы при возведении стен

2.3.3.1 Выбор нормокомплекта опалубки стен, диафрагм жесткости, разбивка на захватки, схемы сборки и перемонтировки опалубки, схемы расстановки навесных подмостей и т. п. производят
при разработке проекта или технологических карт на опалубочные работы.

2.3.3.2 Интенсивная технология базируется на применении крупноформатных опалубочных панелей площадью до 20 м², собираемых и перемонтируемых из универсальных щитов. Опалубочные панели собираются из щитов с помощью замков-сухарей, регулируемых замков, балок и клиновых или винтовых подвесок в соответствии с примером на рисунке 9 в следующей последовательности:

— на ровном твердом основании располагают параллельно два деревянных бруса и на них укладывают опалубочные щиты согласно схемам в технологических картах;

— соединяют щиты замками;

— на соединенные щиты панели монтируют выравнивающие балки соответствующей длины и крепят их с по­мощью клиновых или винтовых подвесок;

— маркируют панели в соответствии с опалубочными схемами.

1 — щит опалубки; 2 — выравнивающая балка;

3 — замок; 4 — подвеска клиновая с клином

Рисунок 9 — Схема сборки опалубочной панели

2.3.3.3 Собранные опалубочные панели складируют в пирамиды в соответствии с рисунком 10.

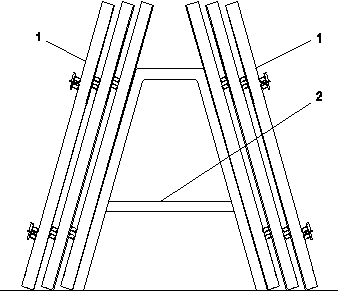

1 — опалубочные панели; 2 — пирамида

Рисунок 10 — Схема складирования опалубочных панелей

2.3.3.4 На приобъектном арматурном участке с использованием ножниц для нарезки арматуры
и сварочного аппарата заготавливают арматурные анкера и арматурные фиксаторы-ограничители опалубки стен.

2.3.3.5 Монтаж опалубки монолитных стен производят в следующем порядке:

— выносят оси и определяют места установки опалубки;

— устанавливают арматурные фиксаторы-ограничители опалубки, привариваемые к арматурным каркасам с шагом от 800 до 1000 мм в соответствии с рисунком 11;

— устанавливают фиксаторы защитного слоя на арматурный каркас;

— производят монтаж опалубки монолитных стен в соответствии с рисунком 12;

— осуществляют окончательную выверку панелей по вертикали стены;

— монтируют навесные подмости.

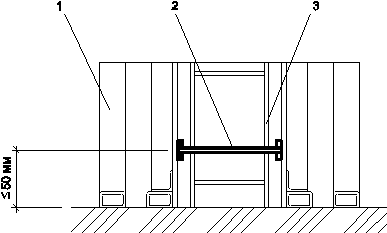

1 — щит опалубки; 2 — арматурный фиксатор-ограничитель; 3 — арматурный каркас

Рисунок 11 — Схема установки арматурного фиксатора-ограничителя опалубки

1 — стена; 2 — регулируемый подкос; 3 — опалубочная панель;

4 — дверной проемообразователь; 5 — винтовой тяж; 6 — инвентарный отсекатель

Рисунок 12 — Последовательность монтажа опалубки монолитных стен:
