Причинно-следственная диаграмма




Причинно-следственную диаграмму (ПСД) используют для выявления и систематизации факторов (причин), влияющих на определенный результат процесса, вызывающих какую-либо проблему при его реализации. Построение ПСД наряду с диаграммой потоков (см. пункт 4.3.9) обычно выполняют на первой стадии анализа процесса. Это качественный анализ, задачей которого является определение причин проблем.

Затем определяют степень влияния этих причин (диаграмма Парето, корреляционный, дисперсионный анализ), характер влияния (контрольный листок, диаграмма разброса, гистограмма, регрессионный анализ, графики и др.), намечают мероприятия по устранению или уменьшению влияния причин несоответствий.

В 1953 году профессор Токийского университета К. Исикава, обсуждая проблему качества на одном заводе, суммировал мнение инженеров в форме диаграммы причин и результатов.

Считается, что тогда этот подход был применен впервые, но еще раньше сотрудники профессора Исикавы пользовались этим методом для упорядочения факторов в своей научно-исследовательской работе. Когда же диаграмму начали применять на практике, она оказалась весьма полезной и скоро стала широко использоваться во многих компаниях Японии и получила название диаграммы Исикавы.

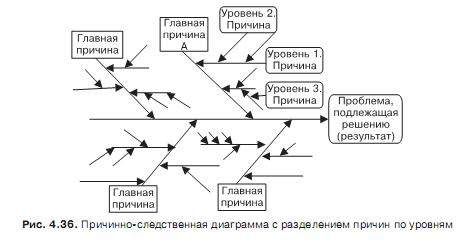

ПСД из-за ее формы иногда называют еще «рыбьей костью» или «рыбьим скелетом». Объектом исследования с помощью ПСД может быть проблема (например, «потребители не удовлетворены») или искомый результат (например, «полное удовлетворение потребителей»). Причем последний вариант бывает предпочтительней, так как часто позволяет найти более короткие пути к цели. ПСД может быть построена индивидуально, но лучше это делать с помощью команды в режиме «мозгового штурма».





<== предыдущая лекция | следующая лекция ==>
 | Рассмотрим методики построения указанных ПСД на примерах [31]
