Рассмотрим методики построения указанных ПСД на примерах [31]

Построение ПСД для проблемы. Детализация элементов ПСД.

1. Создается команда, уточняется формулировка проблемы. На большом листе справа посередине располагают название проблемы и рисуют стремящуюся к ней стрелку (см. рис. 4.36).

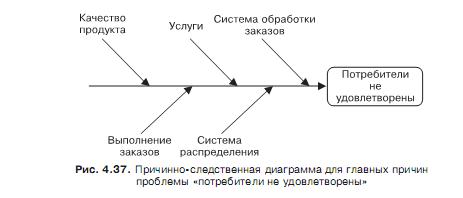

2. Команда генерирует идеи о главных причинах проблемы (в нашем случае «неудовлетворенность потребителей») и наносят их на ПСД (см. рис. 4.37).Здесь можно использовать принципы 5М (для производства), 5Р (для сферы услуг) (см. пункт 4.3.5). Если речь идет о специфической проблеме, специалисты с производственным персоналом должны выявить главные причины появления данной проблемы.

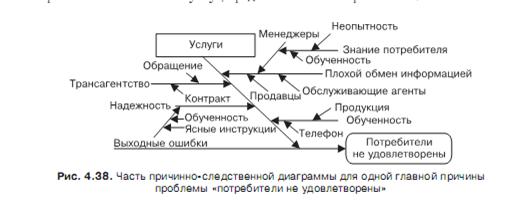

Опыт применения ПСД позволяет сформулировать следующие рекомендации по их совершенствованию.

1. Каждую проблему следует рассматривать в максимально широком аспекте, учитывать как внутренние, так и внешние факторы.

2. Каждое предложение о влияющих факторах или причинах изучаемой проблемы должно сразу наноситься на лист бумаги, где изображается ПСД, в определенное место.

3. После окончания разработки ПСД все члены команды должны ее обдумать..

4. Полезно широкомасштабное обсуждение ПСД в коллективе организации,

5. В команду по разработке ПСД следует включить непосредственных исполнителей работ, которые предполагается совершенствовать. Это могут быть и операторы оборудования, и наладчики, и контролеры, и бухгалтеры, и др.Эти люди знают проблемы изнутри и могут предложить эффективные меры по их решению.

Диаграмма (блок-схема) потока

Диаграмма (блок-схема) потока представляет собой графическое изображение ос­новных операций изучаемого процесса, их взаимосвязей и последовательности выполнения. Это эффективное средство изучения разнообразных процессов — как производственных, так и административных. Оно позволяет всем участникам процесса лучше понять его суть, облегчает работу по его улучшению. Построение диаграммы потока рекомендуется производить на первом этапе работ по анализу и совершенствованию процесса. На основе диаграммы потока легче использовать другие инструменты качества для изучения процесса (см. пункт 4.3.8).

При создании диаграммы потока могут использоваться различные графические символы: геометрические фигуры (прямоугольники, ромбы, окружности, овалы и др.) (рис. 2.21, табл. 2.9); специальные инженерные символы, принятые в данной области техники; рисунки, на которых условно изображены элементы процесса и связи между ними (рис. 4.40 [32]).
