Трехуровневая модель NGN

По своей архитектуре сеть NGN является трехуровневой и состоит из следующих уровней:

¨ транспортного уровня;

¨ уровня управления коммутацией и передачей информации;

¨ уровня услуг и управления услугами.

Задачей транспортного уровня являются коммутация и «прозрачная» передача информации пользователя.

Задачей уровня управления коммутацией и передачей являются обработка информации сигнализации, маршрутизация вызовов и управление потоками.

Уровень управления услугами содержит функции управления логикой услуг и приложений и представляет собой распределенную вычислительную среду, обеспечивающую:

¨ предоставление инфокоммуникационных услуг;

¨ управление услугами;

¨ создание и внедрение новых услуг;

¨ взаимодействие различных услуг.

Трехуровневая модель сети NGN представлена на рис. 1.2.

Особенностью технологии NGN являются открытые интерфейсы между транспортным уровнем и уровнем управления коммутацией. Применительно к классической АТС это все равно, что разделить оборудование станции на функциональные блоки, когда один блок реализует функции по обработке сигнализации, маршрутизации вызовов, сбору статистической информации и т. д., а второй блок (или группа блоков) обеспечивает собственно коммутацию несущих каналов. При этом взаимодействие между блоками реализуется при помощи стандартизованных протоколов.

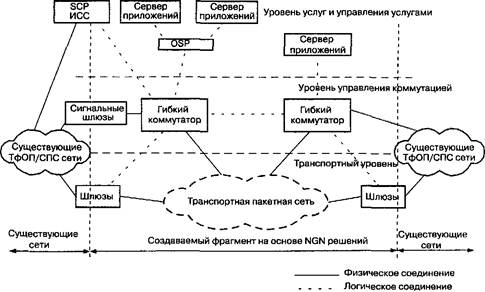

Рис. 1.2. Трехуровневая модель NGN
