Уровень управления коммутацией и обслуживанием вызова





Задачей уровня управления коммутацией и передачей является управление установлением соединения в фрагменте NGN.

Функция установления соединения реализуется на уровне элементов транспортной сети под внешним управлением оборудования гибкого коммутатора. Исключением являются АТС с функциями MGC,

которые сами выполняют коммутацию на уровне элемента транспортной сети.

В случае использования на сети нескольких гибких коммутаторов они взаимодействуют по межузловым протоколам (как правило, семейство SIP-T) и обеспечивают совместное управление установлением соединения.

Гибкий коммутатор должен осуществлять:

¨ обработку всех видов сигнализации, используемых в его домене;

¨ хранение и управление абонентскими данными пользователей, подключаемых к его домену непосредственно или через оборудование шлюзов доступа;

¨ взаимодействие с серверами приложений для предоставления расширенного списка услуг пользователям сети.

При установлении соединения оборудование гибкого коммутатора осуществляет сигнальный обмен с функциональными элементами уровня управления коммутацией. Такими элементами являются все шлюзы, терминальное оборудование мультисервисной сети [интегрированные устройства доступа (IAD), терминалы SIP и Н.323], оборудование других гибких коммутаторов и АТС с функциями контроллера транспортных шлюзов (MGC). Для передачи информации сигнализации сети ТфОП через пакетную сеть используются специальные протоколы. Так, для передачи информации сигнализации ОКС7, поступающей через сигнальные шлюзы от ТфОП к оборудованию гибкого коммутатора, используется протокол MxUA технологии SIGTRAN (в то же время в ряде реализаций гибкого коммутатора предусмотрен непосредственный ввод сигнализации ОКС7).

На основании анализа принятой информации и решения о последующей маршрутизации вызова оборудование гибкого коммутатора, используя соответствующие протоколы, осуществляет сигнальный обмен по установлению соединения с сетевым элементом назначения и управляет с использованием протокола Н.248 (для IP коммутации) или BICC (для ATM коммутации) установлением соединения для передачи пользовательской информации. При этом потоки пользовательской информации не проходят через гибкий коммутатор, а замыкаются на уровне транспортной сети.

Структура уровня управления коммутацией мультисервисной сети представлена на рис. 1.4.

Терминальное оборудование пакетной сети взаимодействует с оборудованием гибкого коммутатора с использованием протоколов SIP и Н.323. Пользовательская информация от терминального оборудования поступает на уровень узлов доступа пакетной сети и далее маршрутизируется под управлением гибкого коммутатора.

Вся информация, связанная со статистикой работы мультисервисной сети, учетом стоимости по направлениям и учетом стоимости для пользователей, накапливается и обрабатывается на уровне гибкого коммутатора для передачи в направлении соответствующих систем (АСР, ТОиЭ).

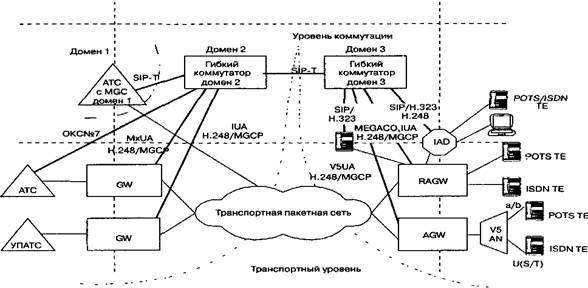

Рис. 1.4. Структура уровня управления коммутацией
