РАЗРАБОТКА ВЫЕМОК


Выбор способа разработки грунта зависит от типа, формы, размеров, объемов и назначения земляного сооружения, а также от типа и рабочих параметров землерой­ных, землеройно-транспортных и других машин и механизмов.

Землеройные машины необходимо выбирать с учетом профиля и поперечного сече­ния разрабатываемых выемок, их конфигурации в плане, глубину, уклоны и расстояния. При выборе одноковшовых экскаваторов важно знать ширину, глубину и высоту забоя. При подборе транспортных средств следует учитывать, что их количество зависит от вместимости ковша и дальности транспортирования грунта.

Места разработки котлованов, траншей должны быть защищены от стока поверхно­стных вод с устройством временных или постоянных водоотводящих средств (огради­тельные обвалования, водоотводные канавы с нагорной стороны, устройство планиров­ки, обеспечивающей водоотвод, и т.д.)

Работы по устройству траншей, канав производят с низовой стороны. При наличии грунтовых вод устраивают приямки для их сбора и откачки.

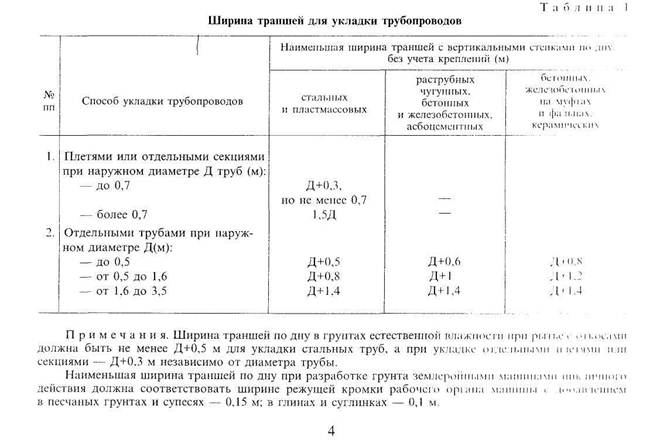

При устройстве траншей под трубопроводы их ширина по дну, без учета крепления, должна приниматься согласно табл. 1.

При необходимости работы людей в траншее с вертикальными стенками наимень­шее расстояние в свету между боковой поверхностью возводимого сооружения и досками крепления или шпунтом должно составлять не менее 0,7 м.

Ширину по дну котлованов и траншей для ленточных и отдельно стоящих фундамен­тов следует определять с учетом ширины конструкции фундамента, гидроизоляции. опалубки и крепления с добавлением 0,2 м. При необходимости спуска людей в котло­ваны наименьшая ширина между боковой поверхностью конструкции и креплением должна составлять не менее 0,6 м.


Рытье котлованов и траншей с вертикальными стенками без креплений можно про­изводить в грунтах естественной влажности, при отсутствии грунтовых вод и располо­женных поблизости подземных сооружений, причем глубина выемки не должна превы­шать:

— в насыпных, песчаных и гравелистых грунтах — 1,0 м;

— в супесях — 1,25 м;

— в суглинках, глинах и сухих лессовидных грунтах — 1,5 м;

— в особо плотных грунтах — 2,0 м.

В процессе производства работ должен быть обеспечен постоянный контроль за состоянием грунта в стенках траншей или откосах котлована.

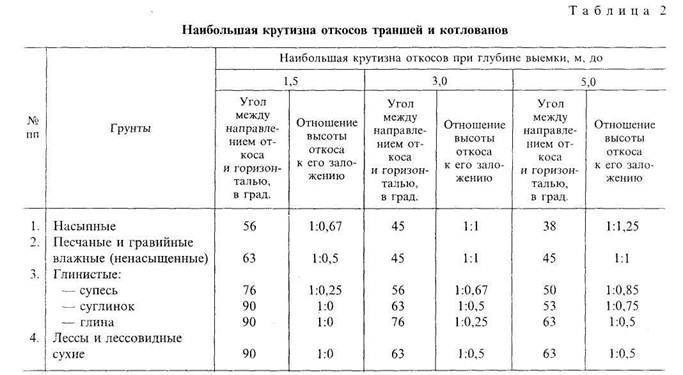

Разработка котлованов и траншей на глубину свыше 1,5 м должна производиться с откосами. Допускаемая наибольшая крутизна откосов, при наличии благоприятных гидрогеологических условий, естественной влажности, однородности сложения грунтов и отсутствия грунтовых вод принимается по таблице 2.

Производство земляных работ по отрывке котлована глубиной более 3 м должно выполняться по специально разработанному проекту. При разработке котлованов и траншей в непосредственной близости от фундаментов сооружений и стационарного оборудования на глубину ниже подошвы существующих фундаментов необходимо устраивать специальное ограждение (шпунтовое крепление, силикатизация, цементация основания существующих фундаментов и др.)



Если строительные или монтажные работы в котловане, траншее нельзя начать немедленно по окончании земляных работ, то грунт вынимается на глубину меньше проектной отметки дна на 10—15 см, оставшаяся часть грунта вынимается перед началом строительных или монтажных работ. Переборы грунта в котлованах и в траншеях ниже проектной отметки заложения фундаментом не допускаются.

При переборах грунта в отдельных местах последние должны быть заполнены однородным грунтом из разработанной выемки, с доведением его плотности до естественного состояния.

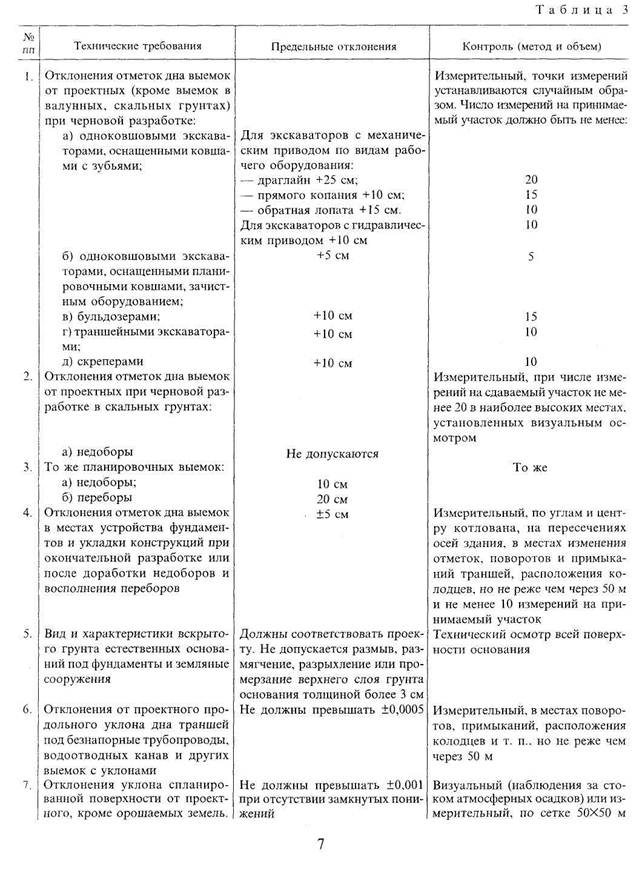

Состав контролируемых показателей, допустимые отклонения, объем и методы контроля при производстве работ по разработке выемок должны соответствовать данным таблицы 3.

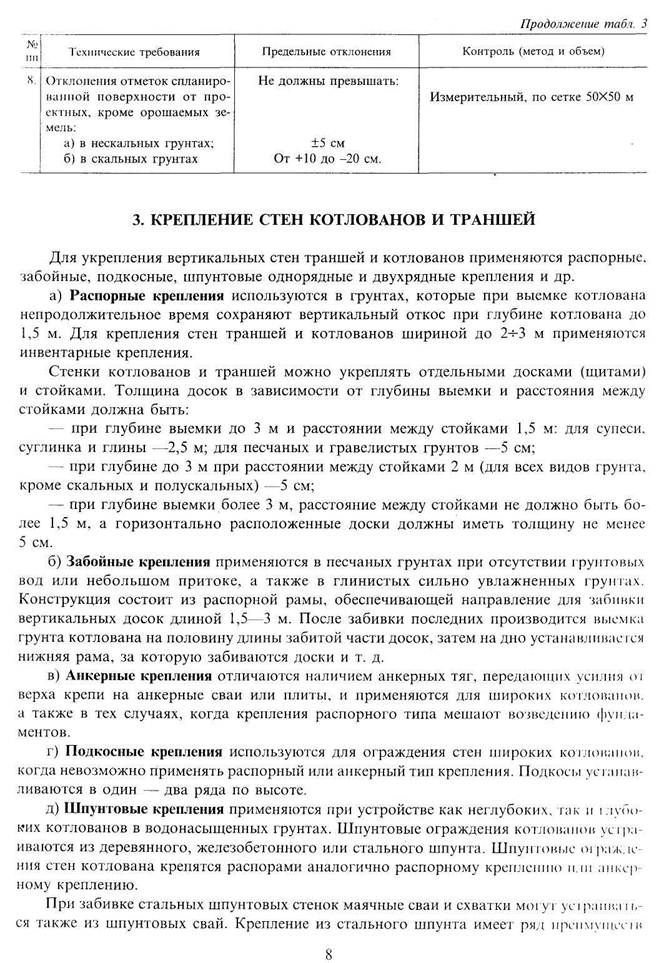

перед другими видами вследствие многократности использования, меньшей водо­проницаемости и возможности забивки на глубину до 20 м и более.

Для небольшой глубины котлована или имеющих криволинейное очертание в пла­не, используют шпунт плоского типа, а для более глубоких — шпунт сложного профиля.

Смешанное крепление применяется в случае, когда горизонт грунтовых вод распо­ложен значительно ниже поверхности грунта. Целесообразно до самого высокого уровня грунтовых вод производить выемку грунта с откосными стойками котлована или под защитой распорных креплений, а для устройства котлована ниже уровня грунтовых вод — забивать шпунтовую стенку, под защитой которой вынимать грунт.

Перед погружением стальной шпунт следует проверить на прямолинейность и чис­тоту полостей замков протаскиванием на стенде через 2-метровый шаблон.

Замки и гребни шпунтин при подъеме их тросом необходимо защищать деревянными прокладками.

В процессе погружения шпунта разность отметок нижних концов соседних забива­емых шпунтин должна быть не более 2 м для плоского шпунта и не более 5 м для других профилей шпунта.

При устройстве замкнутых в плане конструкций или ограждений погружение шпунта следует производить, как правило, после предварительной его сборки и полного замы­кания.

Извлечение шпунта следует производить механическими устройствами, способными развивать выдергивающие усилия, в 1,5 раза превышающие усилия, определенные при пробном извлечении шпунта в данных или аналогичных условиях.
