Эквивалентные преобразование схем соединения сопротивлений звездой и треугольником

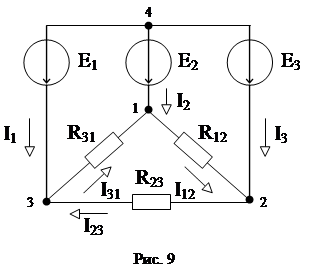

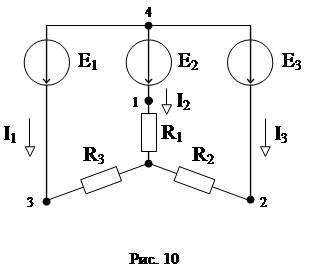

В расчетах электрических цепей часто удобно преобразовывать схему соеди­нений сопротивлений треугольником (рис. 9) в схему соединения звездой (рис. 10).

Можно доказать, что эквивалентные сопротивления при замене треугольника сопротивлений звездой могут быть найдены следующим образом:

	(3.15)
	(3.16)
	(3.17)

При обратном преобразовании – замене звезды сопротивлений треугольни­ком эквивалентные сопротивления могут быть найдены следующим образом:

	(3.18)
	(3.19)
	(3.20)
