Шасси самолета


Назначение, конструкция взлетно-посадочных устройств самолета (40 мин.).

Организационная часть занятия (10 мин.).

Занятие 8. Взлетно-посадочные устройства самолета

Занятие 8. Взлетно-посадочные устройства самолета

Астана 2012 г.

УЧЕБНЫЕ И ВОСПИТАТЕЛЬНЫЕ ЦЕЛИ

Занятие 9. Передняя и основная стойка шасси самолета TL -2000 Sting carbon

Занятие 8. Взлетно-посадочные устройства самолета









1.Ознакомить курсантов с назначением, принципом работы и конструкцией взлетно-посадочных устройств самолета.

2. Ознакомить курсантов с правилами эксплуатации шасси самолета.

3.Привить курсантам способность грамотно действовать при возможных

отказах шасси самолета.



ВРЕМЯ:3 часа (135 минут):

Занятие 1: 2 часа;

Занятие 2: 1 час;



МЕТОД:лекция

МЕСТО:учебная аудитория

РАЗРАБОТАЛ: МОЗГОВОЙ Н.Н.

8.1. Организационная часть занятия (10 мин.).

8.2 Назначение, конструкция взлетно-посадочных устройств самолета. (40 мин.).

8.3. Типы пневматиков колёс (35 мин.).

8.4. Заключительная часть занятия (5 мин.).



1. порядок изучения темы № 4, занятия 8.

Взлетно-посадочные устройства обеспечивают самолету возможность передвижения по земле при рулении, при разбеге для взлета, при пробеге после приземления и смягчают удары при посадке. Взлетно-посадочные устройства также улучшают взлетно-посадочные характеристики самолета:

скорость отрыва при взлете;

посадочную скорость;

длину взлетной и посадочной дистанции.

К взлетно-посадочным устройствам относятся:

шасси;

средства механизации крыла;

тормозные щитки (закрылки);

устройства реверса тяги и т.д..

Шасси предназначено для стоянки и передвижения самолета по земле. Оно оснащено амортизаторами, поглощающими энергию ударов при посадке и при передвижении по земле, и тормозами, обеспечивающими торможение самолета при пробеге и рулении.

Для устойчивого положения самолета на земле необходимы минимум три опоры. В зависимости от расположения опор шасси относительно центра тяжести самолета различают следующие основные схемы (рис.8.1.):



а) с передней опорой;

б) с хвостовой опорой;

в) велосипедного типа.

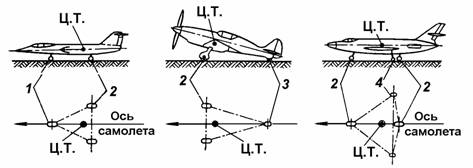

Рис. 8.1. Основные типы шасси:1 – передняя опора; 2 – главные опоры; 3 – задняя опора; 4 – подкрыльные опоры.



Схема шасси и ее параметры определяют характеристики устойчивости и управляемости самолета при его движении по грунту, влияют на нагружение опор. Трехопорная схема шасси с передней опорой характеризуется наличием двух основных опор, расположенных несколько позади центра тяжести, и одной передней, вынесенной на значительное расстояние вперед от центра тяжести самолета. Такая схема пришла на смену схеме шасси с хвостовой опорой. Носовая стойка предохраняет самолет от капотирования, что позволяет более энергично затормаживать колеса; предотвращается «козление» самолета, т.к. центр тяжести располагается впереди основных колес, и при ударе основными стойками о ВПП при посадке угол атаки и коэффициент подъемной силы крыла(СY) уменьшаются. Кроме этого горизонтальное положение оси фюзеляжа обеспечивает хороший обзор экипажу, создает удобства для пассажиров, обеспечивает самолету хорошую устойчивость при пробеге и разбеге. Вместе с тем, схема шасси с передней опорой имеет и недостатки: сложность передвижения по мягкому и вязкому грунту, т.к. «зарываются» колеса передней опоры; большая опасность при посадке с поврежденной передней опорой.

Основные геометрические параметры трехопорного шасси с передней опорой (рис. 8.2.) – это продольная база, колея, высота шасси, вынос основных опор относительно центра тяжести, а также углы: посадочный (угол между поверхностью земли и касательной к задней части фюзеляжа, исходящей из точки соприкосновения колес основных опор и грунта), угол выноса основных опор. Большинство перечисленных параметров связаны между собой. С целью уменьшения веса стоек желательно иметь небольшую высоту шасси. Однако чтобы обеспечить посадочный угол атаки, высоту стоек приходится увеличивать. Посадочный угол выбирается из условия, чтобы при посадке самолет не касался грунта хвостовой частью фюзеляжа. Угол выноса шасси должен быть больше посадочного угла, для того чтобы при посадке предотвратить опрокидывание самолета на хвост. Вынос основных опор шасси относительно центра тяжести обычно составляет 10-12 % от базы шасси, что влияет на распределение нагрузки между опорами.

Рис. 8.2. Параметры трехопорного шасси с передней опорой


Колея шасси влияет на характеристики поперечной устойчивости, а также на управляемость самолета при движении по грунту.

Велосипедная схема шасси характеризуется наличием двух основных опор, расположенных под фюзеляжем, и двух подкрыльных стоек, основное назначение которых – предохранить самолет от опрокидывания на крыло. Велосипедная схема шасси – вынужденная схема. Переход к ней обусловлен трудностями размещения опор на крыле, особенно на больших самолетах с высокорасположенным крылом, у которых длина стоек при расположении под крылом может достигать 3-4 м и более.



Основными конструктивными элементами шасси являются:

стойка;

колесо;

гаситель колебаний;

подъемник и замки (для убирающихся шасси).
