Стойка шасси


Стойка– основной силовой элемент шасси, связывающий колесо с силовой схемой агрегата самолета. В большинстве случаев внутри стойки размещается амортизатор, и тогда стойка называется амортизационной.

В зависимости от назначения, характера нагружения и выполняемой работы различают следующие основные элементы стойки шасси: силовые элементы, элементы кинематики и управления, амортизирующие устройства.
Амортизирующие устройства (амортизационные стойки, пневматики колес, гасители колебаний и т.д.) поглощают и рассеивают энергию ударов самолета о землю, уменьшают действующие нагрузки и препятствуют возникновению колебаний при посадке и движении по земле.


Рис. 8.3. Типы стоек: а – телескопическая; б – рычажная; в – полурычажная.



Телескопические стойки (рис. 8.3.а) устанавливают на самолетах, эксплуатируемых на бетонных и хорошо укатанных грунтовых ВПП, т.к. такая стойка плохо воспринимает продольные и боковые силы. Телескопическая стойка при посадке самолета воспринимает вертикальную составляющую действующей силы, горизонтальную составляющую такая стойка не амортизирует. Для частичной амортизации горизонтальной составляющей телескопические стойки обычно устанавливаются с небольшим наклоном и выносом колеса вперед (на самолете ТЛ-2000 установлена телескопическая стойка с пружиной). Телескопические стойки конструктивно проще, легче и надежнее рычажных, но подвергаются большим изгибающим нагрузкам, ухудшающим перемещение штока амортизатора и снижающим эффективность его уплотнений.

8.2.3. Самовозбуждающиеся колебания колёс передней опоры шасси (шимми)

На стойках шасси со свободно ориентирующимися колесами, самовозбуждающиеся колебанияпередней опоры шасси или шимми могут возникать на определённой скорости движения самолёта во время разбега или пробега. Эти колебания вызывают интенсивную вибрацию носовой части фюзеляжа и приборной доски. Вибрация затрудняет наблюдение за приборами, может вывести из строя бортовое оборудование, привести к срыву пневматика, поломки стойки и разрушению конструкции носовой части фюзеляжа.

Природа явления шимми была исследована в 1945 году академиком М. В. Келдышем.

Рассмотрим физическую картину возникновения шимми. Колесо передней опоры шасси в процессе разбега или пробега может совершать два взаимосвязанных движения (Рис. 8.4.). Во – первых, как самоориентирующееся, оно может разворачиваться на некоторый угол относительно оси стойки.

Во – вторых, оно может смещаться относительно линии движения самолёта на некоторую величину λ.Боковое смещение λобусловлено в основном деформацией пневматика и частично деформацией стоки, а также возможно за счёт люфтов в стойке. Деформация пневматика и стойки вызывается силой сцепления (трения) между колесом и поверхностью аэродрома.



Колесо начинает двигаться по криволинейной траектории, похожей на синусоиду, и одновременно его плоскость периодически отклоняется от вертикали в стороны. С увеличением скорости колебания могут прогрессировать и вызвать срыв пневматика и разрушение стойки.

Критическая скорость шимми уменьшается при увеличении сил трения между пневматиком и грунтом. Поэтому с увеличением нагрузки на переднюю опору шимми будет возникать при меньшей скорости движения самолета. Явление шимми более вероятно на сухой бетонной полосе, имеющей коэффициент трения больший, чем на полосе с травяным покровом или влажной бетонной полосе.

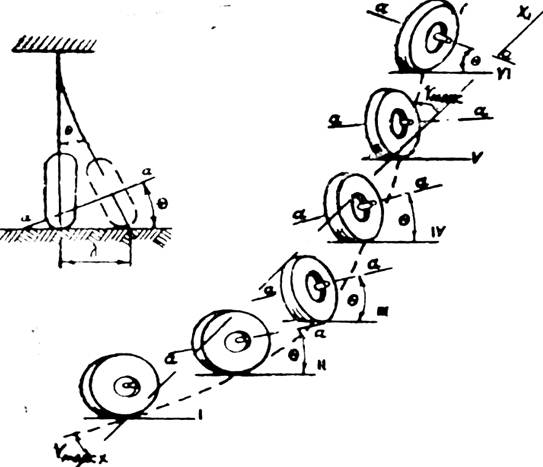

Рис. 8.4. Схема возникновения самоколебаний передней стойки шасси
