Перечень деталей передней опоры

Конструкция передней опоры шасси (20 мин.).

Организационная часть занятия (5 мин.).

Занятие 9. Основная опора шасси самолета TL -2000 Sting carbon

Заключительная часть занятия (5 мин.).



1. подвести итоги;

2. задание на самоподготовку: изучить материал данного занятия;

3. ответить на вопросы.

9.1. Организационная часть занятия (5 мин.).

9.2. Конструкция передней опоры шасси (20 мин.).

9.3. Конструкция основной опоры (15 мин.).

9.4. Заключительная часть занятия (5 мин.).



Порядок изучения занятия №9.





На самолёте TL – 2000 Sting carbon используется трехопорная схема шасси с носовой опорой. Эта схема характеризуется наличием двух основных опор, расположенных несколько позади центра тяжести и одной передней вынесенной на значительное расстояние вперёд от центра тяжести самолёта. Передняя стойка шасси самолета ТЛ-2000 - телескопическая стойка с пружиной, устанавливается с небольшим наклоном и выносом колеса вперед для частичной амортизации горизонтальной составляющей действующей силы при посадке.

1. Кронштейн управления поворотом опоры; 14,15,16. Подшипник;

2. Распорная втулка; 17,18. Болт;

3. Кольцо Silone; 19,20,21. Гайка;

4. Металлическое кольцо; 23,24. Шайба;

5. Вилка колеса; 25. Пружина;

6. Стойка шасси; 26. Обтекатель колеса;

7. Нижний шарнирный узел; 27. Колесо;

8. Верхний шарнирный узел;

10. Распорная втулка;

11. Ось;

12. Втулка;

13. Распорная втулка;

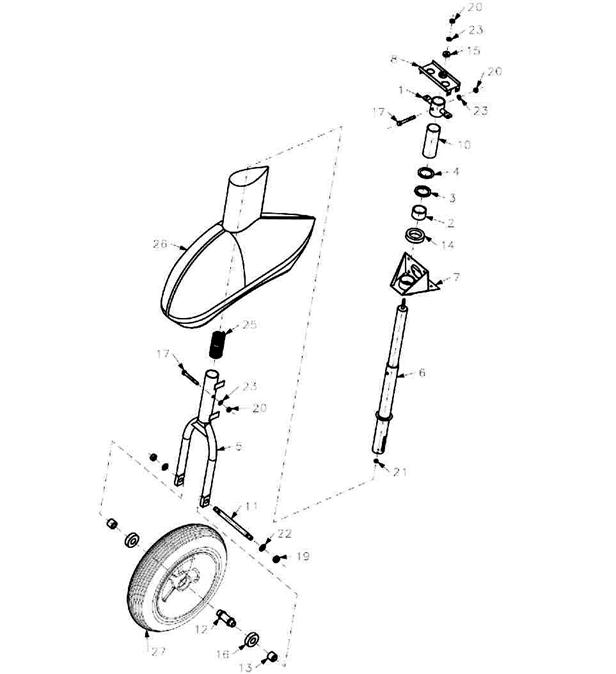

Рис. 9.1. Передняя опора шасси
