Лекция 4

4.1. Принцип действия токовых защит

4.2. Максимальня токовая защита ЛЭП

4.2.1. Принцип действия и селективности защит

4.2.2. Разновидности максимальной токовой защиты

4.3. Схемы МТЗ на постоянном оперативном токе

4.3.1. Структурная схема трехфазной МТЗ

4.3.2. Схемы двухфазной защиты на постоянном оперативном токе

4.3.3. Однорелейная схема

4.3.4 Обозначение реле и их частей на схемах.

Одним из признаков возникновения КЗ является увеличение тока в ЛЭП. Этот признак используется для выполнения РЗ, называемых токовыми. Токовые РЗ приходят в действие при увеличении тока в фазах ЛЭП сверх определенного значения. В качестве реле, реагирующих на возрастание тока, служат максимальные токовые реле.

Токовые РЗ подразделяются на максимальные токовые РЗ и токовые отсечки. Главное различие между этими РЗ заключается в способе обеспечения селективности.

Селективность действия максимальных токовых РЗ достигается с помощью выдержки времени. Селективность токовых отсечек обеспечивается соответствующим выбором тока срабатывания.

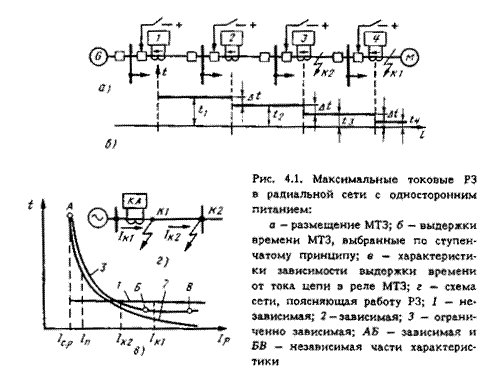

Максимальные токовые защиты (МТЗ) являются основным видом РЗ для сетей с односторонним питанием. Они устанавливаются в начале каждой ЛЭП со стороны источника питания (рис.4.1, а). Каждая ЛЭП имеет самостоятельную РЗ, отключающую ЛЭП в случае повреждения на ней самой или на шинах питающейся от нее ПС, и резервирующую РЗ соседней ЛЭП.

При КЗ в какой-либо точке сети, например в точке К1 (рис.4.1, а), ток КЗ проходит по всем участкам сети, расположенным между источником питания и местом повреждения, в результате чего приходят в действие все РЗ (1, 2, 3, 4). Однако по условию селективности сработать на отключение должна только РЗ 4, установленная на поврежденной ЛЭП. Для обеспечения указанной селективности МТЗ выполняются с выдержками времени, нарастающими от потребителей к источнику питания, как это показано на рис.4.1, б. При соблюдении этого принципа в случае КЗ в точке К1 раньше других сработает МТЗ 4 и отключит поврежденную ЛЭП. Защиты 1, 2 и 3, имеющие большие выдержки времени, вернутся в начальное положение, не успев подействовать на отключение. Соответственно при КЗ в точке К2 быстрее всех сработает МТЗ 3, а МТЗ 1 и 2, имеющие большее время, не успеют подействовать.
