Многоядерные процессоры

Intel Smithfield: «классика жанра»

При создании многоядерных процессоров для настольных ПК микропроцессорный гигант предпочел пойти на первых порах по пути «наименьшего сопротивления», продолжив традиции создания привычных для себя SMP-систем с общей шиной. Выглядит подобная MP-система чрезвычайно просто: один чипсет, к которому подключается вся оперативная память, и одна процессорная шина, к которой подключены все процессоры:

В случае новеньких двухъядерных процессоров Smithfield два обычных ядра, аналогичных Prescott, просто расположены рядом на одном кристалле кремния и электрически подключены к одной (общей) системной шине. Никакой общей схемотехники у этих ядер нет.

Двухъядерный процессор Intel с точки зрения любой внешней логики выглядит в точности как два обыкновенных процессора (типа Intel Xeon).

Сегодняшнее ядро Smithfield является «монолитным» (два ядра образуют единый кристалл процессора), однако следующее поколение настольных процессоров Intel (Presler, изготавливаемый по 65-нм технологии) будет еще тривиальнее – два одинаковых кристалла одноядерных процессоров (Cedar Mill) просто будут упакованы в одном корпусе (см. рис.).

Presler Cedar Mill

Точно так же выглядит серверный процессор Intel данной микроархитектуры, известный под именем Dempsey. Но если у Smithfield на каждое из ядер приходится по 1 Мбайт кэш-памяти второго уровня, то у Presler и Dempsey это будет уже по 2 Мбайт на ядро.

Собственно, мультиядерность в текущем понимании Intel – это один из трех возможных вариантов:

1. Независимые процессорные ядра, каждое со своей кэш-памятью, расположены на одном кристалле и просто используют общую системную шину. Это - 90-нанометровый Pentium D на ядре Smithfield.

2. Ядра могут быть тесно переплетены между собой на одном кристалле и использовать некоторые общие ресурсы кристалла (скажем, шину и кэш-память). Таким является ближайший Itanium на ядре Montecito. А также мобильный Yonah, выход которого обещает наделать очень много шума.

3. Несколько одинаковых ядер расположены на разных кристаллах, но объединены вместе с одном корпусе процессора (многочиповый процессор). Это 65-нанометровое поколение процессоров семейств Pentium и Xeon на ядрах Presler и Dempsey.

Организация «системы в целом» у Intel столь же традиционна, сколь и устройство двухъядерного процессора. В ней есть несколько «равноправных» центральных процессоров (как правило, разделяющих общую шину); есть оперативная память и есть разной степени быстродействия периферия. Весь этот комплект объединяется в единое целое специальным коммуникационным процессором – «северным мостом» (Northbridge) чипсета. Через него проходят буквально все потоки данных, которые только зарождаются в компьютере. Образно говоря, если «процессоры» - это «головы» компьютера, то северный мост – это его сердце. Подобный «централизованный» подход, во-первых, отличается относительной простотой, а во-вторых, удобен тем, что в нём каждый компонент компьютера получается узкоспециализированным, и поддающимся модернизации независимо от других компонентов. То есть с одним и тем же Northbridge можно использовать, например, совершенно различные по своей производительности и наоборот – меняя Northbridge, можно, например, использовать с одним и тем же процессором совершенно разные типы оперативной памяти.

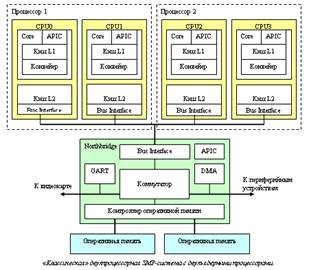

Рис. «Классическая» двухпроцессорная SMP-система Intel с двухъядерными процессорами

Архитектура AMD K8 не просто отличается от «интеловской»: она концептуально иная, поскольку в ней нет какого-то выделенного центра. Каждый из процессоров архитектуры AMD64 является независимой и «самодостаточной» единицей, объединяющей в себе почти всю функциональность северного моста традиционных наборов системной логики. Это началось с одноядерных процессоров, а с появлением двухъядерников «обросло» новыми отличиями. Взглянем на блок-схему двухпроцессорной системы на двухъядерных AMD Opteron.

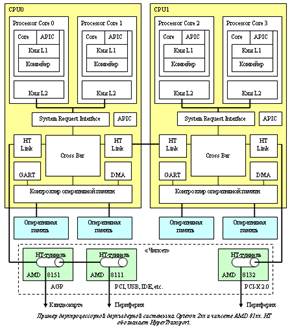

Пример двухпроцессорной двухъядерной системы на Opteron 2xx и чипсете AMD 81xx. HT обозначает HyperTransport

APIC (Advanced Programmable Interrupt Controller) – это небольшая схема, занимающаяся сбором и обработкой возникающих в компьютере прерываний.

DMA (Direct Memory Access) – это своеобразный «альтернативный процессор», который занимается в чипсете обработкой «фоновых» задач, связанных с периферией.

GART (Graphical Address Relocation Table) появился в компьютерах одновременно с шиной AGP: это небольшая схема, которая обеспечивает графическому ускорителю доступ к системной памяти процессора. Её задачи – реализация механизма виртуальной памяти для GPU, то есть отображение «линейного» адресного пространства, с которым работает ускоритель, на «реальное», произвольным образом «перетасованное» с «обычными данными». Позволяет современным 3D-ускорителям использовать не только «набортную» видеопамять, но и «основную» системную память компьютера.

Заключение

Мы рассмотрели основные, базовые понятия микропроцессорной техники: определение, классификация, характеристики и основные тиры микропроцессоров.

Будущее микропроцессорной техники связано сегодня с двумя новыми направлениями - нанотехнологиями и квантовыми вычислительными системами. Эти пока еще главным образом теоретические исследования касаются использования в качестве компонентов логических схем молекул и даже субатомных частиц: основой для вычислений должны служить не электрические цепи, как сейчас, а положение отдельных атомов или направление вращения электронов. Если "микроскопические" компьютеры будут созданы, то они обойдут современные машины по многим параметрам.
