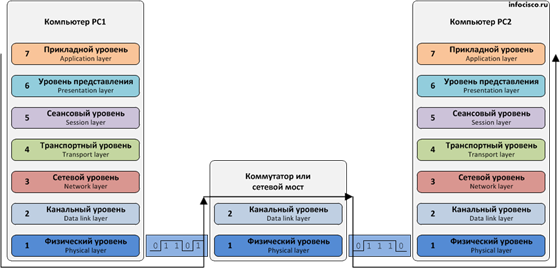

Сетевой мост и коммутатор тоже работают на одном уровне (канальном) и изображаются они соответственно одинаково.

Оба устройства уже второго уровня, поэтому помимо распознавания сигнала (подобно концентраторам на первом уровне) они декапсулируют его (сигнал) в фреймы. На втором уровне сравнивается контрольная сумма трейлера (прицепа) фрейма. Затем из заголовка фрейма узнаётся MAC-адрес получателя, и проверяется его наличие в коммутируемой таблице. Если адрес присутствует, то фрейм обратно инкапсулируется в биты и отправляется (уже в виде сигнала) на соответствующий порт. Если адрес не найден, происходит процесс поиска этого адреса в подключенных сетях.
