Маршрутизатор

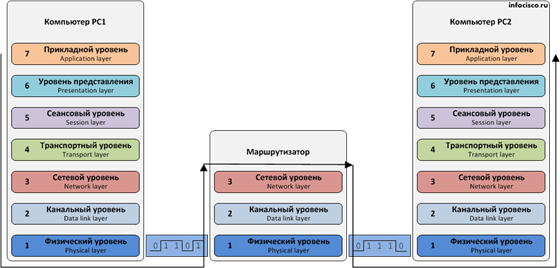

Как Вы видите, маршрутизатор (или роутер) – это устройство третьего уровня. Вот как примерно роутер функционирует: На порт поступает сигнал, и роутер распознаёт его. Распознанный сигнал (биты) формируют фреймы (кадры). Сверяется контрольная сумма в трейлере и MAC-адрес получателя. Если все проверки прошли успешно, фреймы формируют пакет. На третьем уровне маршрутизатор исследует заголовок пакета. В нем присутствует IP адрес пункта назначения (получателя). На основе IP-адреса и собственной таблицы маршрутизации роутер выбирает наилучший путь следования пакеты к получателю. Выбрав путь, роутер инкапсулирует пакет в фреймы, а затем в биты и отправляет их в виде сигналов на соответствующий порт (выбранный в таблице маршрутизации).

Заключение

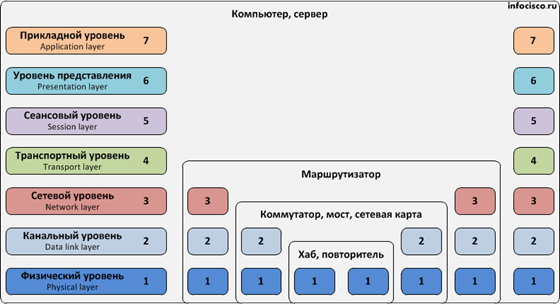

В заключении Я объединил все устройства в одной картинке.

Теперь у Вас достаточно знаний, чтобы определить какие устройства и как работают. Если у Вас остались вопросы, задавайте их мне и в ближайшее время Вам или Я или другие пользователи непременно помогут.
