Магнитное поле и его характеристики


Магнитное поле - форма существования материи, окружающей движущиеся электрические заряды (проводники с током, постоянные магниты).

Магнитное поле имеет векторную силовую характеристику. Ее обозначают и называют магнитной индукцией.

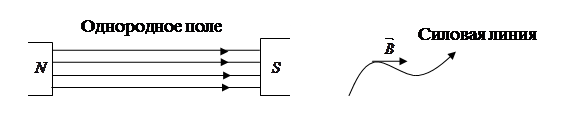

Магнитное поле изображается графически с помощью магнитных силовых линий или линий магнитной индукции. Магнитными силовыми линиями называются линии, в каждой точке к которым вектор направлен по касательной.

Линии магнитной индукции всегда замкнуты, что говорит об отсутствии в природе магнитных зарядов и вихревом характере магнитного поля.

Условно они выходят из северного полюса магнита и входят в южный. Густота линий выбирается так, чтобы число линий через единицу площади, перпендикулярную магнитному полю, было пропорционально величине магнитной индукции.



Магнитное соленоида с током



Направление линий определяется правилом правого винта. Соленоид - катушка с током, витки которой расположены вплотную друг к другу, а диаметр витка много меньше длины катушки.

Магнитное поле внутри соленоида является однородным. Магнитное поле называется однородным, если вектор в любой точке постоянен.

Магнитное поле соленоида аналогично магнитному полю полосового магнита.


Соленоид с током представляет собой электромагнит.

Для магнитного поля справедлив принцип суперпозиции: индукция магнитного поля, создаваемого несколькими токами или движущимися зарядами, равна векторной сумме индукций магнитных полей, создаваемых каждым током или зарядом:

Вектор вводится одним из 3-х способов:

а) из закона Ампера;

б) по действию магнитного поля на рамку с током;

в) из выражения для силы Лоренца.

Сила с которой магнитное поле действует на элемент проводника с током I, находящегося в магнитном поле, прямо пропорциональна силе

тока I и векторному произведению элемента длины на магнитную индукцию :- закон Ампера

Направление вектора может быть найдено согласно правилу левой руки: если ладонь левой руки расположить так, чтобы магнитные силовые линии входили в нее, а 4 вытянутых пальца направить по току, то отогнутый большой палец покажет направление силы.

Сила, действующая на провод конечной длины

При I = const, B=const, F = B×I×l×sina

Если a =900, F = B×I×l

Индукция магнитного поля - векторная физическая величина, численно равная силе, действующей в однородном магнитном поле на проводник единичной длины с единичной силой тока, расположенный перпендикулярно магнитным силовым линиям.

Магнитное поле макротоков описывается вектором магнитной напряженности .



Для однородной изотропной среды

,

m0= 4p×10-7Гн/м - магнитная постоянная, m0= 4p×10-7Н/А2,

m - магнитная проницаемость среды, показывающая, во сколько раз магнитное полеизменяется в данной среде.

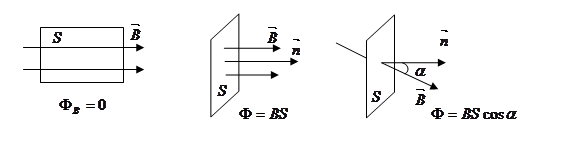

Потоком вектора (магнитным потоком) через площадку dS называется скалярная величина, равная

где - проекция на направление нормали к площадке;

a - угол между векторами и .

- направленный элемент поверхности,




Магнитный поток через поверхность S численно равен количеству магнитных силовых линий, пересекающих данную поверхность.

Поскольку линии магнитной индукции всегда замкнуты, для замкнутой поверхности число линий, входящих в поверхность (Ф<0) равно числу линий, выходящих из нее (Ф >0), следовательно, полный поток магнитной индукции через замкнутую поверхность равен нулю.

- теорема Гаусса: поток вектора магнитной индукции через любую замкнутую поверхность равен нулю.

Эта теорема является математическим выражением того, что в природе отсутствуют магнитные заряды, на которых начинались бы или заканчивались линии магнитной индукции.
