Обследование по ходовому тросу


Обследование полосами.

Обследование полосами применяется при обследовании больших площадей дна акватории или судового хода.

Полосы размечают путем прокладывания, по дну водоема тросов хорошо видимых на расстоянии двойной видимости под водой. Концы тросов крепят к балластинам. Положение балластин на дне обозначается буями (Рис. 65).

Водолаз, двигаясь посредине полосы, осматривает дно между направляющими тросами.

По окончании осмотра полосы один направляющий трос за буйрепы перекладывают через соседний трос на такое же расстояние, ограничивая очередную полосу обследования. Ее водолаз осматривает, двигаясь в обратном направлении. Для сокращения времени работы, водолаза можно буксировать вдоль полосы с поверхности воды лодкой или катером. Направление буксировки выдерживают по сигналам водолаза. Для буксировки можно заложить якорь с тросом и водолаз, пользуясь этим тросом, перемещается по полосе.



При тщательном обследовании удлиненных участков дна (трассы траншей для подводных переходов трубопроводов и кабелей) рекомендуется способ обследования по ходовому тросу.

Перед обследованием на берегу устанавливают створные знаки, обозначающие границы обследуемой полосы. Ширину полосы принимают более ширины траншеи не менее чем на 10 метров. По границам обследуемой полосы укладывают направляющие тросы. Между направляющими тросами размещают ходовой трос, имеющий на концах балластины с буйками на буйрепах.

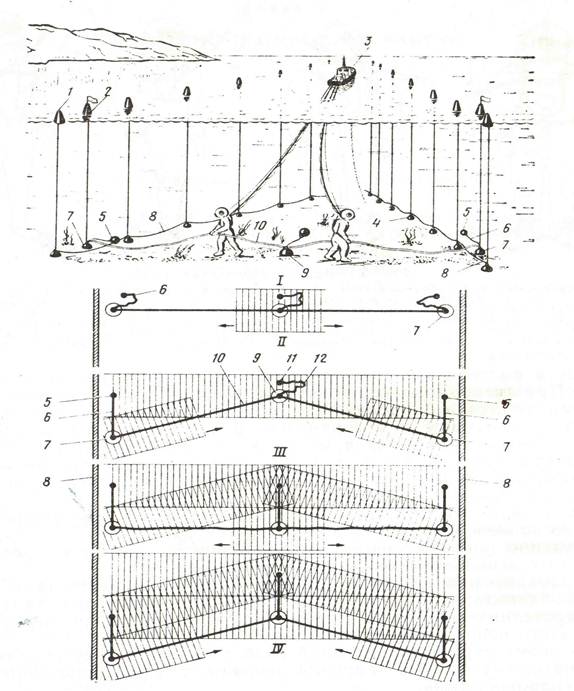

Рис. 65. Схема обследования дна водоема полосами

I, II, III, IY – последовательные положения ходового конца 10 и его перекладка (стрелками показаны направления движения двух водолазов); 1 – буек направляющего конца; 2 - буйки ходового конца; 3 – водолазный бот; 4 – балластина направляющего конца; 5 – грузы дистанционных концов крайних балластин; 6 – дистанционный конец; 7- крайние балластины ходового конца; 8 – направляющие концы; 9 – средняя балластина ходового конца; 10 – ходовой конец; 11 – груз; 12 – дистанционный конец.

Водолаз, перемещаясь от одного конца ходового троса к другому, осматривает дно и, дойдя до противоположного конца ходового троса, переносит его вместе с балластной на расстояние двойной видимости. Второй конец ходового троса переносят на такое же расстояние рабочие, находящиеся на лодке. После этого водолаз продолжает осматривать дно, двигаясь по ходовому тросу в обратном направлении (Рис. 66).



Рис. 66. Схема обследования дна водоема по ходовому тросу.





1. Водолазный бот, 2. Границы траншеи, 3. Обследуемая полоса, 4. Ось обследуемой полосы, 5. Ходовой трос, 6. Буйки, 7. Направляющие тросы.

При любом способе обследования дна рядом с обнаруженным предметом или препятствием водолаз устанавливает буек или веху и сообщает по телефону его краткую характеристику, положение на грунте, степень заиления грунтом и другие сведения, которые заносятся в, журнал водолазного обследования.

Обследование гидротехнических сооружений
