Обследование в процессе эксплуатации


Обследование в процессе строительства

Строительство речных гидротехнических сооружений может вестись либо в воду, либо насухо. Причальные портовые набережные и судоподъемные сооружения (эллинги, слипы, доки) возводят методом строительства в воду с привлечением водолазного труда.

В процессе строительства необходимость водолазного обследования возникает:

1. При затруднениях заглубления в дно водоема строительных конструкций и их элементов (например: опускных колодцев, свай оболочек и др.). Водолаз определяет характер мешающих этому препятствий.

2. Обследуя сооружения из правильной кладки, водолаз выявляет точность установки первых рядов, проверяет положение каждого блока в плане, зазоры между ними и горизонтальность кладки.

3. Сквозные свайные сооружения и шпунтовые стенки осматривают с целью выявления отклонения их от вертикали, нарушения целостности свай, разрывы между шпунтинами, состояние пазов шпунтин.



Перед обследованием гидротехнических сооружений специалист – гидротехник должен ознакомить всех водолазов, участвующих в обследовании, с конструкцией, особенностями и характером возможных повреждений:

- раскрытие шва между бетонными элементами,

- разрушение бетона,

- уклон сооружения,

-вывал камня облицовки,

- разрыв и заворот обшивки и т.д.

Кроме того, водолазы должны быть ознакомлены с техническими условиями эксплуатации данного сооружения в части допустимых отклонений (расхождение швов, наличие трещин, отколы), которые в процессе обследования не должны приниматься во внимание.

Для фиксации размеров и мест повреждений используют простейшие измерительные приспособления: отвесы, концы с буйками, мерные линейки, щупы с делениями, а так же и более сложные, такие как подводное телевидение, фотографирование и др.

Для обследования сооружений их предварительно разбивают на отдельные участки в горизонтальном и вертикальном направлениях. Удобнее всего длину каждого участка принимать равной длине одной температурной секции, либо участки ограничивать отвесами, либо лот линиями.



Осмотр сооружения водолаз проводит по ходовому концу либо из беседки. Обнаружив поврежденный участок, водолаз должен определить характер повреждения, его величину. Схема организации работ приведена на Рис. 67

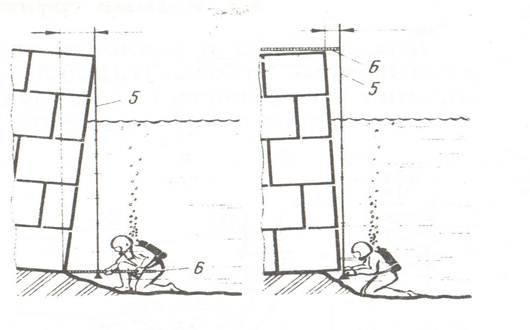

Рис. 67. Замер наклона стенки в сторону воды или в сторону берега

5 – отвес; 6 - линейка

Размеры каверн (раковин), выбоин и сдвигов подводных элементов измеряют водолазной линейкой, а расстояние от вертикали – при помощи лота, отвеса, футштока. Водолазный осмотр проводят не реже одного раза в квартал (в навигационный период).

Наиболее важными, с точки зрения состояния сооружения, являются наклоны сооружения. Отклонения от вертикали измеряют с помощью отвеса и линейки.
