Функции MSC




Введение



Система коммутации подвижной радиосвязи приведена на рис. 5.1



Рис 5.1 Система коммутации



Таблица 5.1 – Описание основных узлов системы коммутации

Основные узлы MSC/ VLR Mobile services Station Center/ Visitor Location Register Центр коммутации подвижной связи/ Визитный регистр
GMSC Gateway MSC Шлюзовой MSC
HLR Home Location Register Опорный регистр местоположения
ILR Interworking Location Register Межсетевой регистр местоположения
AUC Authentication Center Центр аутентификации
EIR Equipment Identity Register Регистр идентификации оборудования
DTI Data Transmission Interface Интерфейс передачи данных
Дополни-тельные MC Message Center Центр сообщений





5.2. Центр коммутации подвижной связи/визитный регистр (MSC/VLR)





MSC – это основной узел в системе GSM. Этот узел управляет всеми функциями по обслуживанию входящих и исходящих вызовов между MS. Основными функциями данного узла являются:

· Коммутация и маршрутизация вызовов. MSC управляет всеми функциями установления соединений: приемом вызова на обслуживание, поиском маршрута для установления соединения с абонентом, мониторингом установленного соединения и освобождением соединений после отбоя абонента(ов). При этом MSC взаимодействует с другими сетевыми узлами для успешного обслуживания вызовов, например, для маршрутизации вызовов от MS к другим сетям, таким как PSTN.

· Учёт стоимости. Функции MSC включают в себя учёт стоимости разговоров абонентов сети. В течение всего времени соединения MSC записывает данные о разговоре, необходимые для выставления счета абоненту, и сохраняет её после разъединения соединения для того, чтобы потом передать в биллинговый центр.

· Назначение дополнительных услуг. MSC отвечает на назначение абонентам и реализацию дополнительных услуг. Управление передачей коротких сообщений (SMS) также осуществляется из MSC.

· Обмен информацией с HLR. Основным событием, связанным с установлением связи между MSC и HLR является момент установления соединения с MS. В этот момент HLR запрашивает определенную информацию о маршрутизации из MSC[5]. Связь с VLR. Данная связь устанавливается в момент установки соединения или его разрыва. В этот момент запрашивается информация о подписке абонента.

· Связь с другими MSC. Данная связь осуществляется в течение установления соединения или выполнения хэндоверов между сотами, принадлежащими разным MSC.

· Управление подключенными BSC. Так как подсистема BSS является связующим звеном между MS и SS, то управление основным узлом BSS – контроллером базовых станций BSC, осуществляется из MSC. Каждый MSC в зависимости от интенсивности трафика в зоне обслуживания конкретного MSC может управлять некоторым числом BSC. MSC обменивается информацией с BSC во время различных этапов обслуживания вызовов, например, в течение установления соединения или выполнения хэндоверов между двумя BSC.

· Прямой доступ к услугам Интернет. Традиционно MSC осуществляет доступ к узлам провайдеров Интернет (ISP - Internet Service Provider) через существующие сети, такие как PSTN. Последнее даёт возможность MSC напрямую связываться с узлами Интернет, тем самым сокращая время установления соединения с узлом Интернет. Прямой доступ может быть обеспечен с помощью использования сервера доступа, такого, например, как TIGRIS производства Ericsson. Данный сервер может быть как интегрированным в MSC, так и отдельным внешним оборудованием.

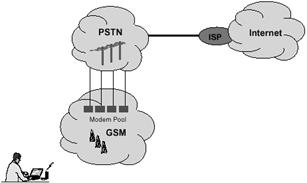

Рис. 5.2 Доступ через GSM/PSTN (традиционный метод)



Рис. 5.3 Прямой доступ в интернет
