Данные установки

Порядок проведения эксперимента.

Измеряемые величины:

U_н – напряжение на нагревателе;

U₀ - напряжение на образцовом сопротивлении;

t_ij – температура внутренней (i=1) и внешней (i=2) поверхности в трех (j=1,2,3) сечениях цилиндрического слоя.

Q=UнU_О/R₀ – тепловой поток через цилиндрическую поверхность в единицу времени.

Проведение измерений:

1. Подключить выход ЛАТР к кабелю нагревателя, расположенного на задней панели установки.

2. Подключить вход ЛАТР к розетке 220 В, находящейся на задней панели установки.

3. Снять выходное напряжение на ЛАТР, повернув регулятор напряжения ЛАТР против часовой стрелке до упора.

4. Проверить заземление установки и подсоединить установку к сети 220В.

5. Включить тумблер (3) питания установки, тумблер (7) питания нагревателя и тумблер (5) питания УКТ-38.

6. Установить напряжение на нагревателе U_н = 60 В регулятором напряжения ЛАТР.

7. Подождать 4-5 минут для получения стационарного режима.

8. Снять показания Uн и U₀ установив переключатель в соответствующее положение.

9. Снять показания t_ij. При этом измеритель температуры УКТ-38 автоматически и последовательно переключается с одной термопары на другую.

10. Занести полученные данные в подготовленную таблицу.

11. Повторить пункты 6-10 устанавливая на нагревателе другие значения напряжения.

Длина рабочего участка: l = 384 мм.

Внутренний диаметр образца: d₁ = 22 мм.

Внешний диаметр образца: d₂ = 34 мм.

Величина образцового сопротивления: Rо = 0,1 Ом.

Таблица результатов измерений

№ оп	Uн	U0	t11	t21	t12	t22	t13	t23
…..
N

Расчётные соотношения.

, где (8)

Q =U_H ´ I_H; I_H = U_O/R_O; (9)

t_C1 = (t₁₁ + t₁₂ + t₁₃)/ 3; t_C2 = (t₂₁ + t₂₂ + t₂₃)/ 3(10)

(11)

Таблица расчетов

№ оп	Q	tC1	tC2	l
…..

t_С2 и t_С1 – усредненные по трем сечениям значения температуры на внешней и внутренней поверхности цилиндрического слоя.

l – среднее по результатам измерений значение теплопроводности материала цилиндрического слоя.

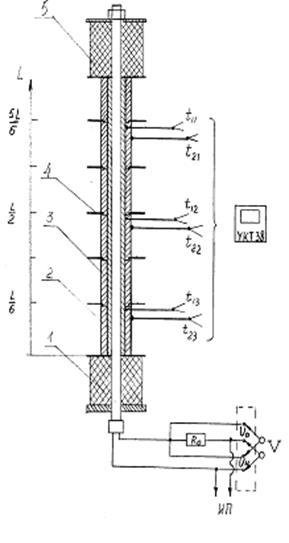

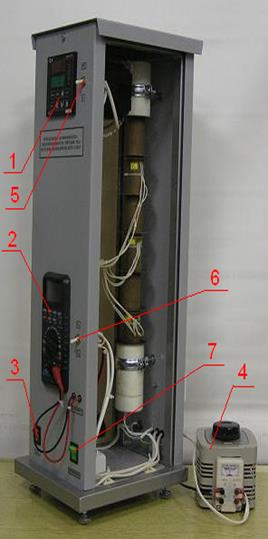

Рис. 1 Рис. 2
