Кабельная сеть
Кабельное телевидение первоначально внедрялось для доставки программ близлежащих телевизионных станций в районы со слабым или отсутствующим приемом. Таким образом кабельное телевидение служило абонентам в качестве однонаправленного (одностороннего) механизма распространения видеоинформации, в котором телевизионное вещание передавалось абоненту в нисходящем направлении от точки распространения (CATV video distribution point), называемой также головным узлом (headend). Сеть кабельного вещания, которую часто называют кабельной сетью, обычно содержала разветвленную металлическую (алюминиевую или медную) кабельную систему с усилителями, расположенными во всей сети с целью увеличения мощности сигнала. По более крупному, коаксиальному кабелю, который называется магистральным кабелем (trunk cable), сигнал транспортировался на большие расстояния, где затем распределялся по более тонким кабелям, которые иногда называются экспресс-кабелями (express cables). Усилители установлены как на магистральных, так и на экспресс-кабелях. На территории абонента нить тонкого кабеля, которая называется фидером (feeder), или ответвительным кабелем (drop cable), соединяет магистральный кабель с оборудованием клиента (Customer Premises Equipment — CPE). На рис. 13.1 представлена традиционная разветвленная структура коаксиальной сети с ответви-тельными, экспресс- и фидерными кабелями. Для абонентов, находящихся на значительных расстояниях от головного узла, использование металлической разветвленной конструкции может вызвать необходимость применения множества усилителей между абонентом и головным узлом. Усилители старых конструкций часто выпускались как устройства однонаправленного действия, поскольку конструкция самой сети CATV была однонаправленной.
Хотя полностью металлические коаксиальные сети все еще можно найти в некоторых районах, ограниченность коаксиальных сетей и большие достижения аналоговой волоконной оптики усовершенствовали общую конструкцию кабельной сети. Одним из ограничений коаксиальных кабельных сетей является ослабление сигнала. Сигналы, проходящие по металлическому кабелю, нуждаются в сравнительно частом усилении, особенно это касается высокочастотных сигналов. Технологии кабельных модемов по определению предполагают использование модуляции и демодуляции аналогового сигнала, и при последовательном многократном усилении аналогового сигнала часто возникают проблемы с его качеством. Частотное усиление аналогового сигнала не только усиливает транспортируемый сигнал, но и все связанные с ним шумы и помехи, что снижает качество сигнала. Сигнал можно усилить ограниченное количество раз до того, как его качество станет неприемлемым. В современных сетях количество последовательных усилителей, которые называются усилительными каскадами (amplifier cascades), ограничено. Хотя в старых конструкциях сетей использовалось по 20 или даже 80 усилителей в каскаде, в более новых конструкциях обычно имеется от пяти до семи усилителей для оптимизации качества сигнала и повышения надежности. Подобные ограничения усилителей, свойственные металлическим коаксиальным сетям CATV, ограничивают расстояние от абонента к головному кабельному узлу, а также общий размер кабельной сети. Дополнительные проблемы усиления в кабельной сети связаны с основными путями дифференциального ослабления частот во время прохождения сигнала по сети. Более высокие частоты ослабевают быстрее, чем более низкие, что приводит к эффекту провала (slope) мощности сигнала. Для смягчения эффекта дифференциального ослабления усилители часто устанавливают совместно с эквалайзерами. Эквалайзеры настроены на частотный отклик, соответствующий кабельному пролету, который предшествует усилителю. В ситуациях, когда усилитель используется совместно с эквалайзером, последний генерирует выравнивающий сигнал для компенсирования дифференциального ослабления. Хотя усилители и эквалайзеры поддерживают уровни сигналов на всех частотах, одним из последствий дифференциального ослабления является то, что более высокие частоты требуют большего или более частого усиления, чем остальные. В результате на более высоких частотах возникает смешанный шум, искажения и помехи.
В настоящее время CATV-сеть включает в себя сегменты, состоящие как из волоконно-оптических кабелей, так и из коаксиальных кабельных систем. CATV-сеть способна обслуживать миллионы абонентов во многих географических областях. Телевизионные программы передаются MSO-операторам посредством кабелей, систем телевещания, а также через спутниковые каналы. Для обеспечения усиления как восходящих, так и нисходящих сигналов старые однонаправленные усилители заменены двусторонними, а общее число усилителей в каскадах сокращается. Для того чтобы создать связь на основе медных проводов с использованием волоконной оптики, в современной кабельной сети волоконно-оптический кабель комбинируется с коаксиальным. ^ Комбинированная оптокоаксиальная сеть (HFC) Первые сети с использованием волоконно-оптической узловой технологии появились в 1990 году. В настоящее время сети кабельного телевидения строятся исключительно с использованием HFC-конструкций (HFC, или Hybrid Fiber-Coaxial — комбинированная оптокоаксиальная сеть, также называемая гибридной), а более старые сети модифицируются для приобретения преимуществ HFC-сетей. В результате большинство сетей кабельного телевидения в настоящее время основываются на волоконно-оптической узловой структуре, однако они также включают в себя элементы более старых коаксиальных сетей. Конструкция HFC-сети уменьшает количество проблем, связанных с усилением и ослаблением сигнала, а также проблем, характерных для всех коаксиальных сетей. Кабельные HFC-сети могут без необходимости усиления сигнала расширяться в значительно большем масштабе, чем коаксиальные. Поскольку сигнал проходит через волоконно-оптический кабель, физическое расстояние между головным узлом и абонентом может быть более ста километров, т.е. гораздо больше, чем в сети, основанной на коаксиальном кабеле.

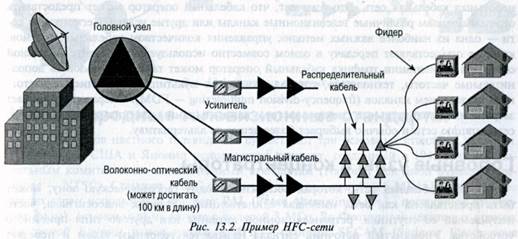

В связи с появлением HFC-топологии старый магистральный кабель был переименован в экспресс-кабель. На рис. 13.2 приведена обычная конструкция HFC-сети с удаленным оптическим узлом (fiber node), подключенным к экспресс-кабелю, распределительным (distribution cables) и фидерным кабелям. Экспресс-кабель обычно проходит между усилительными каскадами и не имеет непосредственно подключенных абонентских домов. Сеть HFC представляет собой иерархическую сетевую конструкцию. В состав каждого головного узла входят пары волоконно-оптических приемников-передатчиков, подключенных волоконно-оптическим кабелем к удаленному оптическому узлу. В удаленном оптическом узле полученные нисходящие оптические сигналы преобразуются в электрические, а затем направляются в подключенный к узлу коаксиальный кабель. Аналогично, когда удаленный оптический узел получает через коаксиальный кабель восходящие электрические сигналы, он преобразовывает их в оптические, а затем направляет в подсоединенный волоконно-оптический кабель. Удаленный волоконно-оптический узел подключен к приемному и передающему лазерам головного узла посредством волоконно-оптического кабеля, а к абонентскому оборудованию — через коаксиальный кабель. Оптические узлы также выполняют фильтрацию частот восходящего потока, которые выходят за пределы установленного диапазона (обычно частоты в диапазоне от 5 до 45 МГц не фильтруются, хотя этот диапазон может изменяться в зависимости от типа кабельной сети). Оптический узел обслуживает установленное число домов или потенциальных абонентов. Поскольку количество потенциальных абонентов в определенной географической области изменяется нечасто, оптические узлы могут проектироваться с учетом определенного количества потенциальных абонентов (называется также количеством обслуживаемых домов (households passed — ННР)).
В процессе сегментации сети (plant segmentation) кабельные операторы постепенно модернизируют свои сети и сокращают число абонентов на одном оптическом узле. Поскольку кабельная сеть является в основном совместно используемой передающей средой, сегментация сети позволяет кабельному оператору с большей надежностью предоставлять абонентам определенные услуги. Т.к. восходящие и нисходящие сигналы изолируются на узловой основе, каждый оптический узел может рассматриваться как небольшая кабельная сеть. Это означает, что кабельный оператор может предоставить отдельным узлам различные телевизионные каналы или другие услуги. Сегментация сети — одна из наиболее важных методик управления количеством кабельных модемов, которые осуществляют передачу в одном совместно используемом сегменте кабельной сети. Для сегментации трафика кабельный оператор может также использовать дополнительные частоты, технологию, которая называется мультиплексированием с частотным разделением каналов (frequency-division multiplexing — FDM). Оператор сравнивает затраты на дополнительные спектры частот с капитальными вложениями в дальнейшую сегментацию сети и обычно выбирает более дешевую альтернативу.
