Головные узлы и концентраторы

Простая кабельная сеть, которая обслуживает одну географическую зону, может быть представлена как сеть, имеющая единственный источник видеосигнала, часто получаемый со спутника, ретрансляционной антенны или другого типа приемного устройства. Упомянутый источник сигнала называется головным узлом и передает данные посредством группы кабельных узлов в конкретную географическую область. Каждый оптический узел затем подключается к коаксиальной распределительной сети (distribution network), с помощью которой видеосигналы доставляются на территорию отдельных абонентов. Каждый оптический узел часто аналогичен группе абонентов, такой, как многоквартирный дом, офис, городской квартал или микрорайон.

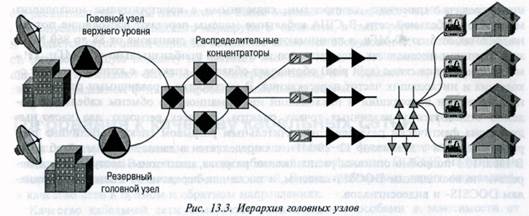

Многие MSO-операторы, сформированные при объединении географически разде­ленных кабельных сетей, сталкиваются с трудностями при распространении инфор­мации по локальным кабельным сетям. Чтобы решить проблему расстояния без со­кращения масштаба, присутствующего у крупных MSO-операторов, обычно развора­чивают иерархическую сеть распределительных точек (distribution points), подобную показанной на рис. 13.3. Крупные MSO-операторы обычно обладают группой избы­точных головных узлов, принимающих видеосигналы. Спутниковые приемники, де­кодеры и другое дорогостоящее оборудование способно обслуживать множество або­нентских областей. Такие крупные головные узлы часто называются супер-узлами (super headends), они передают данные нескольким более мелким головным узлам для окончательной доставки. Некоторые распределительные точки, которые называются концентраторами (hubs), имеют меньший размер, чем головные узлы. Однако они служат в качестве точек, в которых основная сеть распространения видеопотока под­ключается к индивидуальным оптическим узлам посредством оптических передатчи­ков/приемников. Вместе узлы верхнего уровня, головные узлы и концентраторы по­зволяют использовать небольшую группу источников сигнала для обслуживания большого количества абонентов во многих областях и одновременно поддерживать высокий уровень доступности телевизионных услуг.

Так как шум и искажения могут серьезно влиять на функционирование двусто­ронних кабельных IP-сетей, как часть кабельной спецификации DOCSIS опубликован набор требований к качеству кабельных сетей. В этих требованиях строго определяет­ся качество сети в прямом и обратном направлениях.

Качество кабельной сети измеряется несколькими способами в зависимости от шума или типа искажений. Ввиду допустимости шумов разной величины, присущей стандартизированным типам модуляции (которые описаны в разделе "Типы модуля­ции"), требования к качеству сети и сигнала варьируются в зависимости от модуля­ции. В табл. 13.2 подробно описаны требования, которые следует рассматривать как абсолютный минимум. Функционирование DOCSIS-оборудования за пределами дан­ных диапазонов не рекомендуется. Частотам, которые используются для восходящей передачи, как правило, присущ больший уровень шумов, чем частотам нисходящей передачи, и, следовательно, в стандарт для восходящей передачи включаются более устойчивые к шуму типы модуляции.

Функционирование в пределах минимальных параметров может обеспечить удовле­творительное обслуживание абонентов сети передачи данных (data-only subscribers). Другие службы и технологии менее устойчивы. Для голосовых служб ввиду их широкой доступности и высоких требований к качеству обслуживания (QoS) от кабельных опера­торов требуется проектирование сети в соответствии с наивысшими стандартами. В ча­стности, при развертывании голосовых служб кабельная сеть должна соответствовать полным DOCSIS-спеиификациям, которые перечислены в табл. 13.2. Во многих случаях для добавления запаса прочности или буфера на случай частичного сбоя сети оператору может понадобиться проектировать сеть даже более высокого качества.
