Измерение угла сдвига фаз с применением двухканального осциллографа. 3.1.1 Собрать схему по рисунку 1 и 2

3.1.1 Собрать схему по рисунку 1 и 2.

Рисунок 1 – Схема измерений

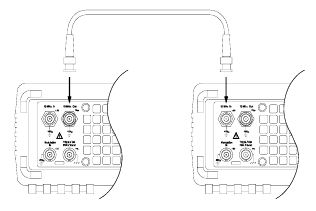

Рисунок 2 – Подключение синхронизации

Прежде всего, следует выбрать один генератор в качестве ведущего («master»), а другой в качестве ведомого («slave»). Как показано на рисунке 2, соединить выход 10 MHz Out ведущего генератора с входом 10 MHz In ведомого, используя для этого высококачественный коаксиальный кабель. При такой конфигурации частоты обоих генераторов будут строго одинаковы и не будет медленно изменяющегося сдвига фаз между сигналами обоих приборов.

3.1.2 Подключить выход ведущего генератора на вход 1 (X) осциллографа, а выход ведомого генератора на вход 2 (Y) осциллографа.

3.1.3 Установить на генераторах частоту синусоидального сигнала F = 1 кГц, амплитуду выходного напряжения – U_mг = 1 В.

Внимание! Выставить выходное сопротивление равным 10 кОм.

3.1.4 Получить на экране осциллографа устойчивое изображение синусоидального сигнала. Переключиться в режим круговой развертки X-Y (Main/Delayed →Развертка X-Y).

3.1.5 С помощью сдвига фаз на ведущем генераторе (Utility → Output Setup → Adjust Phase) добиться, чтобы на экране осциллографа было изображение прямой линии под углом 45º градусов к оси X и принять значение угла на генераторе за ноль (Set 0 Phase).

3.1.6 Затем переключить режим развертки осциллографа в Y-T. При необходимости совместить осциллограммы. Измерить период сигнала в делениях (А) и записать результат над таблицей 1.

3.1.7 Последовательно изменяя угол сдвига фазы на ведущем генераторе согласно таблице, измерить расстояние (В) между ведомым и ведущим сигналов в делениях (рисунок 3) и результат занести в таблицу 1.

Рисунок 3 – Измерение разности фаз

3.1.8 Затем по формуле рассчитать угол сдвига фаз и абсолютную погрешность измерения, данные расчётов занести в таблицу 1.

F = 1 кГц A = ____ дел

Таблица 1

φзаданное, град.

В, дел

φизм., град

∆φ, град

Формулы для расчётов:
