Часть коробки отбора мощности автомобиля

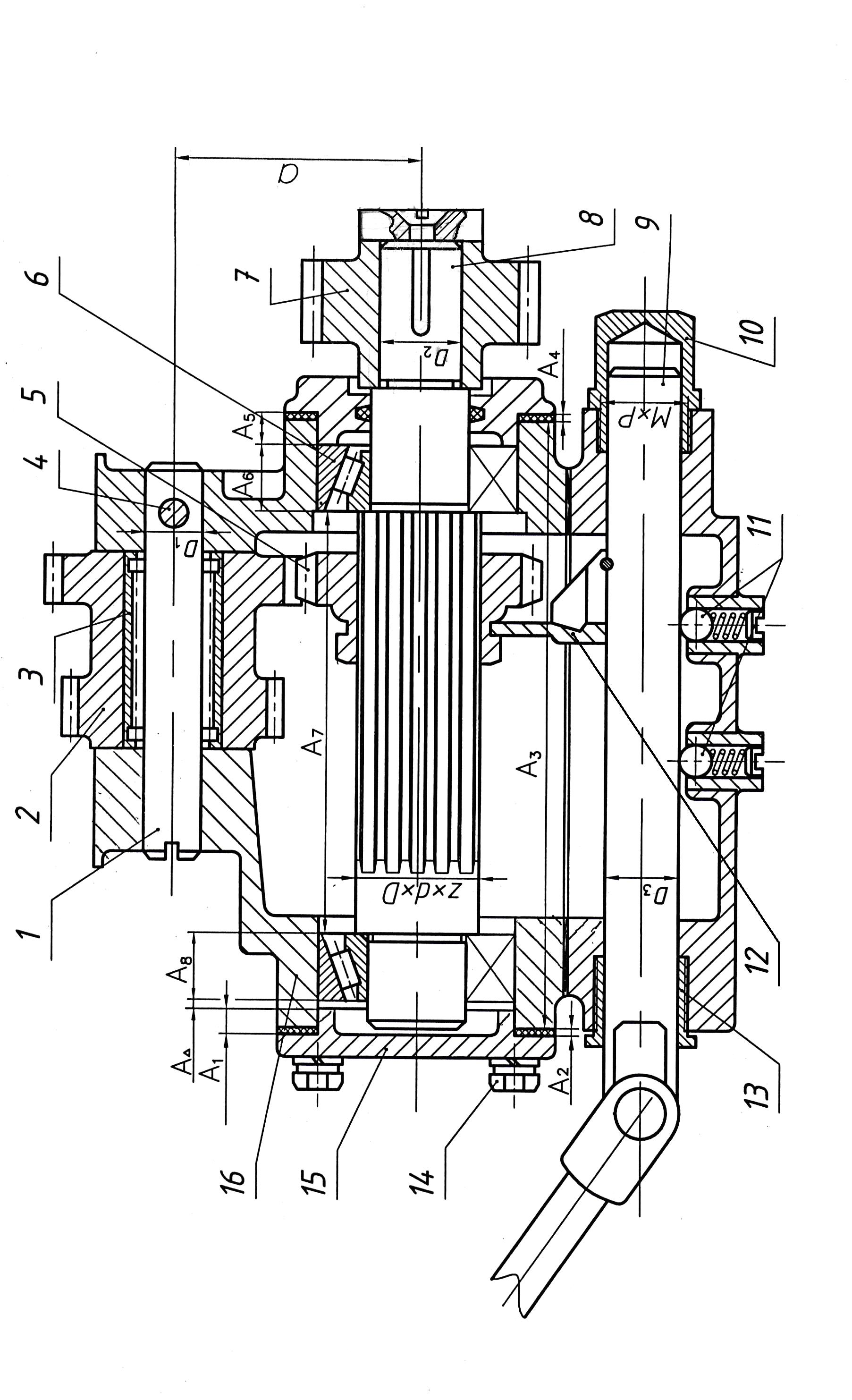

На рис.8 показана часть коробки отбора мощности автомобиля, которая устанавливается в тех случаях, когда автомобиль имеет дополнительные агрегаты, получающие привод от двигателя. Блок зубчатых колес 2 смонтирован на оси 1 на игольчатом подшипнике. Неподвижность оси 1 в корпусе D1 обеспечивается штифтом 4. На конце вала 8 установлено по D2 с точным центрированием зубчатое колесо 7, имеющее шпоночное соединение, оно закреплено шайбой с винтом. Зубчатое колесо 5 перемещается вдоль шлицевой части вала 8 вилкой 12. Шлицы в отверстии зубчатого колеса закаливаются. Зубчатые передачи среднескоростные, закалённые венцы, допустимый нагрев до +60 ºС, корпус силуминовый с допустимым нагревом до +55 ºС. Отбор мощности производится с вала 8, смонтированного на двух конических роликовых подшипниках 6. Подшипники качения 6 испытывают умеренные толчки и вибрации, имеют перегрузки до 300%. Управление коробкой осуществляется водителем из кабины посредством рычага, который перемещает шток 9 в пределах, ограниченных фиксаторами 11. Зазор между штоком 9 и корпусом 16 по D3 оговорен заданием. На шток 9 установлены защитные гайки 10 и 13, имеющие резьбу с мелким шагом и нормальной длиной свинчивания. Крышка 15 крепится к корпусу 16 с помощью винтов 14, имеющих нормальную длину свинчивания. Между крышкой 15 и подшипником предусмотрен тепловой зазор, величина которого обеспечивается расчетом размерной цепи.
