Электричество и магнетизм

2.1 Заряды взаимодействуют между собой – одноименные отталкиваются, а разноименные притягиваются.

Точечный электрический заряд – это заряженное тело нулевых размеров. Точечным зарядом можно считать заряженное тело, размеры которого много меньше расстояния до других заряженных тел. Заряды создают в окружающем их пространстве электрические поля, посредством которых заряды взаимодействуют друг с другом.

З-н Кулона: 2 точечных заряда в вакууме взаимодействуют с силами, величина которых прямо пропорциональна величинам этих зарядов, и обратно пропорцион квадрату расстояния между ними.

Напряженностью называется векторная физ величина, численно равная отношению силы, действующей на заряд, помещенный в данную точку поля, к величине этого заряда.

.

Закон Кулона: . Напряженность поля: .

Тогда напряженность поля точечного заряда:

Принцип суперпозиции. Напряжённость поля, создаваемого системой неподвижных точечных зарядов q ₁, q ₂, q ₃,…, q_n, равна векторной сумме напряжённостей электрических полей, создаваемых каждым из этих зарядов в отдельности:

где r_i – расстояние между зарядом q_i и рассматриваемой точкой поля.

Потенциал электростатического поля – это скалярная энергетическая характеристика электростатич поля.

Wp=kq1q2/r

Потенциал поля точечного заряда Q в однородной изотропной среде с диэлектрической проницаемостью e:

.

Принцип суперпозиции. Потенциал есть скалярная функция, для неё справедлив принцип суперпозиции. Так для потенциала поля системы точечных зарядов Q _1, Q ₂¼, Q_n имеем

Работа электрического поля.

Разность потенциалов(U).

Разность потенциалов двух точек поля φ1 - φ2 называется н а п р я ж е н и е м, измеряется в вольтах и обозначается буквой U.

Связь разности потенциалов с напряженностью: A=Eq*dr, A=Uq, U=A/q=E*dr

2.2 Электрический конденсатор – это система из 2ух или более электродов (обкладок), разделенных диэлектриком, толщина которого мала по сравнению с размерами обкладок. Это устройство для накопления заряда и энергии электрического поля. (C)=(Ф)=(Кл/В)

Электроемкость плоского конденсатора.

, Согласно принципу суперпозиции: ,

Поверхностная плотность σ заряда пластин равна q / S, где q – заряд, а S – площадь каждой пластины.

Электроемкость плоского конденсатора прямо пропорциональна площади пластин (обкладок) и обратно пропорциональна расстоянию между ними. Если пространство между обкладками заполнено диэлектриком, электроемкость конденсатора увеличивается в ε раз:

Энергия электрического поля.

2.3 Электрический ток – это упорядоченное движение свободных электрически заряженных частиц (например, под воздействием электрического поля).

Сила тока – физ величина, равная отношению кол-ва заряда, прошедшего за некоторое время через поперечное сечение проводника, к величине этого промежутка времени. I=dq/dt (A=Кл/с)

Плотность тока – вектор, модуль которого равен отношению силы тока, протекающего через некоторую площадку, перпендикулярно направлению тока, к величине этой площадки.

Электродвижущая сила (ЭДС) — скалярная физическая величина, характеризующая работу сторонних (непотенциальных) сил в источниках постоянного или переменного тока.

, где — элемент длины контура. E=A/q, где А-работа сторонних сил

Напряжение – отношение работы электрического поля при переносе заряа из одной точки в другую к величине этого заряда.

U=A/q=E*dr

Электрическое сопротивление – физ величина, характеризующая св-ва проводника препятствовать прохождению электрического тока и равная отношению напряжения на концах проводника к силе тока, протекающей по нему.

где ρ — удельное сопротивление вещества проводника, l — длина проводника, а S — площадь сечения.

При протекании тока по металлическому проводнику не происходит переноса в-ва, ионы металла не принимают участия в переносе электрического заряда.

З-н Ома – физ закон, определяющий связь между напряжением, силой тока и сопротивлением проводника в электриче.

Закон Ома для полной цепи:

Для участка цепи:

Сопротивление зависит как от материала, по которому течёт ток, так и от геометрических размеров проводника.

Полезно переписать закон Ома в дифференциальной форме, в которой зависимость от геометрических размеров исчезает, и тогда закон Ома описывает исключительно электропроводящие свойства материала. Для изотропных материалов имеем:

где:

• — вектор плотности тока,
• — удельная проводимость,
• — вектор напряжённости электрического поля.

Работа электрического тока:

Δ A = (φ₁ – φ₂) Δ q = Δφ₁₂ I Δ t = U I Δ t, RI = U, R I² Δt = U I Δt = ΔA

Работа Δ A электрического тока I, протекающего по неподвижному проводнику с сопротивлением R, преобразуется в тепло Δ Q, выделяющееся на проводнике.

Δ Q = Δ A = R I ² Δ t.

З-н Джоуля-Ленца определяет кол-во тепла, выделяющегося в проводнике при прохождении через него электрического тока. Так как в их опытах единственным результатом работы было нагревание металлического проводника, то следовательно по закону сохранения энергии вся работу превращается в тепло.

2.4 Магнитное взаимодействие – это взаимодействие движущихся зарядов.

Магнитное поле создается: движущимися электрическими зарядами, проводниками с током, постоянными магнитами.

1)Индукция магнитного поля(В) – векторная величина, которая является характеристикой магнитного поля. Определяет с какой силой магнитное поле действует на заряд, движущийся со скоростью. (В)=(Тл)

B=Fлmax/q*V – если заряд попадает в поле перпендикулярно линиям м. индукции

2) В – это физ величин, равная max силе Ампера, действующей на единичный элемент проводника с током. B=dFamax/I*dl

Для определения направления вектора В используют правило правой руки (винта, буравчика).

Для магнитного поля справедлив принцип суперпозиции.

Вектор В является касательным к силовым линиям м. поля.

Если В в каждой точке поля остается постоянным как по величине, так и по направлению, то такое м. поле называется однородным. Такое поле можно создать с помощью бесконечно длиной катушки с током (соленоид).

Напряженность магнитного поля необходима для определения магнитной индукции поля, создаваемого токами различной конфигурации в различных средах. Напряженность магнитного поля характеризует магнитное поле в вакууме.

Напряженность магнитного поля (формула) векторная физическая величина, равная:

μ 0 – магнитная постоян, μ – м. проницаемость среды

Напряженность магнитного поля в СИ - ампер на метр (А/м).

Векторы индукции (В) и напряженности магнитного поля (Н) совпадают по направлению.

Напряженность магнитного поля зависит только от силы тока, протекающего по проводнику, и его геометрии.

Закон Ампера — закон взаимодействия электрических токов. Из закона Ампера следует, что параллельные проводники с электрическими токами, текущими в одном направлении, притягиваются, а в противоположных — отталкиваются.

На проводник с электрическим током, помещенный в магнитное поле действует сила Ампера.

, где — угол между векторами магнитной индукции и тока.

Сила максимальна когда элемент проводника с током расположен перпендикулярно линиям магнитной индукции ():

.

Направление определяется по правилу левой руки.

Закон Био — Савара — Лапласа и его применение к расчету магнитного поля

Магнитное поле постоянных токов различной формы изучалось французскими учеными Ж. Био (1774—1862) и Ф. Саваром (1791—1841). Результаты этих опытов были обобщены выдающимся французским математиком и физиком П. Лапласом.

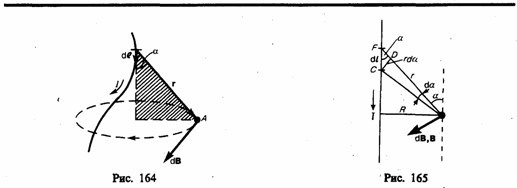

Закон Био — Савара — Лапласа для проводника с током I, элемент dl которого создает в некоторой точке А (рис. 164) индукцию поля dB, записывается в виде

(110.1)

где dl — вектор, по модулю равный длине dl элемента проводника и совпадающий по направлению с током, r—радиус-вектор, проведанный из элемента dl проводника в точку А поля, r — модуль радиуса-вектора r. Направление dB перпендикулярно dl и r, т. е. перпендикулярно плоскости, в которой они лежат, и совпадает с касательной к линии магнитной индукции. Это направление может быть найдено по правилу нахождения линий магнитной индукции (правилу правого винта): направление вращения головки винта дает направление dB, если поступательное движение винта соответствует направлению тока в элементе.

Модуль вектора dB определяется выражением

(110.2)

где a — угол между векторами dl и r.

Для магнитного поля, как и для электрического, справедлив принцип суперпозиции: магнитная индукция результирующего поля, создаваемого несколькими токами или движущимися зарядами, равна векторной сумме магнитных индукций складываемых полей, создаваемых каждым током или движущимся зарядом в отдельности: Напряженность и потенциал поля диполя. Решение задач по физике

(110.3)

Расчет характеристик магнитного поля (В и Н) по приведенным формулам в общем случае сложен. Однако если распределение тока имеет определенную симметрию, то применение закона Био — Савара — Лапласа совместно с принципом суперпозиции позволяет просто рассчитать конкретные поля. Рассмотрим два примера.

1. Магнитное поле прямого тока — тока, текущего по тонкому прямому проводу бесконечной длины (рис. 165). В произвольной точке А, удаленной от оси проводника на расстояние R, векторы dB от всех элементов тока имеют одинаковое направление, перпендикулярное плоскости чертежа («к вам»). Поэтому сложение векторов dB можно заменить сложением их модулей. В качестве постоянной интегрирования выберем угол a (угол между векторами dl и r), выразив через него все остальные величины. Из рис. 165 следует, что

(радиус дуги CD вследствие малости dl равен r, и угол FDC по этой же причине можно считать прямым). Подставив эти выражения в (110.2), получим, что магнитная индукция, создаваемая одним элементом проводника, равна

(110.4)

Так как угол a для всех элементов прямого тока изменяется в пределах от 0 до p, то, согласно (110.3) и (110.4),

Следовательно, магнитная индукция поля прямого тока

(110.5)

2. Магнитное поле в центре кругового проводника с током (рис. 166). Как следует из рисунка, все элементы кругового проводника с током создают в центре магнитные поля одинакового направления — вдоль нормали от витка. Поэтому сложение векторов dB можно заменить сложением их модулей. Так как все элементы проводника перпендикулярны радиусу-вектору (sina =1) и расстояние всех элементов проводника до центра кругового тока одинаково и равно R, то, согласно (110.2),

Тогда

Следовательно, магнитная индукция поля в центре кругового проводника с током

Магнитное поле действует только на движущиеся электрические заряды и на частицы и тела, обладающие магнитным моментом.

На электрически заряженную частицу, движущуюся в магнитном поле со скоростью v, действует сила Лоренца, которая направлена всегда перпендикулярно направлению движения. Величина этой силы зависит от направления движения частицы по отношению к вектору магнитной индукции и определяется выражением

→

Движение заряженных частиц в электрическом и магнитном полях.

На заряженную частицу со стороны электрического поля действует постоянная сила F=qE, которая сообщает частице постоянное ускорение .

При движении заряженной частицы в однородном постоянном магнитном поле на нее действует сила Лоренца . Если начальная скорость частицы перпендикулярна вектору магнитной индукции поля, то заряженная частица движется по окружности.

2.5 Работа магнитного поля при движении проводника с током.

На проводник с током в магнитном поле действуют силы, которые определяются с помощью закона Ампера. Если проводник не закреплен, то под действием силы Ампера он в магнитном поле будет перемещаться. Значит, магнитное поле совершает работу по перемещению проводника с током.

Для вычисления этой работы рассмотрим проводник длиной l с током I (он может свободно двигаться), который помещен в однородное внешнее магнитное поле, которое перпендикулярно плоскости контура. Сила, направление которой определяется по правилу левой руки, а значение — по закону Ампера, рассчитывается по формуле

Под действием данной силы проводник передвинется параллельно самому себе на отрезок dx из положения 1 в положение 2. Работа, которая совершается магнитным полем, равна

так как l dx=dS — площадь, которую пересекает проводник при его перемещении в магнитном поле, BdS=dФ — поток вектора магнитной индукции, который пронизывает эту площадь. Значит,

т. е. работа по перемещению проводника с током в магнитном поле равна произведению силы тока на магнитный поток, пересеченный движущимся проводником.

Магнитный поток (Ф)=(Вебер,Вб).

1)Магнитным потоком называется физ величина, численно равная скалярному произведению потока вектора магнитной индукции на площадь малой площадки.

dФ = B*dS(вектор), где dS(вектор) = n(вектор)*dS. n(вектор) – нормаль к площадке, dS – размер площадки

dФ = B*dS = B*dS*cosa = Bn*dS, угол а = (n,B), Bn = B*cosa

2) Магнитным потоком через произвольную пов-ть S называется скалярная физ величина, численно равная интегралу, взятому по пов-ти S от скалярного произведения B*dS

3) Потоком вектора Ф через замкнутую пов-ть называется интеграл, взятый от B*dS

Теорема Гаусса. В соответствии с теоремой Гаусса для магнитной индукции поток вектора магнитной индукции через любую замкнутую поверхность равен нулю:

Физический смысл: эта теорема утверждает, что магнитных зарядов в природе не существует.

Индуктивность (или коэффициент самоиндукции) — коэффициент пропорциональности между электрическим током, текущим в каком-либо замкнутом контуре, и магнитным потоком, создаваемым этим током через поверхность, краем которой является этот контур.

— магнитный поток, — ток в контуре, — индуктивность

Индуктивность соленоида:

Магнитная индукция в соленоиде определяется по формуле:

где μ₀ - магнитная постоянная, равна 4p×10^-7 Гн/м,

μ - магнитная проницаемость среды, заполняющей соленоид,

N - число витков соленоида,

I - сила тока.

Магнитный поток через N витков соленоида будет равен

,

где S – площадь сечения соленоида. Сравнивая формулы легко найти, что индуктивность соленоида

2.6 Электромагнитная индукция — явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него.

1)Электродвижущая сила, возникающая в замкнутом проводящем контуре, пропорциональна скорости изменения магнитного потока через поверхность, ограниченную этим контуром.

Величина электродвижущей силы (ЭДС) не зависит от того, что является причиной изменения потока — изменение самого магнитного поля или движение контура (или его части) в магнитном поле. Электрический ток, вызванный этой ЭДС, называется индукционным током.

Согласно закону электромагнитной индукции Фарадея:

, — магнитный поток через один виток.

2) Рассмотрим возникновение ЭДС индукции в прямоугольном контуре, помещенном в однородное магнитное поле В перпендикулярное плоскости контура.

Пусть одна из сторон контура длиной l скользит со скоростью по двум другим сторонам

На свободные заряды на этом участке контура действует сила Лоренца. Одна из составляющих этой силы, связанная с переносной скоростью зарядов, направлена вдоль проводника. Эта составляющая указана на рис. 1.20.3. Она играет роль сторонней силы. Ее модуль равен

F _Л = e υ B

Работа силы F _Л на пути l равна

A = F _Л · l = e υ Bl.

По определению ЭДС

В других неподвижных частях контура сторонняя сила равна нулю. Соотношению для _инд можно придать привычный вид. За время Δ t площадь контура изменяется на Δ S = l υΔ t. Изменение магнитного потока за это время равно ΔΦ = Bl υΔ t. Следовательно,

Самоиндукция — возникновение ЭДС индукции в замкнутом проводящем контуре при изменении тока, протекающего по контуру.

При изменении тока в контуре пропорционально меняется и магнитный поток через поверхность, ограниченную этим контуром. Изменение этого магнитного потока, в силу закона электромагнитной индукции, приводит к возбуждению в этом контуре индуктивной ЭДС. Это явление и называется самоиндукцией.

Направление ЭДС самоиндукции всегда оказывается таким, что при возрастании тока в цепи ЭДС самоиндукции препятствует этому возрастанию (направлена против тока), а при убывании тока — убыванию (сонаправлена с током).

.

Коэффициент пропорциональности называется коэффициентомсамоиндукции или индуктивностью контура (катушки).

Энергия магнитного поля.

Проводник, c протекающим по нему электрическим ток, всегда окружен магнитным полем, причем магнитное поле исчезает и появляется вместе с исчезновением и появлением тока. Магнитное поле, подобно электрическому, является носителем энергии. Логично предположить, что энергия магнитного поля совпадает с работой, затрачиваемой током на создание этого поля.

Рассмотрим контур индуктивностью L, по которому протекает ток I. С этим контуром сцеплен магнитный поток Ф=LI, поскольку индуктивность контура неизменна, то при изменении тока на dI магнитный поток изменяется на dФ=LdI. Но для изменения магнитного потока на величину dФ следует совершить работу dА=IdФ=LIdI.

Тогда работа по созданию магнитного потока Ф равна

Значит, энергия магнитного поля, которое связано с контуром,

2.7 Колебательный контур — осциллятор, представляющий собой электрическую цепь, содержащую соединённые катушку индуктивности и конденсатор. В такой цепи могут возбуждаться колебания тока (и напряжения). Колебательный контур — простейшая система, в которой могут происходить свободные электромагнитные колебания.

Принцип действия:

Пусть конденсатор ёмкостью C заряжен до напряжения . Энергия, запасённая в конденсаторе составляет

При соединении конденсатора с катушкой индуктивности, в цепи потечёт ток , что вызовет в катушке электродвижущую силу (ЭДС) самоиндукции, направленную на уменьшение тока в цепи. Ток, вызванный этой ЭДС (при отсутствии потерь в индуктивности) в начальный момент будет равен току разряда конденсатора, то есть результирующий ток будет равен нулю. Магнитная энергия катушки в этот (начальный) момент равна нулю.

Затем результирующий ток в цепи будет возрастать, а энергия из конденсатора будет переходить в катушку до полного разряда конденсатора. В этот момент электрическая энергия конденсатора . Магнитная же энергия, сосредоточенная в катушке, напротив, максимальна и равна

, где — индуктивность катушки, — максимальное значение тока.

После этого начнётся перезарядка конденсатора, то есть заряд конденсатора напряжением другой полярности. Перезарядка будет проходить до тех пор, пока магнитная энергия катушки не перейдёт в электрическую энергию конденсатора. Конденсатор, в этом случае, снова будет заряжен до напряжения .

Электромагнитные колебания - взаимосвязанные колебания электрического и магнитного полей.

Электромагнитные колебания появляются в различных электрических цепях. При этом колеблются величина заряда, напряжение, сила тока, напряженность электрического поля, индукция магнитного поля и другие электродинамические величины.

Свободные электромагнитные колебания возникают в электромагнитной системе после выведения ее из состояния равновесия, например, сообщением конденсатору заряда или изменением тока в участке цепи. Это затухающие колебания, так как сообщенная системе энергия расходуется на нагревание и другие процессы.

Вынужденные электромагнитные колебания - незатухающие колебания в цепи, вызванные внешней периодически изменяющейся синусоидальной ЭДС.

Электромагнитные колебания описываются теми же законами, что и механические, хотя физическая природа этих колебаний совершенно различна.

Электрические колебания - частный случай электромагнитных, когда рассматривают колебания только электрических величин. В этом случае говорят о переменных токе, напряжении, мощности и т.д.

Период колебаний в контуре дается формулой (Томсона):

Формула Томсона устанавливает связь между периодом собственных колебаний в контуре без активного сопротивления с индуктивностью и электроемкостью контура.

Величина:

является циклической частотой.

Электромагнитные колебания, возникшие в замкнутом контуре, в окружающее его пространство практически не излучаются. Для этих целей примеряется открытый колебательный контур, который называется антенной или вибратором.
Если раздвигать пластины конденсатора, интенсивность излучения электромагнитных волн в окружающее пространство будет возрастать, а замкнутый колебательный контур превратится в открытый.

2.8 Основные положения теории электромагнитного поля Максвелла:

• Электромагнитное поле реально и существует независимо от того, имеются или нет проводники и магнитные полюса, обнаруживающие его. Максвелл определял это поле следующим образом:

«...электромагнитное поле - это та часть пространства, которая содержит в себе и окружает тела, находящиеся в электрическом или магнитном состоянии».

• Изменение электрического поля ведет к появлению магнитного поля и наоборот.

Векторы напряженности электрического и магнитного полей перпендикулярны. Это положение объясняло, почему электро­магнитная волна исключительно поперечна.

• Передача энергии происходит с конечной скоростью. Таким образом обосновывался принцип близкодействия.

• Скорость передачи электромагнитных колебаний равна ско­рости света (с). Из этого следовала принципиальная тождественность электромагнитных и оптических явлений. Оказалось, что различия между ними только в частоте колебаний электромагнитного поля.

Возникновение электромагнитной картины мира характеризует качественно новый этап эволюции науки.

Из уравнений Максвелла следует, что источниками электрического поля могут быть либо электрические заряды, либо изменяющиеся во времени магнитные поля, а магнитные поля могут возбуждаться или движущимися электрическими зарядами (электрическими токами), или переменными электрическими полями.

Из уравнений Максвелла следует, что переменное магнитное поле всегда связано с порождаемым им электрическим полем, а переменное электрическое поле - с порождаемым им магнитным, т.е. электрическое и магнитное поля неразрывно взаимосвязаны и образуют единое электромагнитное поле.

Электромагнитные волны возникают при ускоренном движении электрических зарядов. Электромагнитные волны – это взаимосвязанное распространение в пространстве изменяющихся электрического и магнитного полей. Совокупность этих полей, неразрывно связанных друг с другом, называется электромагнитным полем.

Скорость распространения электромагнитных волн в вакууме не зависит от длины волны и равна: С = 2,997925 • 108 м/с.

Электромагнитная волна, распространяясь в неограниченном пространстве со скоростью света, создает переменное электромагнитное поле, которое способно воздействовать на заряженные частицы и токи, в результате чего происходит превращение энергии поля в другие виды энергии.

В настоящее время все электромагнитные волны разделены по длинам волн (и, соответственно, по частотам) на шесть основных диапазонов: радиоволны, инфракрасное излучение, видимое излучение, ультрафиолетовое излучение, рентгеновские лучи, γ-излучение.

3. Колебания. Волны. Волновая оптика.

3.1. Механические колебания. Смещение, амплитуда, период, частота, фаза и циклическая частота колебаний. Гармонические колебания. Уравнение гармонических колебаний. Скорость и ускорение движения при гармонических колебаниях. Связь ускорения со смещением.
Механическими колебаниями называют движения тел, повторяющиеся точно (или приблизительно) через одинаковые промежутки времени.

ЧАСТОТА КОЛЕБАНИЙ, число колебаний в 1 с. измеряется в герцах (Гц).

ПЕРИОД колебаний, наименьший промежуток времени, через который совершающая колебания система возвращается в то же состояние, в котором она находилась в начальный момент, выбранный произвольно.

АМПЛИТУДА наибольшее отклонение от равновесного значения величины, колеблющейся по определенному закону.

S(t)=A sin(ωt+φ₀), где ω=2π/T=2πν=const – циклическая частота гармонических колебаний.
φ – постоянная величина.

A = S_max=const>0 – максимальное значение колеблющейся величины S, называемое амплитудой колебаний.

Значение S в произвольный момент времени t определятся значением фазы колебаний Ф (t) = (ωt+φ₀). Величина φ₀ представляет собой начальную фазу колебаний.

Пусть материальная точка осуществляет прямолинейные гармонические колебания вдоль оси координат х вокруг положения равновесия, которое принято за начало координат. Тогда зависимость координаты х от времени t определяется уравнением:

(1)

Продифференцировав (1) получим, что скорость ν и ускорение а колеблющейся точки равны соответственно

(2)

V=Aω₀ – амплитуда скорости. A=Aω² =Vω- амплитуда ускорения.

Сила F=m a, которая действует на колеблющуюся материальную точку массой m, с учетом (1) и (2) будет равна

Значит, сила прямо пропорциональна смещению материальной точки из положения равновесия и направлена в противоположную сторону (т.е. к положению равновесия).
