Тепловой расчет обмотки якоря

Определение стоимости ТД

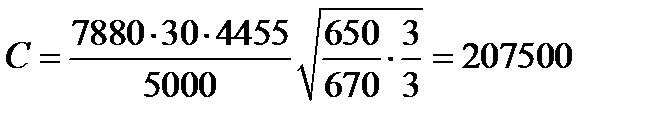

Для определения ориентировочной стоимости ТД используем формулу, руб.:

, (8.8)

где G, P и р – соответственно масса, мощность и число пар полюсов проектируемого двигателя;

G₁, P₁ и р₁ – то же для прототипа двигателя. В качестве прототипа двигателя выбираем серийный ТЛ2К [1, табл. 1 в прил.],

тогда .

Приведенный периметр паза, см:

, (9.1)

.

Расход охлаждающего воздуха выбираем из расчета 2,5 м³/мин на 1 КВт потерь (в продолжительном режиме), в данном случае принимаем, м³/мин:

, (9.2)

.

Эквивалентная скорость воздуха относительно поверхности якоря, м/с:

, (9.3)

.

Потери в меди, Вт:

, (9.4)

.

Коммутационные потери определяются в следующем порядке.

Отношение неактивной длины проводника к активной:

, (9.5)

.

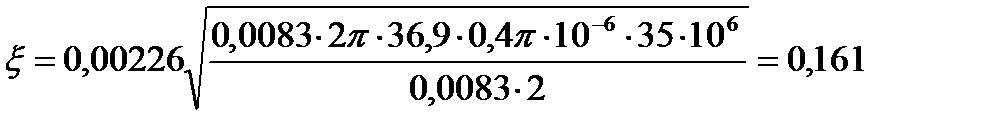

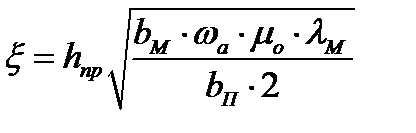

Приведенная высота проводника, м:

, (9.6)

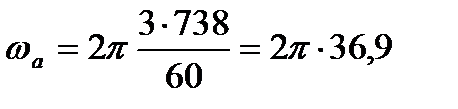

где - угловая частота вращения якоря, с^-1:

, (9.7)

;

= Г/м;

= См/м – удельная проводимость электротехнической меди при ожидаемом превышении температуры обмотки 150^оС;

тогда .

Коэффициент по формуле:

, (9.8)

.

Коэффициент по формуле:

, (9.9)

.

Коэффициент по формуле:

, (9.10)

где m – число элементарных проводников в пазу,

.

Коэффициент Фильда:

, (9.11)

.

Коммутационные потери, Вт:

, (9.12)

.

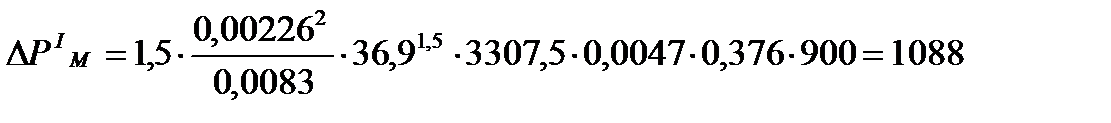

Потери от главного пазового поля, Вт:

, (9.13)

.

Добавочные пульсационные потери складываются из потерь от повышения действующего значения тока и потерь от вихревых токов. Их сумму определим в следующем порядке.

Приведенная высота проводника, м:

, (9.14)

где - угловая частота вращения якоря при f = 100Гц, с^-1:

, (9.15)

;

тогда .

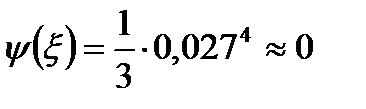

Функции:

, (9.16)

;

, (9.17)

.

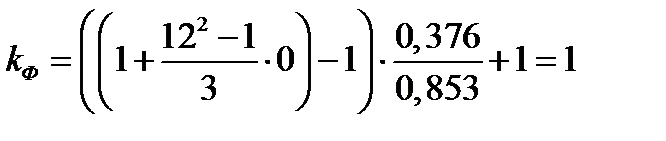

Коэффициент Фильда:

, (9.18)

.

Отсюда, добавочные пульсационные потери, Вт:

, (9.19)

где - коэффициент пульсации тока якоря равный 0,25;

.

Суммарные потери в меди, Вт:

, (9.20)

.

Превышение температуры меди обмотки якоря над окружающим воздухом, ^оС:

,(9.21)

где - удельная теплопроводность изоляции, Вт/(^оС см²):

, (9.22)

где - эффективная толщина изоляции, см:

, (9.23)

;

тогда ;

- коэффициент теплоотдачи, равный 0,02 Вт/(^оС см²), выбран по рис. 3.6 из ;

- среднее превышение температуры вентилирующего воздуха, равное 11^оС, принимаем по рис. 3.8 из ;

0,91 – коэффициент, учитывающий открытое исполнение лобовых частей обмотки якоря;

Итак,

.

Отсюда видно, что нагрев обмотки якоря не превышает допустимой величины 120^оС.

10 Механический расчет клина паза якоря

Клиновое крепление пазовой части обмотки якоря применяют при окружных скоростях якоря свыше 30 – 35 м/с. Материал клиньев тяговых двигателей – гетинакс, текстолит и стеклотекстолит.

Расчет клина проводят на изгиб, как балки, свободно лежащей на двух опорах с расстоянием между ними b_k., силой С, приложенной посередине.

Центробежная сила от обмотки с изоляцией, заложенной в паз на 1 см длины сердечника якоря, кгс:

, (10.1)

где - масса обмотки с изоляцией в пазу, приходящаяся на 1 см его длины, кг:

, (10.2)

где 8,9 – плотность меди, г/см³;

2 – плотность изоляции, г/см³;

;

- диаметр центра тяжести содержимого паза, см:

, (10.3)

;

- испытательная частота вращения, об/мин:

, (10.4)

;

тогда .

Наметку толщины клина выполним по формуле, мм:

, (10.5)

где b_k – расстояние между опорами по рис. 9.3 , мм:

, (10.6)

;

- допустимое напряжение на изгиб, равное 250 кгс/см²;

тогда .

Отсюда, h_k = 4мм.

Расчетное напряжение на изгиб, кгс/см²:

, (10.7)

;

что не превышает допустимой величины 250 кгс/см².

Расчетное напряжение на срез боковых опорных участков клина, кгс/см²:

, (10.8)

где - выбираем по рис. 9.13 , равная 0,35 см;

;

что не превышает допустимой величины 150 кгс/см².

Заключение

После расчетов и сравнения полученных показателей проектируемого двигателя с серийными двигателями за прототип выбран ТЛ2К.

Расчетный КПД составляет 92,6 %. Предварительно принимали значение h = 94%. Поскольку предварительное значение КПД принимали приблизительно, то расчетное значение КПД можно считать приемлемым.

Сравним технико–экономические показатели спроектированного двигателя и двигателя – прототипа ТЛ2К.

Таблица 12-Технико – экономические показатели

Показатель	Проектируемый ТД	ТЛ2К
Номинальная мощность, кВт
Номинальный вращающий момент, кгс м
Масса двигателя, кг	4454,84
Удельный показатель m//РН, кг/кВт	6,85	7,46
Удельный показатель m/МН,, кг/кгс м	5,21	6,05
Коэффициент использования мощности kи	0,756	0,77
Расчетный коэффициент полюсного перекрытия	0,72	0,7

Список использованной литературы

1. Медлин Р.Я. Тяговые электрические машины. – Методические указания к выполнению курсового проекта тягового электродвигателя. – Омск: ОмИИТ, 1983. – 70 с.

2. Проектирование тяговых электрических машин / Под ред. М.Д. Находкина. Учебное пособие для вузов ж.-д. транспорта. Изд. 2-е, перераб. и доп. М.: Транспорт, 1976. – 624 с.

3. Справочник по электроподвижному составу, тепловозам и дизельпоездам. Том 1 / Под ред. А.И. Тищенко. – М.: Транспорт, 1976. – 431 с.
