Определение длины анкеровки и нахлеста обрываемых стержней

Сечения, в которых обрываемые стержни не требуются по расчету, проще всего определять графически. Для этого необходимо на объемлющую эпюру моментов наложить эпюру арматуры. Точки, в которых ординаты эпюр будут общими, определяют места обрыва стержней в пролете. Для обеспечения прочности наклонных сечений второстепенной балки по изгибающим моментам обрываемые в пролете стержни продольной арматуры необходимо завести за точку теоретического обрыва на расстояние не менее:

(1.63)

где α₁, α₂, α₃, α₄ - коэффициенты, характеризующие условия анкеровки, определяются по табл.11.6 СНБ 5.03.01-02;

l_b - базовая длина анкеровки, определяется согласно п.11.2.32 и п.11.2.33 СНБ 5.03.01-02;

A_s,red, A_s,prov - соответственно требуемая и принятая площадь продольной арматуры;

l_b,min - минимальная длина анкеровки, принимается равной наибольшему значению из величин: (0,6∙l_b;15∅;100 мм) для растянутых стержней и (0,3∙l_b;15∅;100 мм) для сжатых стержней.

Величина базовой анкеровки l_b в общем случае определяется по формуле:

(1.64)

где f_bd - предельное напряжение сцепления по контакту арматуры с бетоном, определяется по формуле:

(1.65)

f_ctd – расчетное сопротивление бетона растяжению; f_ctd = 1 МПа для бетона класса С20/25;

h₁ – коэффициент, учитывающий влияние условий сцепления и положение стержней при бетонировании; h₁ = 1,0;

h₂ – коэффициент, учитывающий влияние диаметра стержня; h₂ = 1,0;

h₃ – коэффициент, учитывающий профиль стержня; h₃ = 2,25;

Для стержней Ø12 мм:

Принимаем 490 мм.

Для стержней Ø14 мм:

Принимаем 575 мм.

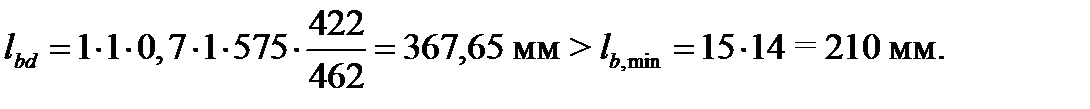

Первый пролет (нижняя арматура):

Окончательно принимаем l_bd = 365 мм.

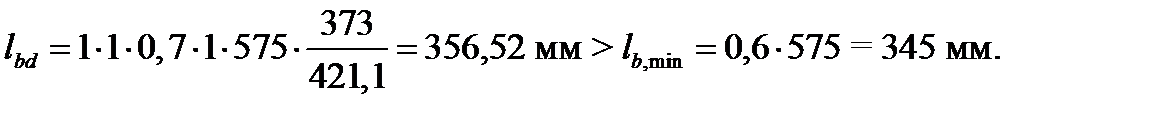

Средний пролет (нижняя арматура):

Окончательно принимаем l_bd = 360 мм.

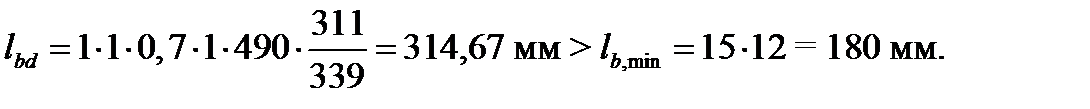

Первая промежуточная опора (верхняя арматура):

Окончательно принимаем l_bd = 315 мм.

Средняя опора (верхняя арматура):

Окончательно принимаем l_bd = 370 мм.
