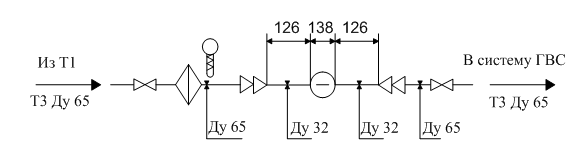

Расчет гидравлических потерь в подающем трубопроводе Т3

Расчет гидравлических потерь от установки приборов учета на трубопроводах горячего водоснабжения

Суммарная потеря давления от установки приборов учета

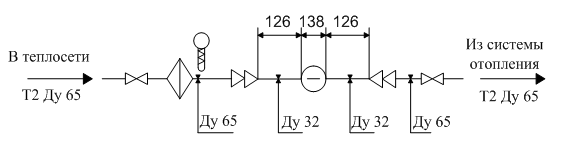

Расчет гидравлических потерь в обратном трубопроводе Т2

Суммарная потеря давления от установки приборов учета

Σh = h_гт+ h_пт+ h_т32 + h_д + h_к + h_ф = 0,0015834 · 2 + 0,0431537 + 0,0015349 + 0,0065791 + 0,01982247 = 0,07425697 м. в. ст.

Исходные данные:

Запорная арматура используется приварная полно проходная, устанавливается по диаметру условного прохода трубопровода и не создает гидравлических сопротивлений, поэтому в гидравлическом расчете не учитывается.

G_0max = 3,566 т/ч = 3,647 м³/ч. (70 ºC)

Скорость в трубопроводе Д_у 65 V₁ = G_0max / S₁ = (3,647 · 4) / (3,14 · 0,65² · 3600) = 0,305 м/с,

Скорость в трубопроводе Д_у 32 V₂ = G_0max / S₂ = (3,647 · 4) / (3,14 · 0,032² · 3600) = 1,26 м/с.

5.1.2.1 Потери давления в переходе Д_у 32 / Д_у 65 (h_д), Д_у 65 / Д_у 32 (h_к)

Диффузор угол 30º k₁ = sin 30 = 0,5, при S₁ / S₂ = 0,242

ζ₁ = k₁ · (S₂ / S₁ – 1)² = 0,5 · (0,242 – 1)² = 0,287

h_д = ζ₁ · V₁² / (2 · g) = 0,287 · 0,305² / (2 · 9,81) =0,0013638 мв. ст.

Конфузор угол30º k₂ = 0,19, приS₂ / S₁ = 0,242, ε = 0,619

ζ₂ = k₂ · (1/ε – 1)² = 0,19 · (1/0,619 – 1)² = 0,0723

h_к = ζ₂ · V₂² / (2 · g) = 0,0723 · 1,26² / (2·9,81) = 0,0058455 мв. ст.

5.1.2.2 Потери давления от гильзы термометра сопротивления F/F₀ = 0,193

ζ₃ = F/F₀ / (1- F/F₀)² = 0,193 / (1-0,193)² = 0,296

h_гт = ζ₃ · V₁² / (2 · g) = 0,296 · 0,305² / (2 · 9,81) = 0,0014068 м в. ст.

5.1.2.3 Потери давления от гильзы показывающего термометра F/F₀ = 0,193

ζ₃ = F/F₀ / (1- F/F₀)² = 0,193 / (1-0,193)² = 0,296

h_пт = ζ₃ · V₁² / (2 · g) = 0,296 · 0,305² / (2 · 9,81) = 0,0014068 м в. ст.

5.1.2.4 Потери давления в трубопроводе Ду32 (измерительный участок Lиу = 390 мм с учетом преобразователя расхода)

Re_i = D_i · V₂ / ν = 0,032 · 1,26 · 1000000 / 0,415 = 97127,2

λ_I = 0,11 · (R_ш / D_i)^0,25 = 0,11 · (0,5/32)^0,25 = 0,0389

h_т32 = λ_I · L_иу / D_i · V₂² / (2 · 9,81) = 0,0389 · 0,39 / 0,032 · 1,26² / (2 · 9,81) = 0,0383419 м в. ст.

Σh = h_гт+ h_пт +h_т32 + h_д + h_к = 0,0014068 · 2 + 0,0383419 + 0,0013638 + 0,0058455 = 0,0483648 м. в. ст.

Исходные данные:

Запорная арматура используется приварная полно проходная, устанавливается по диаметру условного прохода трубопровода и не создает гидравлических сопротивлений, поэтому в гидравлическом расчете не учитывается.

G_ГВС = 4,565 т/ч = 4,644 м³/ч (60 ºС)

Скорость в трубопроводе Д_у 65 V₁ = G_0max / S₁ = (4,644 · 4) / (3,14 · 0,65² · 3600) = 0,389 м/с,

Скорость в трубопроводе Д_у 32 V₂ = G_0max / S₂ = (4,644 · 4) / (3,14 · 0,0,32² · 3600) = 1,604 м/с.

5.2.1.1 Потери давления в переходе Д_у 32 / Д_у 65 (h_д), Д_у 65 / Д_у 32 (h_к)

Диффузор угол 30º k₁ = sin 30 = 0,5, при S₁ / S₂ = 0,242

ζ₁ = k₁ · (S₂ / S₁ – 1)² = 0,5 · (0,242 – 1)² = 0,287

h_д = ζ₁ · V₁² / (2 · g) = 0,287 · 0,389² / (2 · 9,81) =0,0022114 мв. ст.

Конфузор угол30º k₂ = 0,19, приS₂ / S₁ = 0,242, ε = 0,619

ζ₂ = k₂ · (1/ε – 1)² = 0,19 · (1/0,619 – 1)² = 0,0723

h_к = ζ₂ · V₂² / (2 · g) = 0,0723 · 1,604² / (2·9,81) = 0,0094786 мв. ст.

5.2.1.2 Потери давления от гильзы термометра сопротивления F/F₀ = 0,193

ζ₃ = F/F₀ / (1- F/F₀)² = 0,193 / (1-0,193)² = 0,296

h_гт = ζ₃ · V₁² / (2 · g) = 0,296 · 0,389² / (2 · 9,81) = 0,0022812 м в. ст.

5.2.1.3 Потери давления от гильзы показывающего термометра F/F₀ = 0,193

ζ₃ = F/F₀ / (1- F/F₀)² = 0,193 / (1-0,193)² = 0,296

h_пт = ζ₃ · V₁² / (2 · g) = 0,296 · 0,389² / (2 · 9,81) = 0,0022812 м в. ст.

5.2.1.4 Потери давления в трубопроводе Д_у32 (измерительный участок L_иу = 390 мм с учетом преобразователя расхода)

Re_i = D_i · V₂ / ν = 0,032 · 1,604 · 1000000 / 0,478 = 107380,1

λ_I = 0,11 · (R_ш / D_i)^0,25 = 0,11 · (0,5/32)^0,25 = 0,0389

h_т32 = λ_I · L_иу / D_i · V₂² / (2 · 9,81) = 0,0389 · 0,39 / 0,032 · 1,604² / (2 · 9,81) = 0,0621727 м в. ст.
