Приложение 2

Таблица 2.1

Коэффициент корректирования нормативов в зависимости

от условий эксплуатации – К₁

Категория условий эксплуатации	Нормативы
Периодичность ТО	Удельная трудоемкость ТР	Пробег до КР	Расход запасных частей
	1,0	1,0	1,0	1,00
	0,9	1,1	0,9	1,10
	0,8	1,2	0,8	1,25
	0,7	1,4	0,7	1,40
	0,6	1,5	0,6	1,65

Таблица 2.2

Коэффициент корректирования нормативов в зависимости от модификации

подвижного состава и организации его работы – К₂

Модификация подвижного состава и организация его работы	Нормативы
Трудоем-кость ТО и ТР	Пробег до капитального ремонта	Расход запасных частей
Базовый автомобиль	1,00	1,00	1,00
Седельные тягачи	1,10	0,95	1,05
Автомобили с одним прицепом	1,15	0,90	1,10
Автомобили с двумя прицепами	1,20	0,85	1,20
Автомобили-самосвалы при работе на плечах свыше 5 км	1,15	0,85	1,20
Автомобили-самосвалы с одним прицепом или при работе на коротких плечах до 5 км	1,20	0,80	1,25
Автомобили-самосвалы с двумя прицепами	1,25	0,75	1,30
Специализированный подвижной состав (в зависимости от сложности оборудования)^*	1,10-1,20	---	---

^*Нормативы трудоемкости ТО и ТР специализированного подвижного состава уточняются во второй части Положения по конкретному семейству подвижного состава.

Таблица 2.3

Коэффициент корректирования нормативов в зависимости от природно-климатических условий – К₃ = К¹₃ ∙ К^/₃

Характеристика района	Нормативы
Периодич- ность ТО	Удельная труд. ТР	Пробег до КР	Расход зап. частей
Умеренный	1,0	1,0	1,0	1,0
Умеренно теплый, умеренно теплый влаж-ный, теплый влажный	1,0	0,9	1,1	0,9
Жаркий сухой, очень жаркий сухой	0,9	1,1	0,9	1,1
Умеренно холодный	0,9	1,1	0,9	1,1
Холодный	0,9	1,2	0,8	1,25
Очень холодный	0,8	1,3	0,7	1,4

Коэффициент К^/₃

С высокой агрессивностью окружающей среды

0,9

1,1

0,9

1,1

Агрессивность окружающей среды учитывается и при постоянном использовании подвижного состава для перевозки химических грузов, вызывающих интенсивную коррозию деталей.

Таблица 2.4

Коэффициент корректирования нормативов удельной трудоемкости

текущего ремонта (К₄) и продолжительности простоя в техническом обслуживании

и ремонте (К¹₄) в зависимости от пробега с начала эксплуатации

Пробег с начала эксплуатации в долях от нормативного пробега до КР	Автомобили
Легковые	Автобусы	Грузовые
К4	К^14	К4	К^14	К4	К^14
До 0,25	0,4	0,7	0,5	0,7	0,4	0,7
Свыше 0,25 до 0,50	0,7	0,7	0,8	0,7	0,7	0,7
0,50 до 0,75	1,0	1.0	1,0	1,0	1,0	1,0
0,75 до 1,00	1,4	1,3	1,3	1,3	1,2	1,2
1,00 до 1,25	1,5	1,4	1,4	1,4	1,3	1,3
1,25 до 1,50	1,6	1,4	1,5	1,4	1.4	1,3
1,50 до 1,75	2,0	1,4	1,8	1,4	1,6	1,3
1,75 до 2,00	2,2	1.4	2,1	1,4	1,9	1,3
Свыше 2,00	2,5	1,4	2,5	1,4	2,1	1,3

Таблица 2.5

Коэффициент корректирования нормативов трудоемкости ТО и ТР в

зависимости от количества обслуживаемых и ремонтируемых автомобилей на автотранспортном предприятии и количества технологически совместимых групп

подвижного состава – К₅

Количество автомобилей, обслуживаемых и ремонтируемых на АТП	Количество технологически совместимых групп подвижного состава
Менее 3		Более 3
До 100	1,15	1,20	1,30
Свыше 100 до 200	1,05	1,1	1,20
Свыше 200 до 300	0,95	1,00	1,10
Свыше 300 до 600	0,85	0,90	1,05
Свыше 600	0,80	0,85	0,95

Количество автомобилей в технологически совместимой группе должно быть не менее 25.

Таблица 2.6

Продолжительность простоя подвижного состава

в техническом обслуживании и ремонте

Подвижной состав	ТО и ТР на АТП, дни/1000 км	Капитальный ремонт на АРЗ, дни
Легковые автомобили	0,3-0,4
Автобусы особо малого, малого и среднего классов	0,3-0,5
Автобусы большого класса	0,5-0,6
Грузовые автомобили грузоподъемностью 0,3-5,0 т грузоподъемностью от 5,0 т	0,4-0,5 0,5-0,6
Прицепы и п/прицепы	0,1-0,15	---

Значения коэффициентов корректирования нормативов пробегов подвижного состава и трудоемкостей выполнения работ приняты по нормативному документу: «Положение по техническому обслуживанию и ремонту подвижного состава автомобильного транспорта».

Приложение 3

Распределение трудоемкости ТО и ТР автомобилей по видам работ, %

Виды работ	Легковые автомобили	Автобусы	Грузовые автомобили	Внедорожные автомобили	Прицепы, п/прицепы

Ежедневное обслуживание (ЕО)

Уборочные	80-90	80-90	70-90	70-80	60-75
Моечные	10-20	10-20	10-30	20-30	25-40
ИТОГО:

Первое техническое обслуживание (ТО-1)

Диагностические	12-16	5-9	8-10	5-9	3,5-4,5
Крепежные	40-48	44-52	32-38	33-39	35-45
Регулировочные	9-11	8-10	10-12	8-10	8.5-10,5
Смазочные, заправочные, очистительные	17-21	19-21	16-26	20-26	20-26
Электротехнические	4-6	4-6	10-13	8-10	7-8
По системе питания	2,5-3,5	2,5-3,5	3-6	6-8	---
шинные	4-6	3,5-4,5	7-9	8-10	16-17
ИТОГО:

Второе техническое обслуживание (ТО-2)

Диагностические	10-12	5-7	6-10	3-5	0,5-1
Крепежные	36-40	46-52	33-37	38-42	60-66
Регулировочные	9-11	7-9	17-19	15-17	18-24
Смазочные, заправочные, очистительные	9-11	9-11	14-18	14-16	10-12
Электротехнические	6-8	6-8	8-12	6-8	1,1,5
По системе питания	2-3	2-3	7-14	14-17	---
Шинные	1-2	1-2	2-3	2-3	2,5-3,5
Кузовные	18-22	15-17	---	---	---
ИТОГО:

Текущий ремонт (ТР)

Работы, выполняемые на постах зоны текущего ремонта

Диагностические	1,2-2,2	1,5	2,0	1,5-2,0	1,5-2,0
Регулировочные	3,5-4,5	1,5-2,0	1,0-1,5	2,5-3,5	0,6-2,0
Разборочно-сборочные	28-32	24-28	32-37	29-32	28-31
Сварочно-жестяницкие	6-8	6-7	1-2	3,5-4,5	9-10

Работы, выполняемые в цехах (и частично на постах зоны ТР)

Агрегатные	13-15	16-18	18-20	17-19	---
В том числе:
--по ремонту двигателя	5-6	6,5	7-8	7-8	---
--по ремонту сцепления, кар-данной передачи, редуктора, стояночной тормозной систе-мы, подъемного механизма	3,5-4	4-5	5-5,5	4,5-5	---
--по ремонту рулевого управ-ления, переднего и заднего мостов, тормозных систем	4,5-5	5,5-6	6-6,5	5,5-6	---
Слесарно-механические	8-10	7-9	11-13	7-9	12-14
Электротехнические	4-4,5	8-9	4,5-7	5-7	1,5-2,5
Аккумуляторные	1-1,5	0,5-1,5	0,5-1,5	0,5-1,5	---
Ремонт приборов системы питания	2-2,5	2,5-3,5	3-4,5	3-4,5
Шиномонтажные	2-2.5	2,5-3,5	0,5-1,5	9-11	1,5-2,5

Вулканизационные	1-1,5	0,5-1,5	0,5-1,5	1,5-2,5	1,5-2,5
Кузнечно-рессорные	1,5-2,5	2,5-3,5	2,5-3,5	2,5-3.5	8-10
Медницкие	1,5-2,5	1,5-2,5	1,5-2,5	1,5-2,5	0,5-1,5
Сварочные	1-1,5	1-1,5	0,5-1	1-1,5	3-4
Жестяницкие	1-1,5	1-1,5	0,5-1	0,5-1	0,5-1
Арматурные	3,5-4,5	4-5	0,5-1,5	0,5-1	0,5-1
Деревообрабатывающие	---	---	2,5-3,5	---	16-18
Обойные	3-5	2-3	1-2	0,5-1,5	---
Малярные	6-10	7-9	4-6	2,5-3,5	5-7
ИТОГО:

Примечания: 1.Распределение трудоемкости ЕО приведено для выполнения уборочно-моечных работ автомобилей механизированным способом.

2.Распределение трудоемкости работ ТО и ТР для грузовых автомобилей, прицепов и полуприцепов приведено применительно к подвижному составу с деревянным кузовами.

3.Распределение агрегатных работ ТР приведено по ОНТП-01-86 и может меняться в зависимости от условий работы конкретных автотранспортных предприятий.

Схемы технологических процессов

А Приложение 7

£

t KxOl7qTFhuOHGjt6qqn8Xu+tBl980q44TcqJ+ppXjpLd8+sLan19NTwuQQQawp8ZRvyIDnlk2rg9 Gy9aDcl8EbsEDdPbh1GNFrUY1ea8k3km/9fIfwEAAP//AwBQSwECLQAUAAYACAAAACEAtoM4kv4A AADhAQAAEwAAAAAAAAAAAAAAAAAAAAAAW0NvbnRlbnRfVHlwZXNdLnhtbFBLAQItABQABgAIAAAA IQA4/SH/1gAAAJQBAAALAAAAAAAAAAAAAAAAAC8BAABfcmVscy8ucmVsc1BLAQItABQABgAIAAAA IQAD3iG+TwIAAFoEAAAOAAAAAAAAAAAAAAAAAC4CAABkcnMvZTJvRG9jLnhtbFBLAQItABQABgAI AAAAIQDLn5gD3gAAAA4BAAAPAAAAAAAAAAAAAAAAAKkEAABkcnMvZG93bnJldi54bWxQSwUGAAAA AAQABADzAAAAtAUAAAAA "/> Т_м.с. Т_р.л. Т_м.с.

d GbPUHjuWDy0O9NBS/bneewuxeqNd9T2rZ+Z90QTKdo/PT2jt5cV0fwcq0ZT+zHDCF3QohWkb9uyi 6i1kN5l0STIspMLJYLKlKNtfRZeF/l+h/AEAAP//AwBQSwECLQAUAAYACAAAACEAtoM4kv4AAADh AQAAEwAAAAAAAAAAAAAAAAAAAAAAW0NvbnRlbnRfVHlwZXNdLnhtbFBLAQItABQABgAIAAAAIQA4 /SH/1gAAAJQBAAALAAAAAAAAAAAAAAAAAC8BAABfcmVscy8ucmVsc1BLAQItABQABgAIAAAAIQA9 4xTiTgIAAFoEAAAOAAAAAAAAAAAAAAAAAC4CAABkcnMvZTJvRG9jLnhtbFBLAQItABQABgAIAAAA IQC7Cdp63AAAAAoBAAAPAAAAAAAAAAAAAAAAAKgEAABkcnMvZG93bnJldi54bWxQSwUGAAAAAAQA BADzAAAAsQUAAAAA "/>

8 16 24

Рабочие смены	1 смена	2 смена	3 смена
Зона ЕО	((((((((((((((((((((((((((((((
Зона ТО-1	(((((((((((((((((((((((((((((
Зона ТО-2	((((((((((((((((((((((((((((((
Зона Д-1	((((((((((((((((((((((((((((((
Зона Д-2	((((((((((((((((((((((((((((((
Зона ТР	((((((((((((((((((((((((((((((
Склады	((((((((((((((((((((((((((((((
Ремонтные цеха	((((((((((((((((((((((((((((((
Автомобили на линии	((((((((((((((((((((((((((((((

Совмещенный график работы автомобилей на линии

и производственных подразделений АТП (возможный вариант)

Годовые фонды времени производственных рабочих (по ОНТП-01-91)

Наименование профессий работающих	Годовой фонд времени рабочих, ч
Номинальный (Фрм)	Эффективный (Фпр)
Водитель автобуса, грузового автомобиля грузоподъемностью 3 т и более, внедорожного автомобиля-самосвала; кузнец-рессорщик, медник, газоэлектросварщик, сле-сарь по ремонту приборов системы питания ДВС, работающих на этилированном бензине, вулкани- заторщик, аккумуляторщик
Маляр
Все остальные

Приложение 8

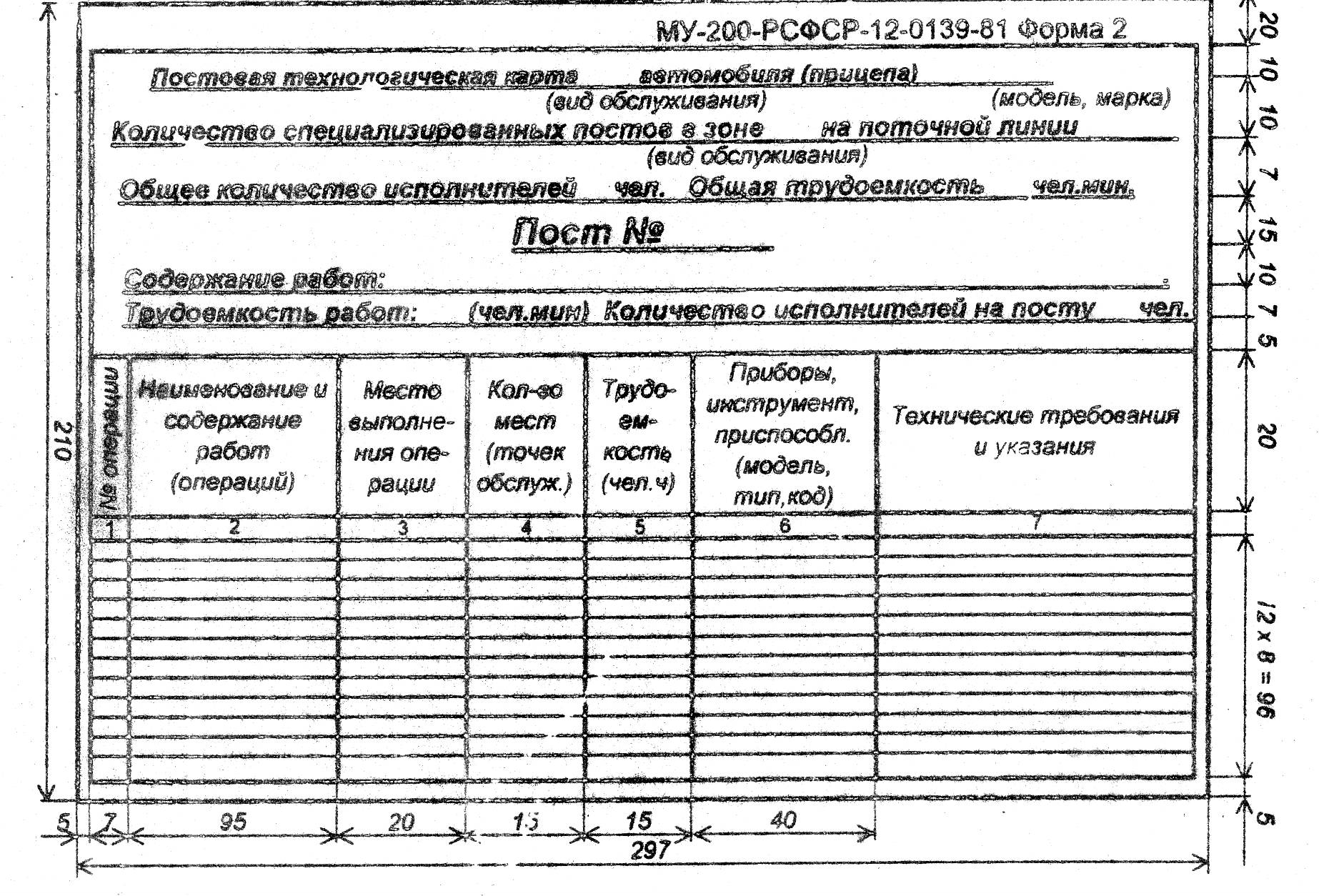

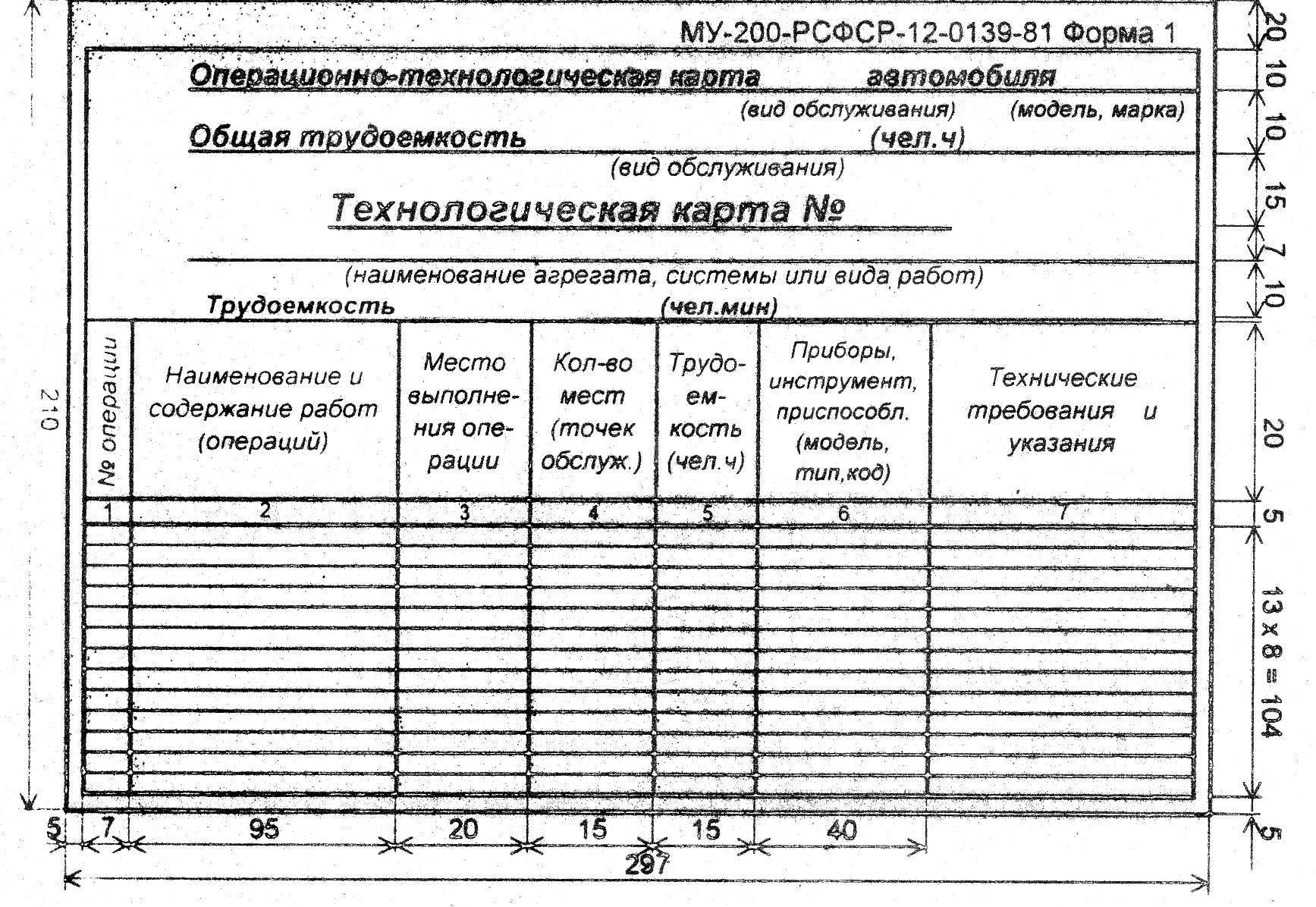

Технологические карты

Постовая технологическая карта отражает последовательность операции технического обслуживания, диагностики, текущего ремонта по агрегату (агрегатам) или системам (системе) автомобиля, которые выполняются на одном из постов ТО, диагностики или ТР.

Приложение 9

Обложка дипломного проекта

Обложка дипломного проекта выполняется из твердого материала (картона и т.д.) на формате А4. На обложке, если она по цвету белая, вычерчивается рамка размером 120 х 80 мм, в которой приводится текст, приведенный в Приложении. Если обложка имеет другой цвет, рамка с такими размерами вырезается из белой нелинованной бумаги и приклеивается на обложку. По высоте расположения обложки от верхнего края формата А4 составляет 100 мм, располагается посередине формата. Условные обозначения для документов:

КП, ДП, ПП, ЛР и т.д. – (курсовой проект, дипломный проект, отчет по преддипломной практике, отчет по лабораторным работам и т.д.);

190631 – специальность (техническое обслуживание и ремонт автомобильного транспорта);

101 – номер задания на курсовое или дипломное проектирование (или проставляются последние три цифры номера зачетной книжки);

00 – номер проставляется только для сборочных чертежей;

00 – номер проставляется только для деталировочных сборочных чертежей;

ПЗ – пояснительная записка.

^{полное название образовательного учреждения}

ДОПУСКАЮ К ЗАЩИТЕ

_____________Г.С. Гренов

^{подпись, Ф.И.О. должностного лица)}

«» марта 2015 г.

Проектирование участка СТО по ТО и текущему ремонту рулевого механизма автомобиля ЗИЛ-3501

^(тема)

Выпускная квалификационная работа должна быть выполнена в форме:

дипломной работы

^{ПЭР/дипломной работы/дипломного проекта (указать)}

студентом группы	2 ТОР 11-1
	^(номер группы)
Тэриан Инокенитием Павловичем 10.02.2015 г.

Основная профессиональная образовательная программа по специальности/профессии

^{(шифр и наименование специальности)}

Форма обучения очная

Руководитель	ВКР преподаватель спецдисциплин
С.В. Сингаевский 12.02.2015 г.

^{(ученая степень, должность, И.О.Фамилия) (подпись, дата)}

Консультанты:

____________________________ ______________

^{(ученая степень, должность, И.О.Фамилия) (подпись, дата)}

____________________________ ______________

^{(ученая степень, должность, И.О.Фамилия) (подпись, дата)}

Председатель предметной (междисциплинарной, модульной) комиссии

С.В Сингаевский 13.02.2015 г. ^{(И.О.Фамилия) (подпись, дата)}

Москва 2015

Приложение 10

Лист пояснительной записки «Содержание»

Содержание

Введение

1.Характеристика АТП СТО и объекта проектирования

2.Расчетно-технологический раздел

3.Организационный раздел

4.Технологическая (операционная) карта

5.Охрана труда и окружающей среды

6.Заключение

Список литературы

Приложение 11

Все остальные (последующие) листы пояснительной записки

Приложение 12

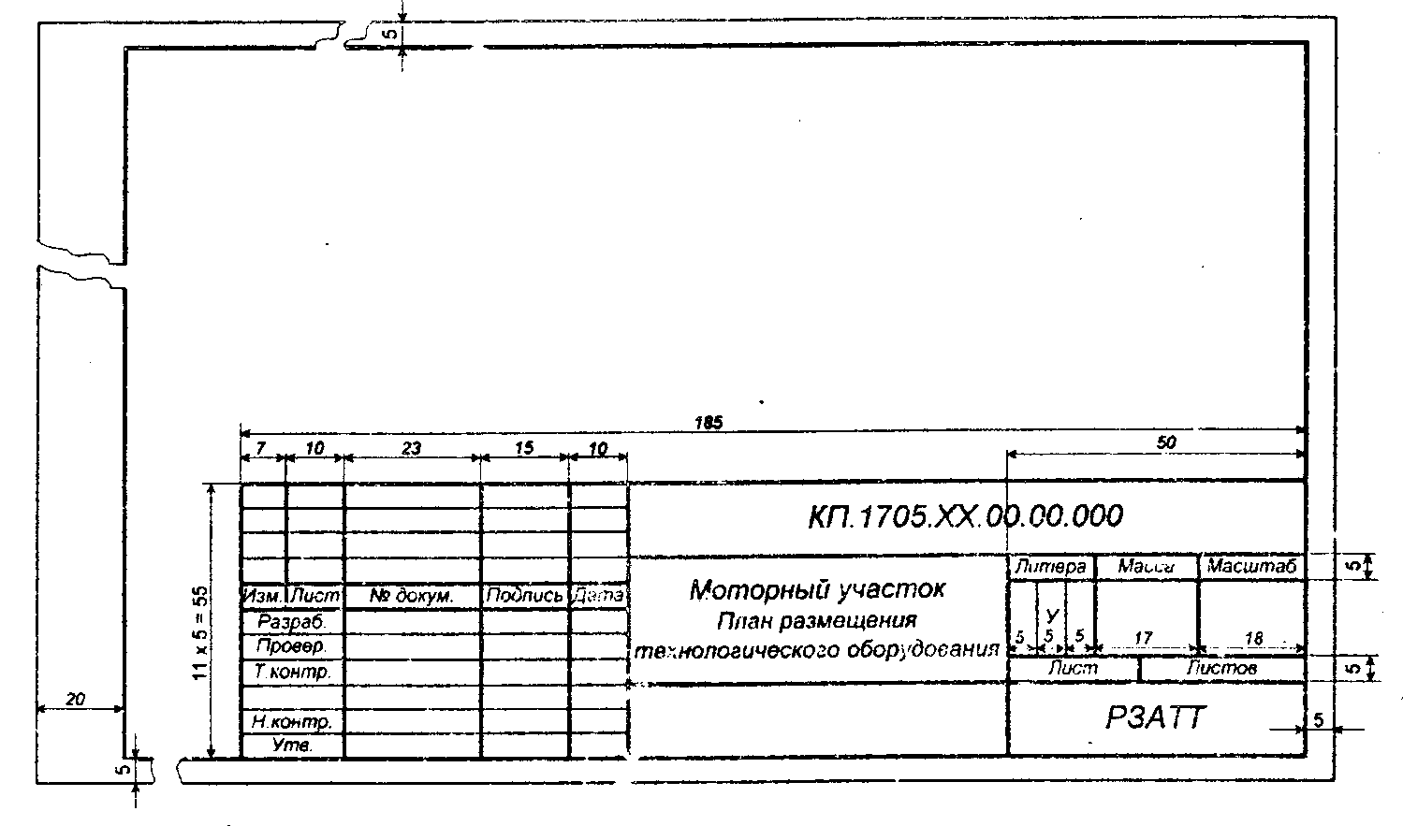

Основная надпись по ГОСТ 2.104-68 (угловой штамп), который проставляется в правом нижнем углу формата А1 графической части проекта.

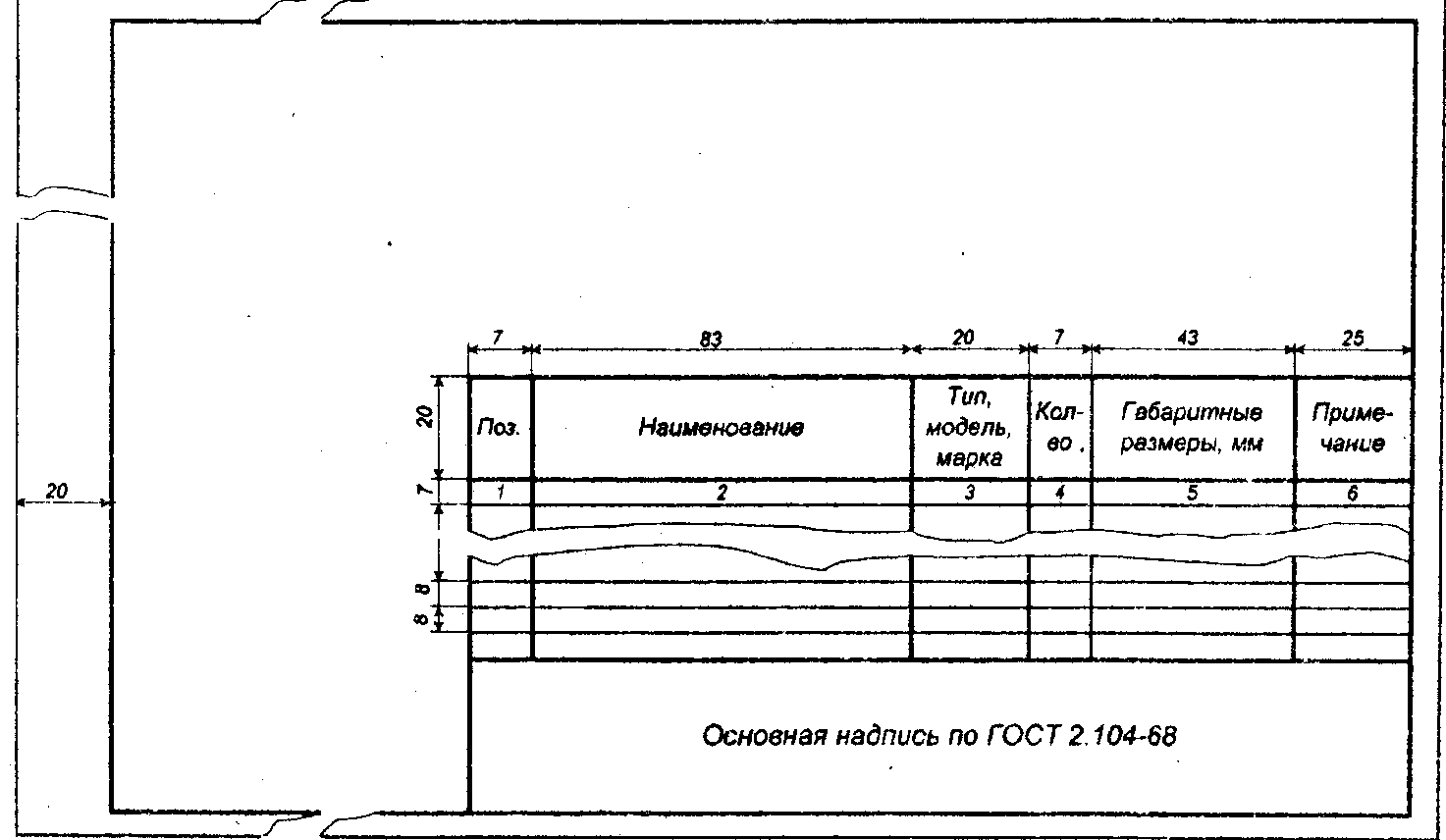

Спецификация технологического оборудования и организационной оснастки. Выполняется над основной надписью (угловым штампом) на листе формата А1.
