Обработка сопряжения
|
|
|
|
Обработка фаски.
Обработка фаски и сопряжений.

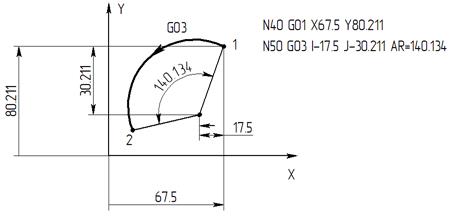

Начальная точка, центр окружности и угол.
Нельзя программировать полную окружность, значение угла от 0 до 3600 не включительно (0<α<3600).
Фаски и сопряжения программируются как обычные участки контура, однако, в некоторых языках программирования для этого предусмотрены специальные команды.
- Фаска может быть только симметричной.
- Команда CHR – фаска задается при помощи длины, которая должна быть снята с каждой стороны.
CHF – задание длины фаски.
T1 – проходной резец для черновой обработки
T2 – проходной резец для чистовой обработки
T3 – отрезной резец
T4 – сверло
G17 – плоскость обработки XY
G18 – плоскость обработки XZ
G19 – плоскость обработки YZ
Инструмент находится перед заготовкой направление вращения на инструмент.
M08 - включение СОЖ
M05 - останов шпинделя
|
|
|
|
|
