Основные термины и определения

ГАЗОВЫХ СКВАЖИН

ОБЩИЕ СВЕДЕНИЯ О БУРЕНИИ НЕФТЯНЫХ И

Рис. 1. Элементы конструкции скважины

Скважиной называется цилиндрическая горная выработка, сооружаемая без доступа в нее человека и имеющая диаметр во много раз меньше ее длины (Рис. 1).

Основные элементы буровой скважины:

• Устье скважины (1) – пересечение трассы скважины с дневной поверхностью

•Забой скважины (2) – дно буровой скважины, перемещающееся в результате воздействия породоразрушающего инструмента на породу

•Стенки скважины (3) – боковые поверхности буровой скважины

•Ось скважины (6) — воображаемая линия, соединяющая центры поперечных сечений буровой скважины

Рис. 2. Схема скважины пробуренной сплошным (а) и кольцевым (б) забоем

а

б

•Ствол скважины (5) – пространство в недрах, занимаемое буровой скважиной.

•Обсадные колонны (4) – колонны соединенных между собой обсадных труб. Если стенки скважины сложены из устойчивых пород, то в скважину обсадные колонны не спускают

Скважины углубляют, разрушая породу по всей площади забоя (сплошным забоем, рис. 2 а) или по его периферийной части (кольцевым забоем рис. 2 б). В последнем случае в центре скважины остается колонка породы – керн, которую периодически поднимают на поверхность для непосредственного изучения.

Диаметр скважин, как правило, уменьшается от устья к забою ступенчато на определенных интервалах. Начальный диаметр нефтяных и газовых скважин обычно не превышает 900 мм, а конечный редко бывает меньше 165 мм. Глубины нефтяных и газовых скважин изменяются в пределах нескольких тысяч метров.

По пространственному расположению в земной коре буровые скважины подразделяются (рис. 3):

1. Вертикальнвые;

2. Наклонные;

3. Прямолинейноискривленные;

4. Искривленные;

5. Прямолинейноискривленные (с горизонтальным участком);

6.

Рис. 3. Пространственное расположение скважин

Сложноискривленные.

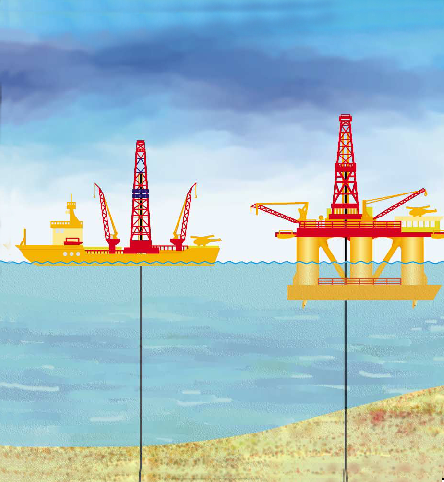

Нефтяные и газовые скважины бурят на суше и на море при помощи буровых установок. В последнем случае буровые установки монтируются на эстакадах, плавучих буровых платформах или судах (рис. 4).

Рис. 4. Виды буровых скважин

В нефтегазовой отрасли бурят скважины следующего назначения:

1. Эксплуатационные – для добычи нефти, газа и газового конденсата.

2. Нагнетательные – для закачки в продуктивные горизонты воды (реже воздуха, газа) с целью поддержания пластового давления и продления фонтанного периода разработки месторождений, увеличения дебита эксплуатационных скважин, снабженных насосами и воздушными подъемниками.

3. Разведочные – для выявления продуктивных горизонтов, оконтуривания, испытания и оценки их промышленного значения.

4. Специальные - опорные, параметрические, оценочные, контрольные – для изучения геологического строения малоизвестного района, определения изменения коллекторских свойств продуктивных пластов, наблюдения за пластовым давлением и фронтом движения водонефтяного контакта, степени выработки отдельных участков пласта, термического воздействия на пласт, обеспечения внутрипластового горения, газификации нефтей, сброса сточных вод в глубокозалегающие поглощающие пласты и др.

5. Структурно-поисковые – для уточнения положения перспективных нефте-газоносных структур по повторяющим их очертания верхним маркирующим (определяющим) горизонтам, по данным бурения мелких, менее дорогих скважин небольшого диаметра.

Сегодня нефтяные и газовые скважины представляют собой капитальные дорогостоящие сооружения, служащие много десятилетий. Это достигается соединением продуктивного пласта с дневной поверхностью герметичным, прочным и долговечным каналом. Однако пробуренный ствол скважины еще не представляет собой такого канала, вследствие неустойчивости горных пород, наличия пластов, насыщенных различными флюидами (вода, нефть, газ и их смеси), которые находятся под различным давлением. Поэтому при строительстве скважины необходимо крепить ее ствол и разобщать (изолировать) пласты, содержащие различные флюиды.

Обсадная труба

Рис.5. Обсадная труба в скважине

Крепление ствола скважины производится путем спуска в нее специальных труб, называемых обсадными. Ряд обсадных труб, соединенных последовательно между собой, составляет обсадную колонну. Для крепления скважин применяют стальные обсадные трубы (рис. 5).

Насыщенные различными флюидами пласты разобщены непроницаемыми горными породами - «покрышками». При бурении скважины эти непроницаемые разобщающие покрышки нарушаются и создается возможность межпластовых перетоков, самопроизвольного излива пластовых флюидов на поверхность, обводнения продуктивных пластов, загрязнения источников водоснабжения и атмосферы, коррозии спущенных в скважину обсадных колонн.
