Или

в) Рпл* < Ргр* > Рпогл* (Ргрп*)

Если справедливо соотношение б), то наблюдаются только проявления, если в), то наблюдаются и проявления и поглощения.

Промежуточные колонны могут быть сплошными (их спускают от устья до забоя) и не сплошными (не доходящими до устья). Последние называются хвостовиками.

Принято считать, что скважина имеет одноколонную конструкцию, если в нее не спускаются промежуточные колонны, хотя спущены и направление и кондуктор. При одной промежуточной колонне скважина имеет двухколонную конструкцию. Когда имеются две и более технические колонны, скважина считается многоколонной.

Конструкция скважины задается следующим образом: 426, 324, 219, 146 – диаметры обсадных колонн в мм; 40, 450, 1600, 2700 – глубины спуска обсадных колонн в м; 350, 1500 – уровень тампонажного раствора за хвостовиком и эксплуатационной колонной в м; 295, 190 – диаметры долот в мм для бурения скважины под 219 – и 146 –мм колонны.

Бурить скважины можно механическим, термическим, электроимпульсным и другими способами (несколько десятков). Однако промышленное применение находят только способы механического бурения – ударное и вращательное. Остальные пока не вышли из стадии экспериментальной разработки.

Ударное бурение. Из его всех разновидностей наибольшее распространение получило ударно-канатное бурение (рис. 8).

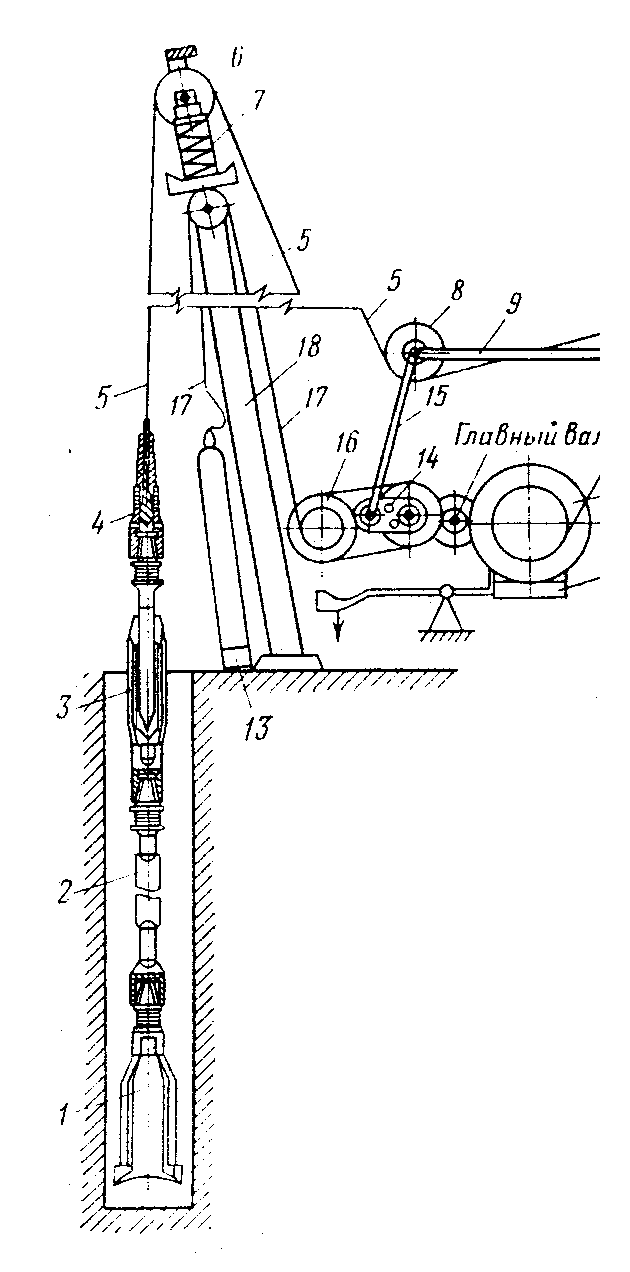

Рис. 8. Схема ударно-канатного бурения скважин

Буровой снаряд, который состоит из долота 1, ударной штанги 2, раздвижной штанги-ножниц 3 и канатного замка 4, спускают в скважину на канате 5, который, огибая блок 6, оттяжной ролик 8 и наравляющий ролик 10, сматывается с барабана 11 бурового станка. Скорость спуска бурового снаряда регулируют тормозом 12. Блок 6 установлен на вершине мачты 18. Для гашения вибраций, возникающих при бурении, применяются амортизаторы 7.
